Part 2: Observability 스택 배포
난이도: 고급 마지막 업데이트: 2026년 9월 13일 서비스 클러스터의 애플리케이션에서 관리 클러스터의 조회 화면까지 metrics·logs·traces를 연결합니다. stack 실행 예제의 고정 차트·TLS·identity 파일을 사용합니다. Part 1의 cluster context, gp3/EBS CSI, LBC, DNS/route, IRSA 및
helm-inputs/collector-identity.yaml이 선행 조건입니다.
1. 고정 버전과 기본 경로
| Component | Chart | Application |
|---|---|---|
| kube-prometheus-stack | 90.0.0 | Operator0.93.1; inspect component images |
| Tempo | 3.0.0 | 3.0.3 |
| Loki | 18.13.0 | 3.7.7 |
| OTel Collector | 0.173.1 | contrib0.160.0 |

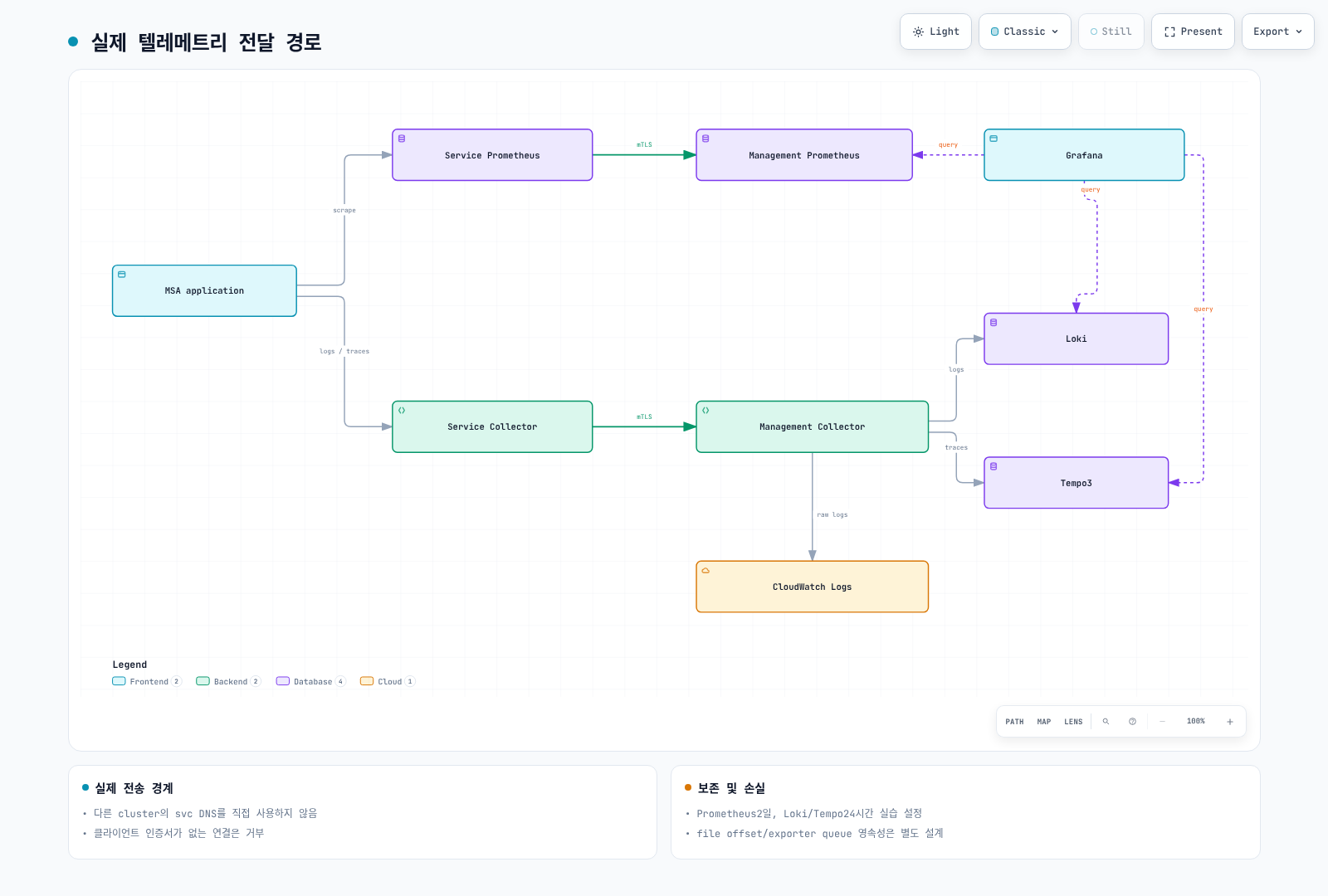

metrics는 서비스 Prometheus가 scrape한 뒤 mTLS remote-write로 관리 Prometheus에 보냅니다. Collector는 CRI/JSON 로그와 OTLP trace를 받아 인증된 관리 endpoint로 전달합니다. 관리 Collector는 Loki/Tempo에 전달하며, CloudWatch addon은 AIOps가 읽는 구조화 로그를 보냅니다. Grafana UID는 prometheus, loki, tempo로 일치시킵니다.
각 backend는 실습용 단일 durable instance입니다. 이를 HA나 측정된 수용량이라고 설명하지 않습니다. Prometheus 2일, Loki/Tempo 24시간 보존은 30일 SLO 증거가 아닙니다.
2. 비공개 TLS·네트워크 입력
cd examples/labs/observability/stack
python3.12 -m venv .venv
.venv/bin/python -m pip install -r requirements.txt
.venv/bin/python prepare_tls.py --collector-dns "$COLLECTOR_DNS" --prometheus-dns "$PROMETHEUS_DNS" --output-directory "$LAB_STATE/tls"
.venv/bin/python render_network.py --service-source-cidr "$SERVICE_SOURCE_CIDR" --nlb-security-group "$NLB_SECURITY_GROUP" --nlb-source-cidr "$NLB_SUBNET_CIDR_A" --nlb-source-cidr "$NLB_SUBNET_CIDR_B" --output-directory "$LAB_STATE/network"7일 실습용 CA와 server/client 용도를 구분한 인증서를 생성합니다. CA 개인키는 cluster Secret에 들어가지 않습니다. 기존 조직 PKI를 사용한다면 동일한 Secret key·SAN·EKU를 제공해야 합니다. helper는 실제 DNS·route·SG를 만들지 않습니다. source CIDR과 NLB health-check subnet CIDR을 실제 값으로 입력합니다.
kubectl --context managed create namespace monitoring --dry-run=client -o yaml | kubectl --context managed apply -f -
kubectl --context service create namespace monitoring --dry-run=client -o yaml | kubectl --context service apply -f -
kubectl --context service create namespace observability --dry-run=client -o yaml | kubectl --context service apply -f -
kubectl --context managed apply -f "$LAB_STATE/tls/management-secrets.yaml"
kubectl --context service apply -f "$LAB_STATE/tls/service-monitoring-secrets.yaml"
kubectl --context service apply -f "$LAB_STATE/tls/service-observability-secrets.yaml"3. 관리 backend 설치
helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
helm repo add grafana-community https://grafana-community.github.io/helm-charts
helm repo add open-telemetry https://open-telemetry.github.io/opentelemetry-helm-charts
kubectl --context managed apply -f prometheus-probe.yaml
helm upgrade --install lab-monitoring prometheus-community/kube-prometheus-stack --version 90.0.0 --kube-context managed -n monitoring -f monitoring-management-values.yaml
helm upgrade --install lab-loki grafana-community/loki --version 18.13.0 --kube-context managed -n monitoring -f loki-values.yaml
helm upgrade --install lab-tempo grafana-community/tempo --version 3.0.0 --kube-context managed -n monitoring -f tempo-values.yamlPrometheus web가 mTLS를 요구하므로 기본 kubelet HTTPS probe는 인증서를 제공하지 못합니다. promtool check ready/healthy --http.config.file=... exec probe와 client Secret을 사용하며 Operator의 probe merge도 검증했습니다. Grafana와 Tempo metrics-generator 역시 mTLS client 인증서를 사용합니다.
Loki는 Monolithic·TSDB/v13·filesystem PVC입니다. Tempo3는 live-store/backend scheduler/worker를 사용합니다. Tempo2의 ingester/compactor 설정을 섞지 않습니다. Grafana replicas1·PVC·private admin Secret을 사용하며 알려진 공통 비밀번호를 배포하지 않습니다. Grafana는 사용하지 않는 dashboard sidecar·API token·RBAC를 비활성화하고, 데이터 소스 파일은 지정된 Secret에서 마운트합니다.
4. Collector·endpoint·서비스 수집
helm upgrade --install lab-collector open-telemetry/opentelemetry-collector --version 0.173.1 --kube-context managed -n monitoring -f collector-management-values.yaml -f collector-cloudwatch-values.yaml -f "$LAB_STATE/helm-inputs/collector-identity.yaml"
kubectl --context managed apply -f backend-network-policies.yaml
kubectl --context managed apply -f "$LAB_STATE/network/endpoints.yaml"
kubectl --context managed -n monitoring get svc lab-collector-ingest lab-prometheus-ingest실제 internal NLB hostname으로 private DNS를 연결하고 서비스 Pod에서 route·SG/NACL·client IP 처리를 확인한 뒤 진행합니다. 다른 클러스터의 .svc.cluster.local 이름을 사용하지 않습니다. TLS는 NLB가 아니라 Collector/Prometheus에서 종료해 client 인증을 유지합니다.
helm upgrade --install lab-service-monitoring prometheus-community/kube-prometheus-stack --version 90.0.0 --kube-context service -n monitoring -f monitoring-service-values.yaml -f "$LAB_STATE/tls/prometheus-endpoint-values.yaml"
helm upgrade --install lab-agent open-telemetry/opentelemetry-collector --version 0.173.1 --kube-context service -n observability -f collector-service-values.yaml -f "$LAB_STATE/tls/collector-endpoint-values.yaml"서비스 DaemonSet은 msa Pod 로그를 읽기 전용 mount로 읽습니다. node log 접근을 위한 root UID·capability drop·no privilege escalation을 명시했으므로 해당 namespace admission 정책에서 이 수집기만 허용해야 합니다. CRI parser 다음 JSON parser를 적용하고, 원래 cluster에서 k8s metadata를 붙입니다. 관리 Collector가 다른 cluster의 Pod를 조회할 수 있다고 가정하지 않습니다.
이 실습은 file offset/exporter queue를 영속화하지 않습니다. 재시작/장애 중 유실·중복 가능성을 기록하고 운영용 durable buffering은 별도로 설계합니다. CloudWatch raw_log: true로 service/level/trace_id를 유지하며 실제 IRSA 교환·Logs 권한을 확인합니다.
5. 실제 데이터 확인과 확장
kubectl --context managed -n monitoring get pods,pvc
kubectl --context service -n observability get pods
kubectl --context managed -n monitoring port-forward svc/lab-grafana 3000:80private admin Secret으로 로그인합니다. Part3 앱 배포 후 실제 target scrape, exporter 오류, CloudWatch JSON 필드, Tempo trace ID, Loki trace_id, exemplar를 대조합니다. datasource가 존재하거나 Grafana 옵션이 켜진 것만으로 데이터 도착을 증명하지 않습니다.
VictoriaMetrics/Mimir/AMP, ClickHouse/OpenSearch, X-Ray, AMG, MWAA는 선택 확장입니다. 각각의 metrics·logging·tracing 가이드에서 인증·저장·전송·비용을 검증하고 추가합니다. 기본 실습이 이들 모두를 동시에 배포했다고 표시하지 않습니다. Part3로 진행합니다.
검증 범위
차트/CRD/native config, 실제 local Collector mTLS·CRI/JSON forwarding, Prometheus mTLS probe, synthetic PKI, NetworkPolicy schema를 검증했습니다. 실제 EKS/LBC/DNS·NetworkPolicy enforcement·IRSA·Grafana live datasource는 실행하지 않았습니다.
DaemonSet 프로필은 lab-agent.observability.svc.cluster.local:4318 Service를 명시적으로 생성합니다. 기본 internalTrafficPolicy: Local에서는 앱이 있는 노드에 준비된 Collector Pod가 있어야 하므로 taint·toleration과 DaemonSet ready 상태를 확인합니다.
