EKS 네트워킹 - Part 2: 서비스 및 로드 밸런싱, 네트워크 정책

개요

이 문서에서는 Amazon EKS에서의 서비스 및 로드 밸런싱, 네트워크 정책에 대해 알아보겠습니다. Kubernetes 서비스를 통해 애플리케이션을 노출하는 방법, AWS 로드 밸런서와의 통합, 그리고 네트워크 정책을 사용하여 포드 간 통신을 제어하는 방법을 다룹니다.

Kubernetes 서비스 유형

Kubernetes에서는 다음과 같은 서비스 유형을 제공합니다:

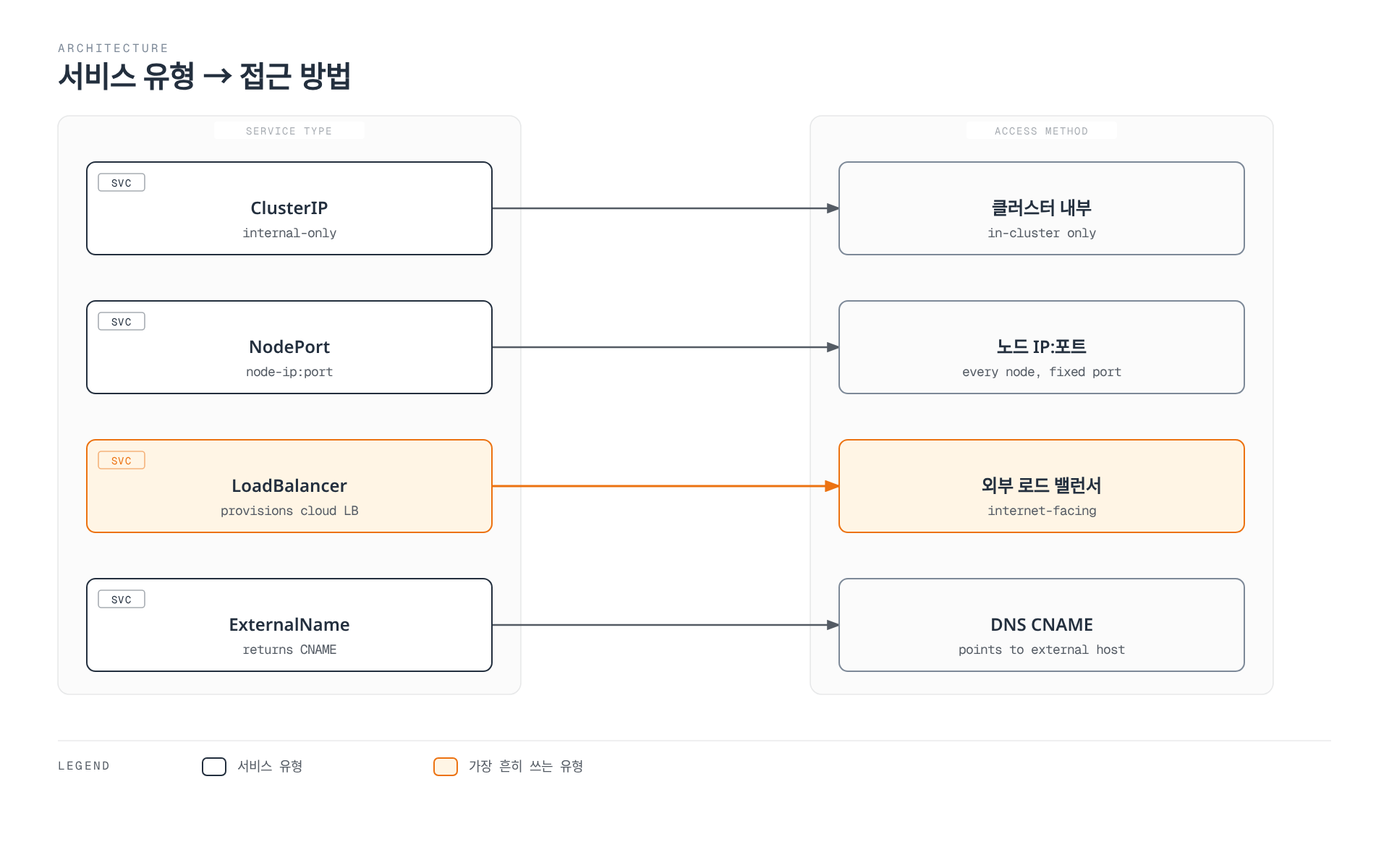

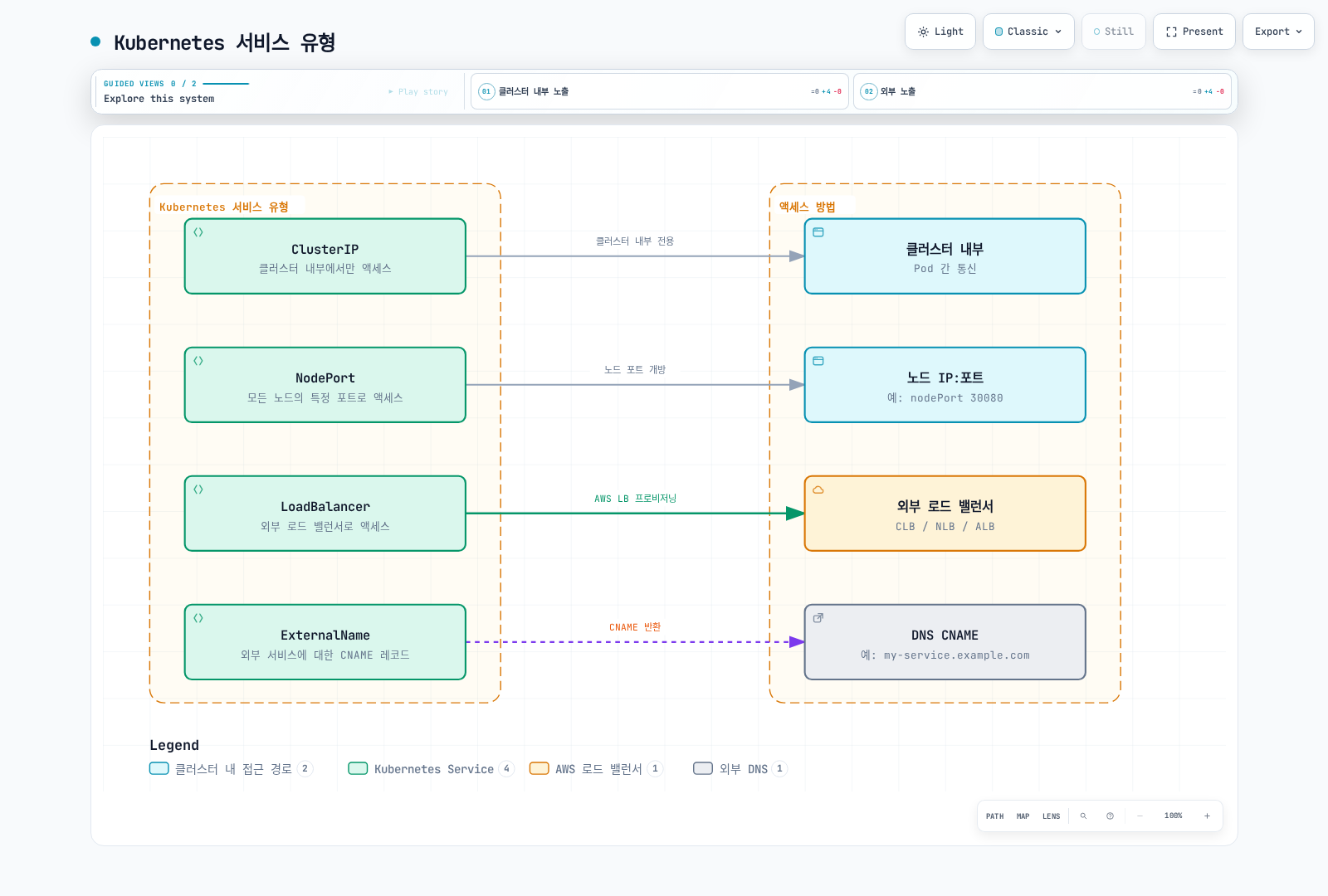

ClusterIP, NodePort, LoadBalancer, ExternalName 네 가지 Kubernetes 서비스 유형이 각각 클러스터 내부, 노드 IP:포트, 외부 로드 밸런서, DNS CNAME이라는 접근 방법에 1대1로 대응됨을 보여준다.

ClusterIP: 클러스터 내부에서만 액세스 가능한 서비스
NodePort: 모든 노드의 특정 포트를 통해 액세스 가능한 서비스
LoadBalancer: 외부 로드 밸런서를 통해 액세스 가능한 서비스
ExternalName: 외부 서비스에 대한 CNAME 레코드 제공

ClusterIP 서비스

ClusterIP 서비스는 클러스터 내부에서만 액세스할 수 있는 서비스입니다. 이는 기본 서비스 유형입니다.

yaml

apiVersion: v1
kind: Service
metadata:
  name: my-service
spec:
  selector:
    app: my-app
  ports:
  - port: 80
    targetPort: 8080
  type: ClusterIP

NodePort 서비스

NodePort 서비스는 모든 노드의 특정 포트를 통해 액세스할 수 있는 서비스입니다.

yaml

apiVersion: v1
kind: Service
metadata:
  name: my-service
spec:
  selector:
    app: my-app
  ports:
  - port: 80
    targetPort: 8080
    nodePort: 30080
  type: NodePort

LoadBalancer 서비스

LoadBalancer 서비스는 외부 로드 밸런서를 통해 액세스할 수 있는 서비스입니다. EKS에서는 AWS 로드 밸런서(CLB, NLB, ALB)와 통합됩니다.

yaml

apiVersion: v1
kind: Service
metadata:
  name: my-service
spec:
  selector:
    app: my-app
  ports:
  - port: 80
    targetPort: 8080
  type: LoadBalancer

ExternalName 서비스

ExternalName 서비스는 외부 서비스에 대한 CNAME 레코드를 제공합니다.

yaml

apiVersion: v1
kind: Service
metadata:
  name: my-service
spec:
  type: ExternalName
  externalName: my-service.example.com

AWS 로드 밸런서 통합

EKS는 Kubernetes 서비스를 AWS 로드 밸런서와 통합하여 외부에서 애플리케이션에 액세스할 수 있게 합니다.

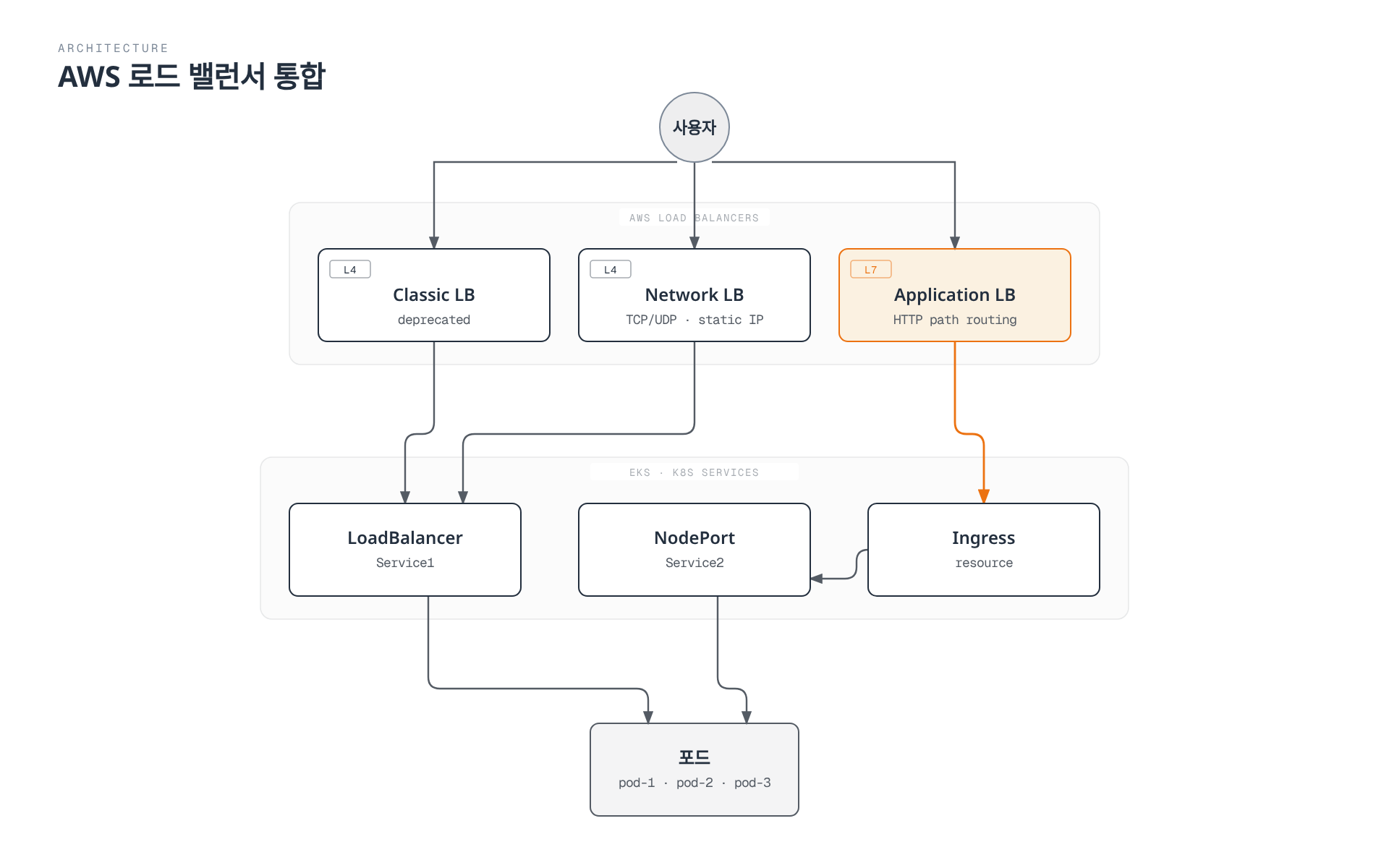

인터넷 사용자가 CLB, NLB, ALB 세 종류의 AWS 로드 밸런서를 통해 EKS 클러스터에 접근하며, CLB와 NLB는 LoadBalancer 서비스로, ALB는 Ingress를 거쳐 NodePort 서비스로 연결되고 최종적으로 포드에 도달하는 흐름을 보여준다.

Classic Load Balancer(CLB)

기본적으로 type: LoadBalancer로 설정된 서비스는 Classic Load Balancer를 생성합니다. 그러나 CLB는 더 이상 권장되지 않으며, NLB 또는 ALB를 사용하는 것이 좋습니다.

yaml

apiVersion: v1
kind: Service
metadata:
  name: my-service
spec:
  selector:
    app: my-app
  ports:
  - port: 80
    targetPort: 8080
  type: LoadBalancer

Network Load Balancer(NLB)

NLB를 사용하려면 서비스에 특정 주석을 추가해야 합니다:

yaml

apiVersion: v1
kind: Service
metadata:
  name: my-service
  annotations:
    service.beta.kubernetes.io/aws-load-balancer-type: nlb
spec:
  selector:
    app: my-app
  ports:
  - port: 80
    targetPort: 8080
  type: LoadBalancer

NLB 추가 구성 옵션:

yaml

metadata:
  annotations:
    # 내부 NLB 생성
    service.beta.kubernetes.io/aws-load-balancer-internal: "true"

    # 교차 영역 로드 밸런싱 활성화
    service.beta.kubernetes.io/aws-load-balancer-cross-zone-load-balancing-enabled: "true"

    # 대상 유형 지정 (instance 또는 ip)
    service.beta.kubernetes.io/aws-load-balancer-target-group-attributes: preserve_client_ip.enabled=true

    # TCP 프록시 프로토콜 활성화
    service.beta.kubernetes.io/aws-load-balancer-proxy-protocol: "*"

Application Load Balancer(ALB)

ALB를 사용하려면 AWS Load Balancer Controller를 설치하고 Ingress 리소스를 사용해야 합니다:

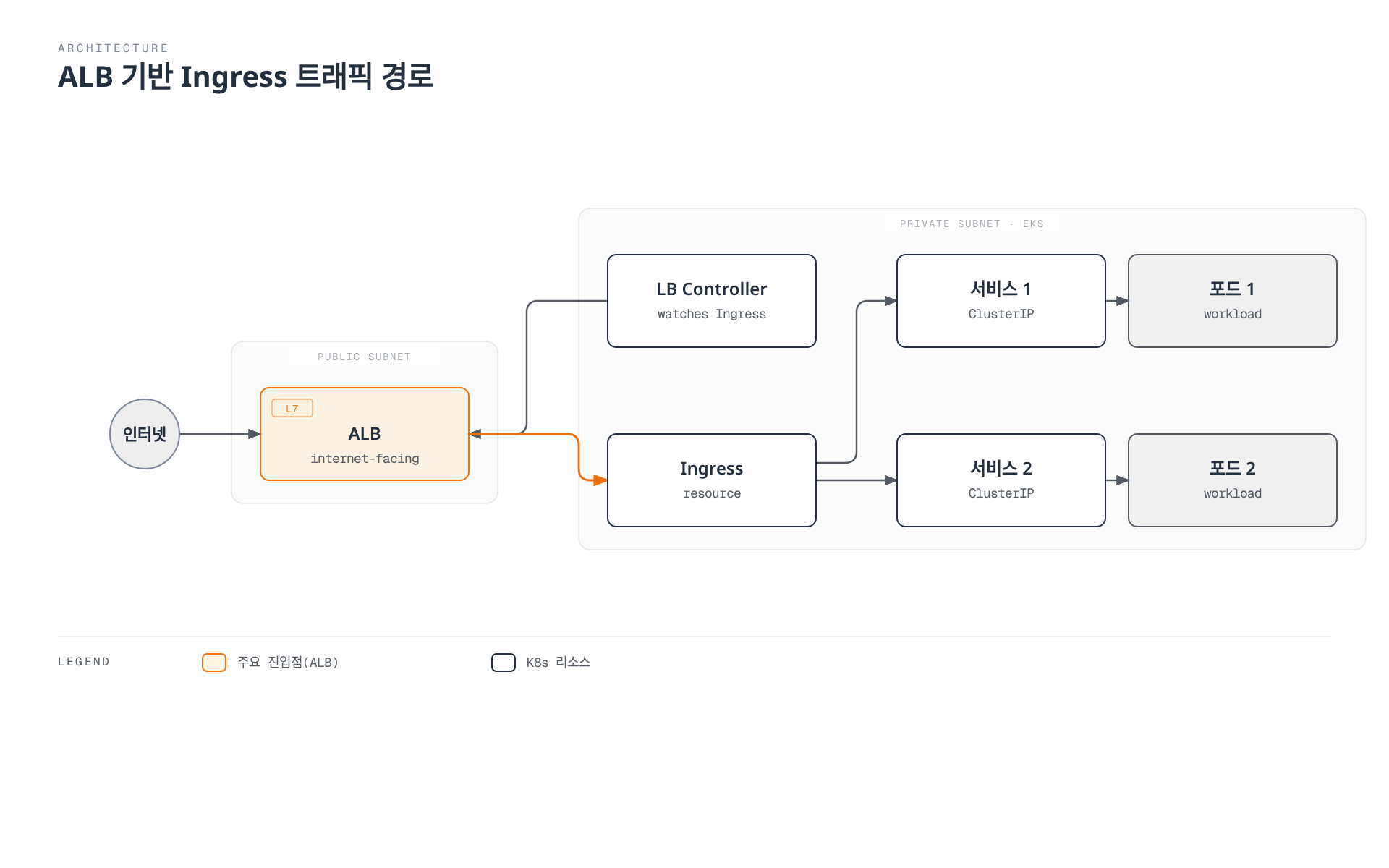

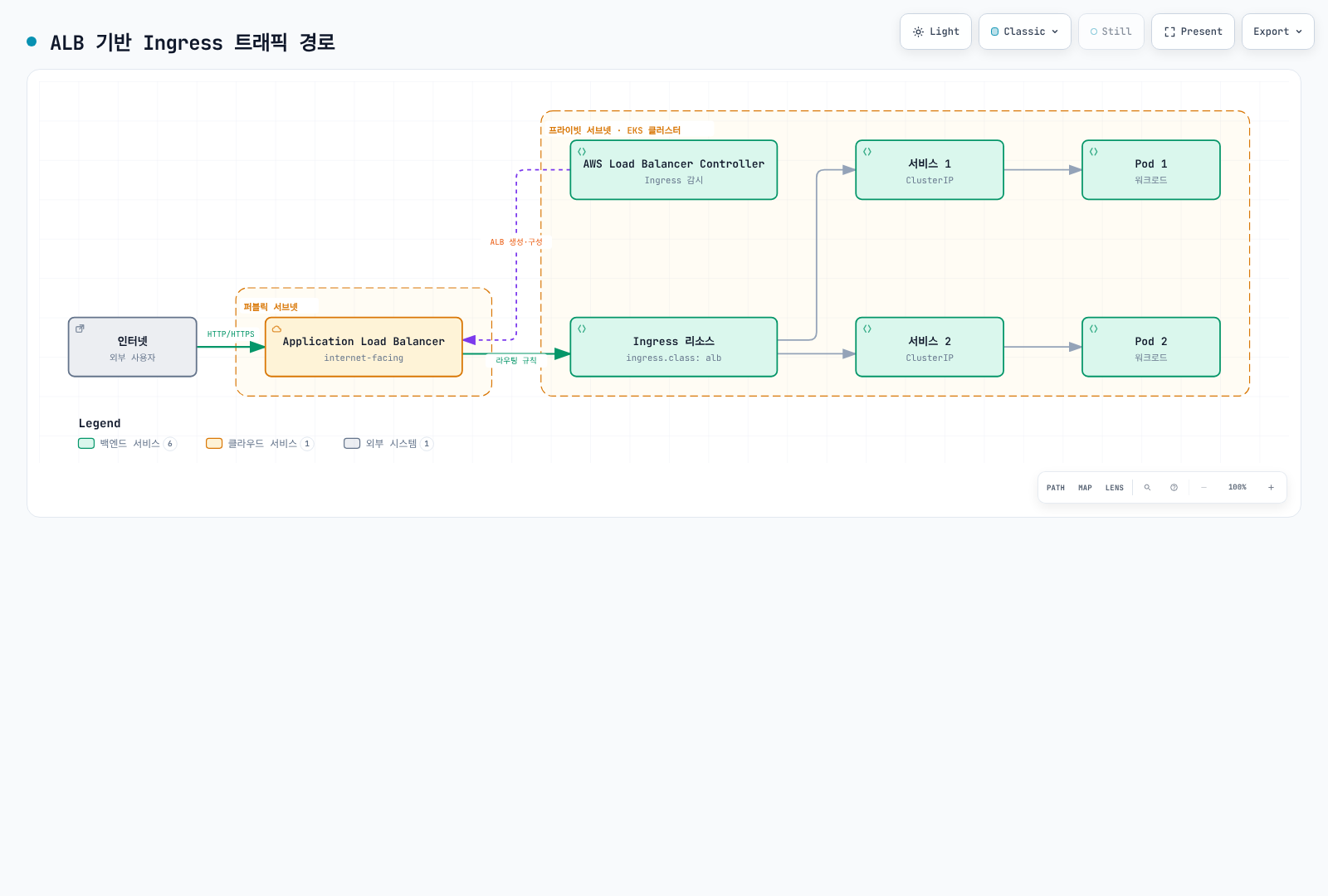

인터넷 트래픽이 퍼블릭 서브넷의 Application Load Balancer를 거쳐 프라이빗 서브넷 EKS 클러스터의 Ingress 리소스로 들어가고, AWS Load Balancer Controller가 ALB 구성을 갱신하며, Ingress가 두 서비스를 통해 각각의 포드로 라우팅되는 경로를 보여준다.

AWS Load Balancer Controller 설치:

bash

# IAM 정책 다운로드
curl -o iam-policy.json https://raw.githubusercontent.com/kubernetes-sigs/aws-load-balancer-controller/main/docs/install/iam_policy.json

# IAM 정책 생성
aws iam create-policy \
  --policy-name AWSLoadBalancerControllerIAMPolicy \
  --policy-document file://iam-policy.json

# IAM 역할 생성 및 정책 연결 (eksctl 사용)
eksctl create iamserviceaccount \
  --cluster=my-cluster \
  --namespace=kube-system \
  --name=aws-load-balancer-controller \
  --attach-policy-arn=arn:aws:iam::123456789012:policy/AWSLoadBalancerControllerIAMPolicy \
  --approve

# Helm 저장소 추가
helm repo add eks https://aws.github.io/eks-charts
helm repo update

# AWS Load Balancer Controller 설치
helm install aws-load-balancer-controller eks/aws-load-balancer-controller \
  -n kube-system \
  --set clusterName=my-cluster \
  --set serviceAccount.create=false \
  --set serviceAccount.name=aws-load-balancer-controller

Ingress 리소스 생성:

yaml

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: my-ingress
  annotations:
    kubernetes.io/ingress.class: alb
    alb.ingress.kubernetes.io/scheme: internet-facing
    alb.ingress.kubernetes.io/target-type: ip
spec:
  rules:
  - http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: my-service
            port:
              number: 80

ALB 추가 구성 옵션:

yaml

metadata:
  annotations:
    # 내부 ALB 생성
    alb.ingress.kubernetes.io/scheme: internal

    # SSL 인증서 지정
    alb.ingress.kubernetes.io/certificate-arn: arn:aws:acm:region:account-id:certificate/certificate-id

    # HTTPS 리디렉션
    alb.ingress.kubernetes.io/actions.ssl-redirect: '{"Type": "redirect", "RedirectConfig": {"Protocol": "HTTPS", "Port": "443", "StatusCode": "HTTP_301"}}'

    # 대상 유형 지정 (instance 또는 ip)
    alb.ingress.kubernetes.io/target-type: ip

    # 보안 그룹 지정
    alb.ingress.kubernetes.io/security-groups: sg-xxxx,sg-yyyy

서비스 및 로드 밸런서 모범 사례

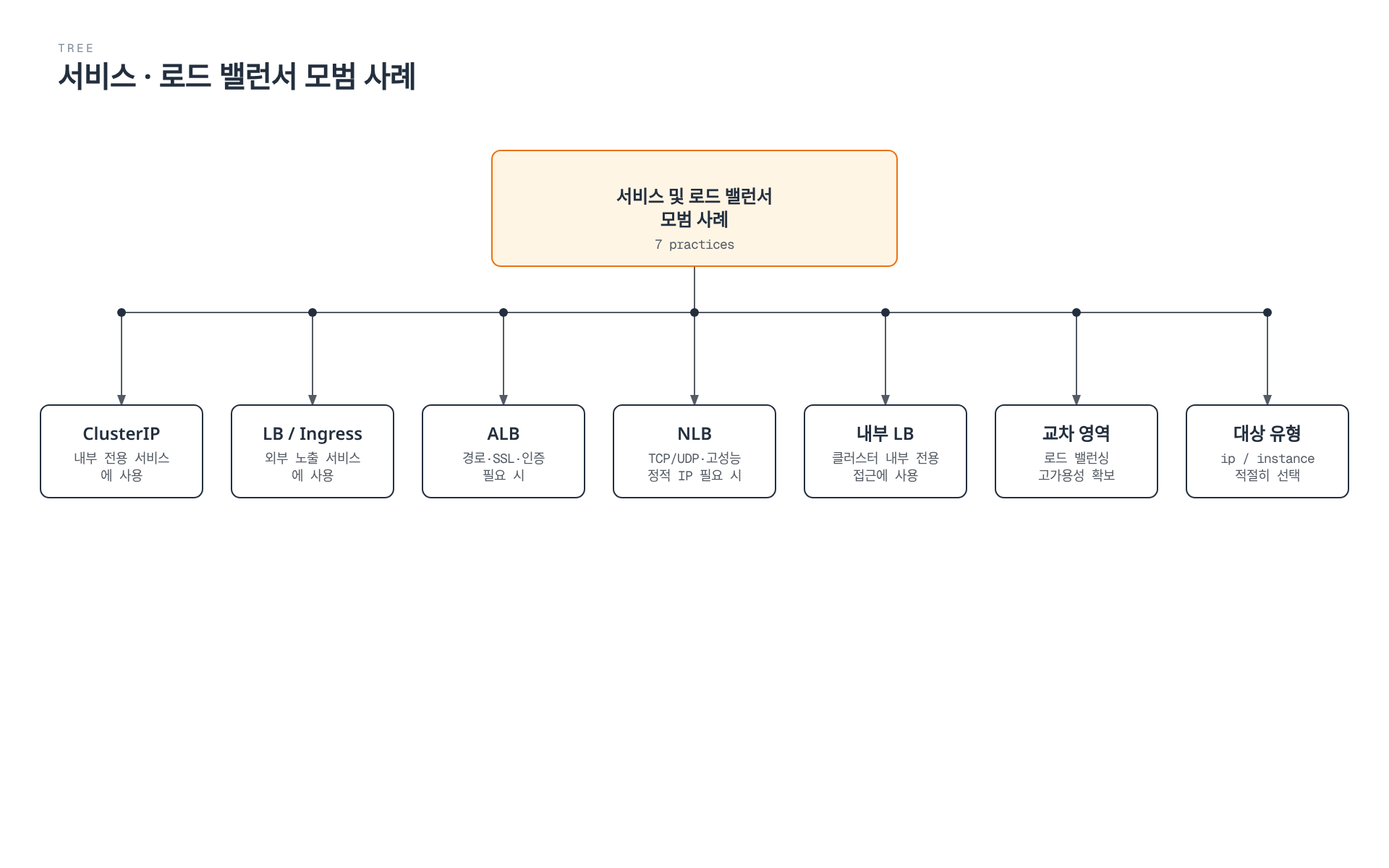

서비스 및 로드 밸런서 선택의 핵심 원칙 하나에서 ClusterIP 사용, LoadBalancer/Ingress 사용, ALB 사용 조건, NLB 사용 조건, 내부 로드 밸런서 사용, 교차 영역 로드 밸런싱, 대상 유형 선택이라는 일곱 가지 실천 항목이 뻗어나가는 구조를 보여준다.

내부 서비스에는 ClusterIP 사용: 클러스터 내부에서만 액세스하는 서비스에는 ClusterIP 유형을 사용합니다.
외부 서비스에는 LoadBalancer 또는 Ingress 사용: 외부에서 액세스해야 하는 서비스에는 LoadBalancer 유형 또는 Ingress 리소스를 사용합니다.
ALB 사용: 경로 기반 라우팅, SSL 종료, 인증 등의 기능이 필요한 경우 ALB를 사용합니다.
NLB 사용: TCP/UDP 트래픽, 고성능, 정적 IP가 필요한 경우 NLB를 사용합니다.
내부 로드 밸런서 사용: 클러스터 내부에서만 액세스하는 서비스에는 내부 로드 밸런서를 사용합니다.
교차 영역 로드 밸런싱 활성화: 고가용성을 위해 교차 영역 로드 밸런싱을 활성화합니다.
적절한 대상 유형 선택: 포드 IP를 직접 대상으로 사용하려면 ip 대상 유형을, 노드 IP를 대상으로 사용하려면 instance 대상 유형을 선택합니다.

네트워크 정책

네트워크 정책은 포드 간 통신을 제어하는 데 사용됩니다. EKS에서 네트워크 정책을 사용하려면 네트워크 정책을 지원하는 CNI 플러그인(예: Calico, Cilium)을 설치해야 합니다.

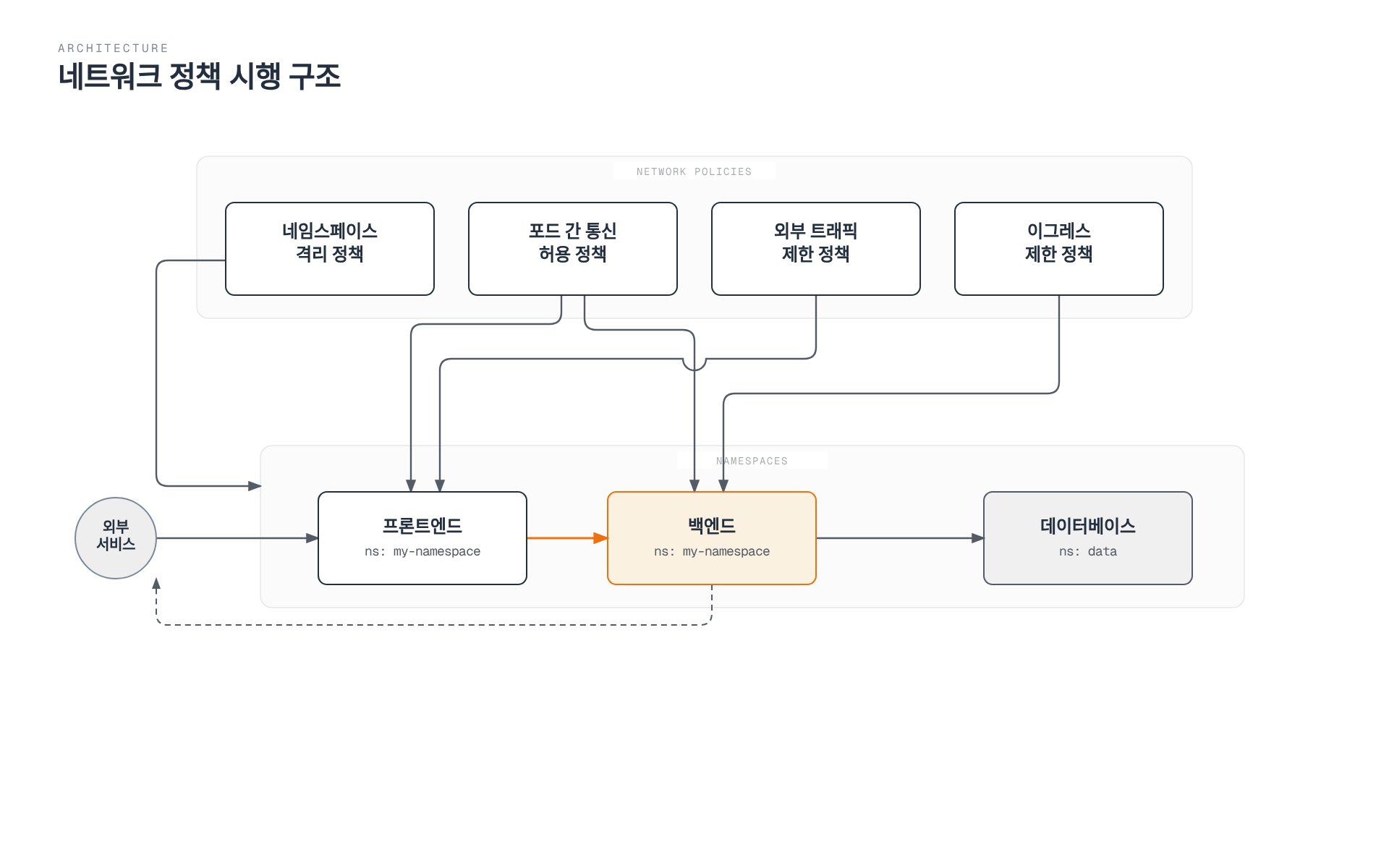

네임스페이스 격리, 특정 포드 간 통신 허용, 외부 트래픽 제한, 이그레스 제한이라는 네 가지 네트워크 정책이 프론트엔드·백엔드·데이터베이스 포드 사이의 통신과 외부 서비스로의 접근을 각각 어떻게 제어하는지 보여준다.

Calico 설치

Calico는 EKS에서 네트워크 정책을 구현하는 데 널리 사용되는 CNI 플러그인입니다:

bash

# Calico 설치
kubectl apply -f https://docs.projectcalico.org/manifests/calico-vxlan.yaml

# Calico 상태 확인
kubectl get pods -n kube-system -l k8s-app=calico-node

기본 네트워크 정책

기본적으로 네트워크 정책이 없는 경우 모든 포드는 서로 통신할 수 있습니다. 네트워크 정책을 적용하면 명시적으로 허용된 트래픽만 허용됩니다.

네임스페이스 격리 정책

특정 네임스페이스 내의 포드 간 통신만 허용하는 정책:

yaml

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: namespace-isolation
  namespace: my-namespace
spec:
  podSelector: {}
  policyTypes:
  - Ingress
  ingress:
  - from:
    - podSelector: {}

특정 포드 간 통신 허용 정책

특정 레이블을 가진 포드 간 통신만 허용하는 정책:

yaml

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: allow-frontend-to-backend
  namespace: my-namespace
spec:
  podSelector:
    matchLabels:
      app: backend
  policyTypes:
  - Ingress
  ingress:
  - from:
    - podSelector:
        matchLabels:
          app: frontend
    ports:
    - protocol: TCP
      port: 80

외부 트래픽 제한 정책

특정 IP 범위에서만 트래픽을 허용하는 정책:

yaml

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: allow-external-traffic
  namespace: my-namespace
spec:
  podSelector:
    matchLabels:
      app: web
  policyTypes:
  - Ingress
  ingress:
  - from:
    - ipBlock:
        cidr: 192.168.1.0/24
        except:
        - 192.168.1.10/32
    ports:
    - protocol: TCP
      port: 80

이그레스(Egress) 트래픽 제한 정책

특정 대상으로만 이그레스 트래픽을 허용하는 정책:

yaml

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: limit-egress-traffic
  namespace: my-namespace
spec:
  podSelector:
    matchLabels:
      app: web
  policyTypes:
  - Egress
  egress:
  - to:
    - podSelector:
        matchLabels:
          app: db
    ports:
    - protocol: TCP
      port: 5432
  - to:
    - ipBlock:
        cidr: 0.0.0.0/0
        except:
        - 10.0.0.0/8
        - 172.16.0.0/12
        - 192.168.0.0/16
    ports:
    - protocol: TCP
      port: 443

네트워크 정책 모범 사례

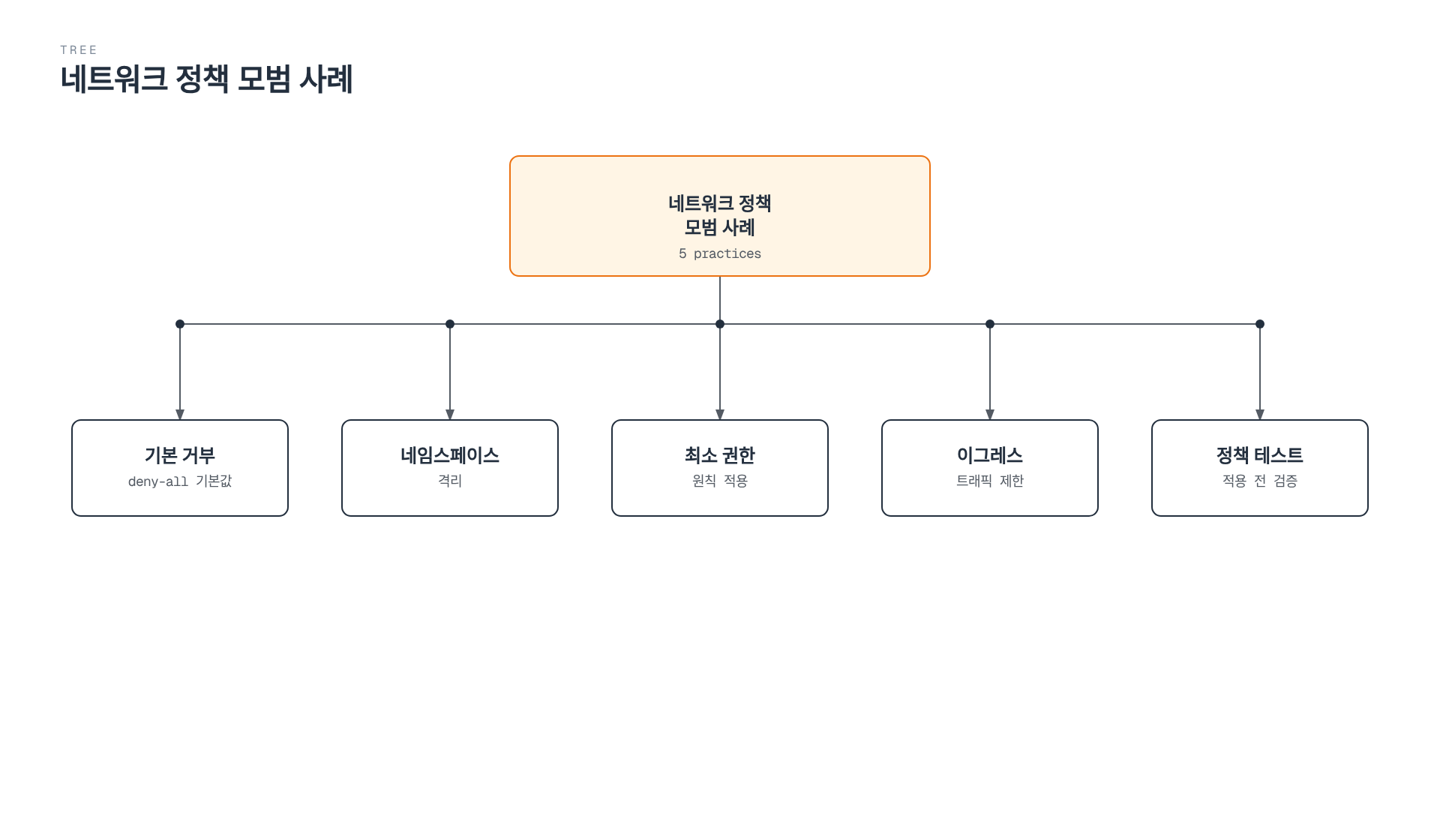

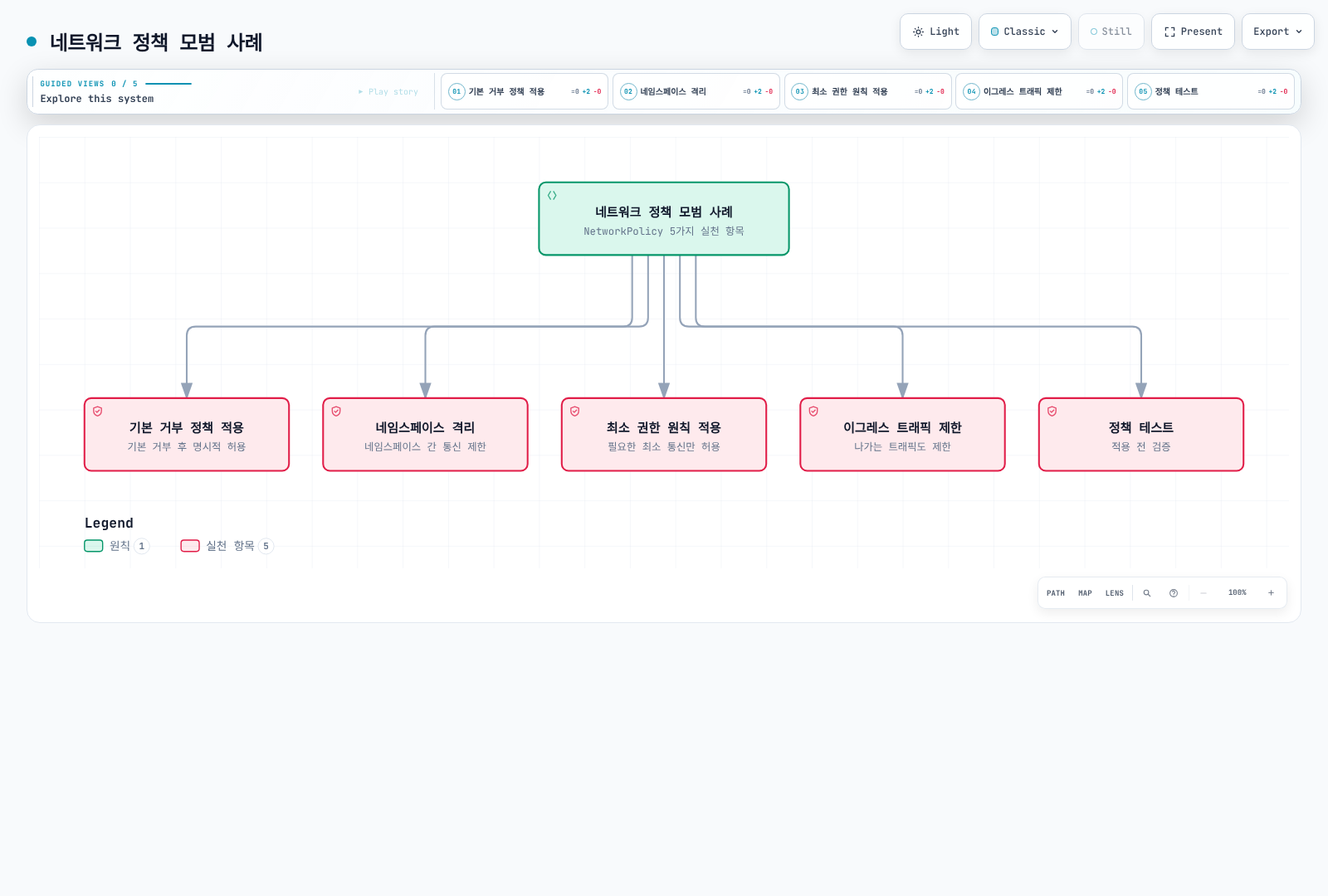

네트워크 정책 모범 사례라는 원칙 하나에서 기본 거부 정책 적용, 네임스페이스 격리, 최소 권한 원칙, 이그레스 트래픽 제한, 정책 테스트라는 다섯 가지 실천 항목이 뻗어나가는 구조를 보여준다.

기본 거부 정책 적용: 모든 트래픽을 기본적으로 거부하고 필요한 트래픽만 명시적으로 허용합니다.
네임스페이스 격리: 네임스페이스 간 통신을 제한하여 보안을 강화합니다.
최소 권한 원칙 적용: 필요한 최소한의 통신만 허용합니다.
이그레스 트래픽 제한: 포드에서 나가는 트래픽도 제한하여 보안을 강화합니다.
정책 테스트: 네트워크 정책을 적용하기 전에 테스트하여 의도하지 않은 통신 차단을 방지합니다.

Gateway API

지원 버전: AWS Load Balancer Controller v2.13.0+ 마지막 업데이트: 2026년 2월 19일

개요

Gateway API는 Kubernetes의 차세대 서비스 네트워킹 API로, 기존 Ingress 리소스의 한계를 극복하고 더 풍부한 라우팅 기능을 제공합니다. AWS Load Balancer Controller는 Gateway API를 지원하여 L4(NLB) 및 L7(ALB) 라우팅을 Gateway 리소스를 통해 구성할 수 있습니다.

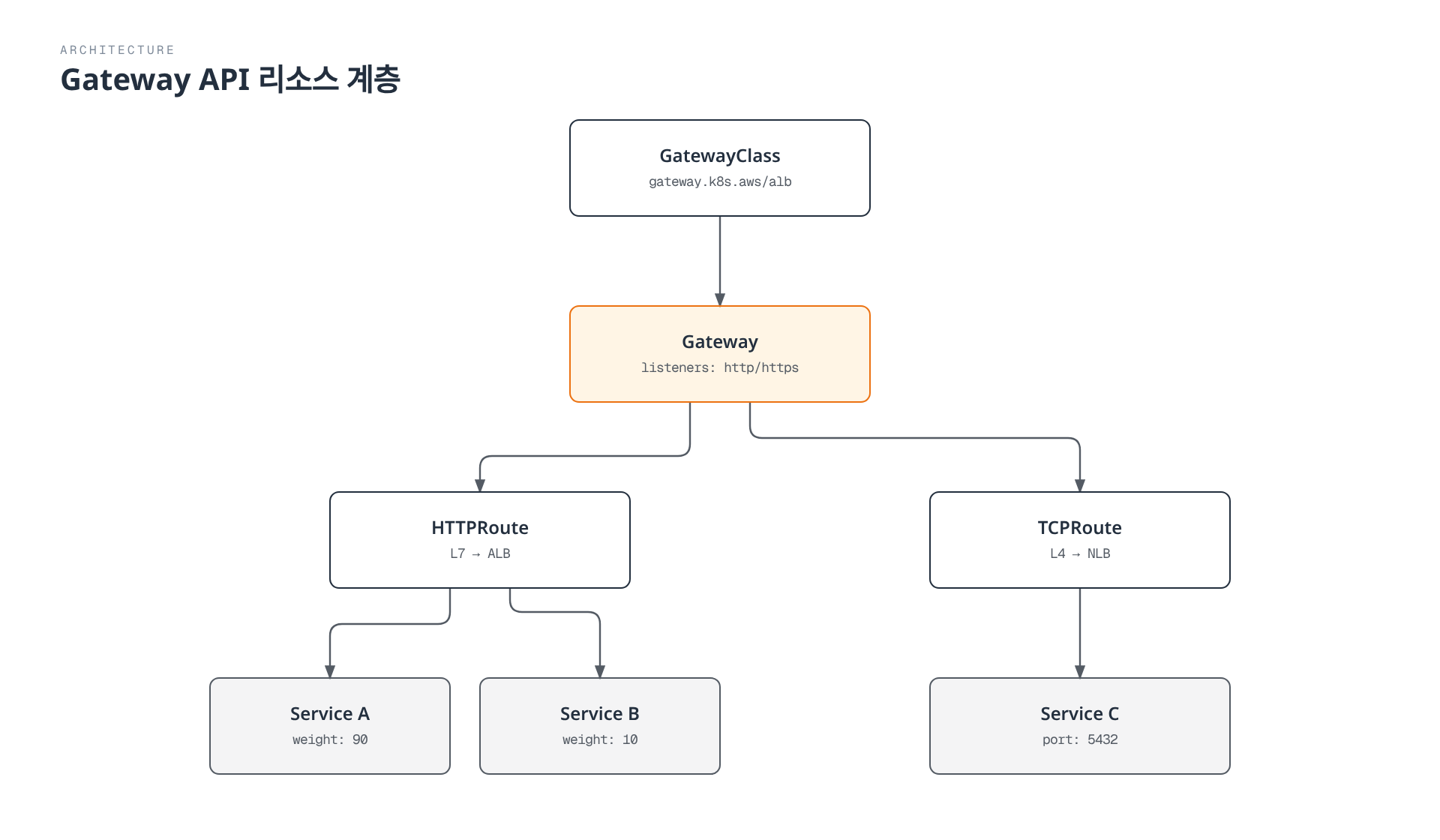

GatewayClass가 Gateway를 정의하고, Gateway가 L7 트래픽을 처리하는 HTTPRoute와 L4 트래픽을 처리하는 TCPRoute로 나뉘어 각각 ALB와 NLB를 통해 세 서비스로 라우팅되는 계층 구조를 보여준다.

사전 요구 사항

AWS Load Balancer Controller v2.13.0 이상 설치
Feature Gates 활성화: Controller 배포 시 --feature-gates=EnableGatewayAPI=true 플래그 추가
Gateway API CRD 설치:

bash

# Standard CRDs 설치
kubectl apply -f https://github.com/kubernetes-sigs/gateway-api/releases/download/v1.2.1/standard-install.yaml

# Experimental CRDs 설치 (TCPRoute 등)
kubectl apply -f https://github.com/kubernetes-sigs/gateway-api/releases/download/v1.2.1/experimental-install.yaml

# AWS LBC 전용 CRDs 설치
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/aws-load-balancer-controller/main/config/crd/gateway-api/crds.yaml

GatewayClass 및 Gateway 설정

GatewayClass는 로드 밸런서의 유형을 정의하고, Gateway는 실제 로드 밸런서 인스턴스를 나타냅니다.

yaml

# GatewayClass 정의
apiVersion: gateway.networking.k8s.io/v1
kind: GatewayClass
metadata:
  name: amazon-alb
spec:
  controllerName: gateway.k8s.aws/alb

---
# Gateway 정의 (L7 - ALB)
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: my-hotel-gateway
  namespace: default
spec:
  gatewayClassName: amazon-alb
  listeners:
  - name: http
    protocol: HTTP
    port: 80
  - name: https
    protocol: HTTPS
    port: 443
    tls:
      mode: Terminate
      certificateRefs:
      - kind: Secret
        name: my-tls-secret

HTTPRoute 예제 (L7 → ALB)

HTTPRoute는 HTTP/HTTPS 트래픽을 서비스로 라우팅하는 규칙을 정의합니다. Gateway에 연결된 HTTPRoute는 ALB를 통해 트래픽을 분배합니다.

yaml

apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: app-route
  namespace: default
spec:
  parentRefs:
  - name: my-hotel-gateway
    sectionName: http
  hostnames:
  - "app.example.com"
  rules:
  - matches:
    - path:
        type: PathPrefix
        value: /api
    backendRefs:
    - name: api-service
      port: 80
      weight: 90
    - name: api-service-v2
      port: 80
      weight: 10
  - matches:
    - path:
        type: PathPrefix
        value: /
    backendRefs:
    - name: frontend-service
      port: 80

TCPRoute 예제 (L4 → NLB)

TCPRoute는 TCP 트래픽을 처리하며, NLB를 통해 L4 레벨의 로드 밸런싱을 제공합니다.

yaml

# NLB용 GatewayClass
apiVersion: gateway.networking.k8s.io/v1
kind: GatewayClass
metadata:
  name: amazon-nlb
spec:
  controllerName: gateway.k8s.aws/nlb

---
# NLB Gateway
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: my-nlb-gateway
spec:
  gatewayClassName: amazon-nlb
  listeners:
  - name: tcp
    protocol: TCP
    port: 5432

---
# TCPRoute
apiVersion: gateway.networking.k8s.io/v1alpha2
kind: TCPRoute
metadata:
  name: db-route
spec:
  parentRefs:
  - name: my-nlb-gateway
    sectionName: tcp
  rules:
  - backendRefs:
    - name: postgres-service
      port: 5432

QUIC/HTTP3 지원

Gateway API를 통해 생성된 ALB는 QUIC/HTTP3 프로토콜을 자동으로 지원합니다. HTTPS 리스너가 구성되면 ALB는 자동으로 QUIC 프로토콜 업그레이드를 처리합니다.

yaml

apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: quic-gateway
  annotations:
    gateway.k8s.aws/quic-enabled: "true"
spec:
  gatewayClassName: amazon-alb
  listeners:
  - name: https
    protocol: HTTPS
    port: 443
    tls:
      mode: Terminate
      certificateRefs:
      - kind: Secret
        name: tls-cert

인증서 디스커버리

AWS Load Balancer Controller는 두 가지 인증서 디스커버리 방법을 지원합니다:

정적 인증서 참조: Gateway의 tls.certificateRefs에서 직접 지정
호스트명 기반 자동 디스커버리: HTTPRoute의 hostnames 필드를 기반으로 ACM에서 자동으로 일치하는 인증서를 검색

yaml

# 호스트명 기반 자동 디스커버리 예시
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: auto-cert-route
spec:
  parentRefs:
  - name: my-gateway
  hostnames:
  - "secure.example.com"  # ACM에서 이 도메인과 일치하는 인증서 자동 검색
  rules:
  - backendRefs:
    - name: secure-service
      port: 443

보안 그룹

Gateway API를 통해 생성된 로드 밸런서에는 보안 그룹이 자동으로 생성됩니다:

프론트엔드 보안 그룹: 클라이언트에서 로드 밸런서로의 인바운드 트래픽을 허용
백엔드 보안 그룹: 로드 밸런서에서 대상 파드로의 트래픽을 허용

Gateway 어노테이션을 통해 사용자 정의 보안 그룹을 지정할 수도 있습니다:

yaml

apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: custom-sg-gateway
  annotations:
    gateway.k8s.aws/security-group-ids: sg-0123456789abcdef0,sg-0987654321fedcba0
spec:
  gatewayClassName: amazon-alb
  listeners:
  - name: http
    protocol: HTTP
    port: 80

Out-of-Band 대상 그룹

TargetGroupName backendRef를 사용하면 기존에 생성된 대상 그룹을 Gateway API 라우팅에 연결할 수 있습니다. 이는 기존 인프라와의 통합이나 마이그레이션 시나리오에서 유용합니다.

yaml

apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: oob-route
spec:
  parentRefs:
  - name: my-gateway
  rules:
  - backendRefs:
    - group: gateway.k8s.aws
      kind: TargetGroupBinding
      name: existing-target-group

Gateway API vs Ingress 비교

기능	Ingress	Gateway API
라우팅 모델	호스트/경로 기반	호스트/경로/헤더/쿼리 기반
프로토콜 지원	HTTP/HTTPS	HTTP, HTTPS, TCP, TLS, gRPC
트래픽 분할	어노테이션 기반	네이티브 가중치 기반
역할 분리	단일 리소스	GatewayClass/Gateway/Route 분리
확장성	어노테이션으로 제한적	Policy attachment로 확장 가능
L4 로드 밸런싱	미지원	TCPRoute/UDPRoute 지원

퀴즈

이 장에서 배운 내용을 테스트하려면 주제 퀴즈를 풀어보세요.

Traffic Management

Security

Observability

Resilience

Advanced

비교 가이드

ArgoCD

Metrics

Logging

Tracing

Alerting

Observability End-to-End 실습

EKS 네트워킹 - Part 2: 서비스 및 로드 밸런싱, 네트워크 정책 ​

개요 ​

Kubernetes 서비스 유형 ​

ClusterIP 서비스 ​

NodePort 서비스 ​

LoadBalancer 서비스 ​

ExternalName 서비스 ​

AWS 로드 밸런서 통합 ​

Classic Load Balancer(CLB) ​

Network Load Balancer(NLB) ​

Application Load Balancer(ALB) ​

서비스 및 로드 밸런서 모범 사례 ​

네트워크 정책 ​

Calico 설치 ​

기본 네트워크 정책 ​

네임스페이스 격리 정책 ​

특정 포드 간 통신 허용 정책 ​

외부 트래픽 제한 정책 ​

이그레스(Egress) 트래픽 제한 정책 ​

네트워크 정책 모범 사례 ​

Gateway API ​

개요 ​

사전 요구 사항 ​

GatewayClass 및 Gateway 설정 ​

HTTPRoute 예제 (L7 → ALB) ​

TCPRoute 예제 (L4 → NLB) ​

QUIC/HTTP3 지원 ​

인증서 디스커버리 ​

보안 그룹 ​

Out-of-Band 대상 그룹 ​

Gateway API vs Ingress 비교 ​

퀴즈 ​

EKS 네트워킹 - Part 2: 서비스 및 로드 밸런싱, 네트워크 정책

개요

Kubernetes 서비스 유형

ClusterIP 서비스

NodePort 서비스

LoadBalancer 서비스

ExternalName 서비스

AWS 로드 밸런서 통합

Classic Load Balancer(CLB)

Network Load Balancer(NLB)

Application Load Balancer(ALB)

서비스 및 로드 밸런서 모범 사례

네트워크 정책

Calico 설치

기본 네트워크 정책

네임스페이스 격리 정책

특정 포드 간 통신 허용 정책

외부 트래픽 제한 정책

이그레스(Egress) 트래픽 제한 정책

네트워크 정책 모범 사례

Gateway API

개요

사전 요구 사항

GatewayClass 및 Gateway 설정

HTTPRoute 예제 (L7 → ALB)

TCPRoute 예제 (L4 → NLB)

QUIC/HTTP3 지원

인증서 디스커버리

보안 그룹

Out-of-Band 대상 그룹

Gateway API vs Ingress 비교

퀴즈
