Part 1: Kubernetes에서의 Airflow 아키텍처
검토 기준: Airflow 3.3.1 / Helm chart 1.22.0 최신 upstream patch 확인: Airflow 3.3.2; 예제는 3.3.1 기준 · 2026년 10월 12일

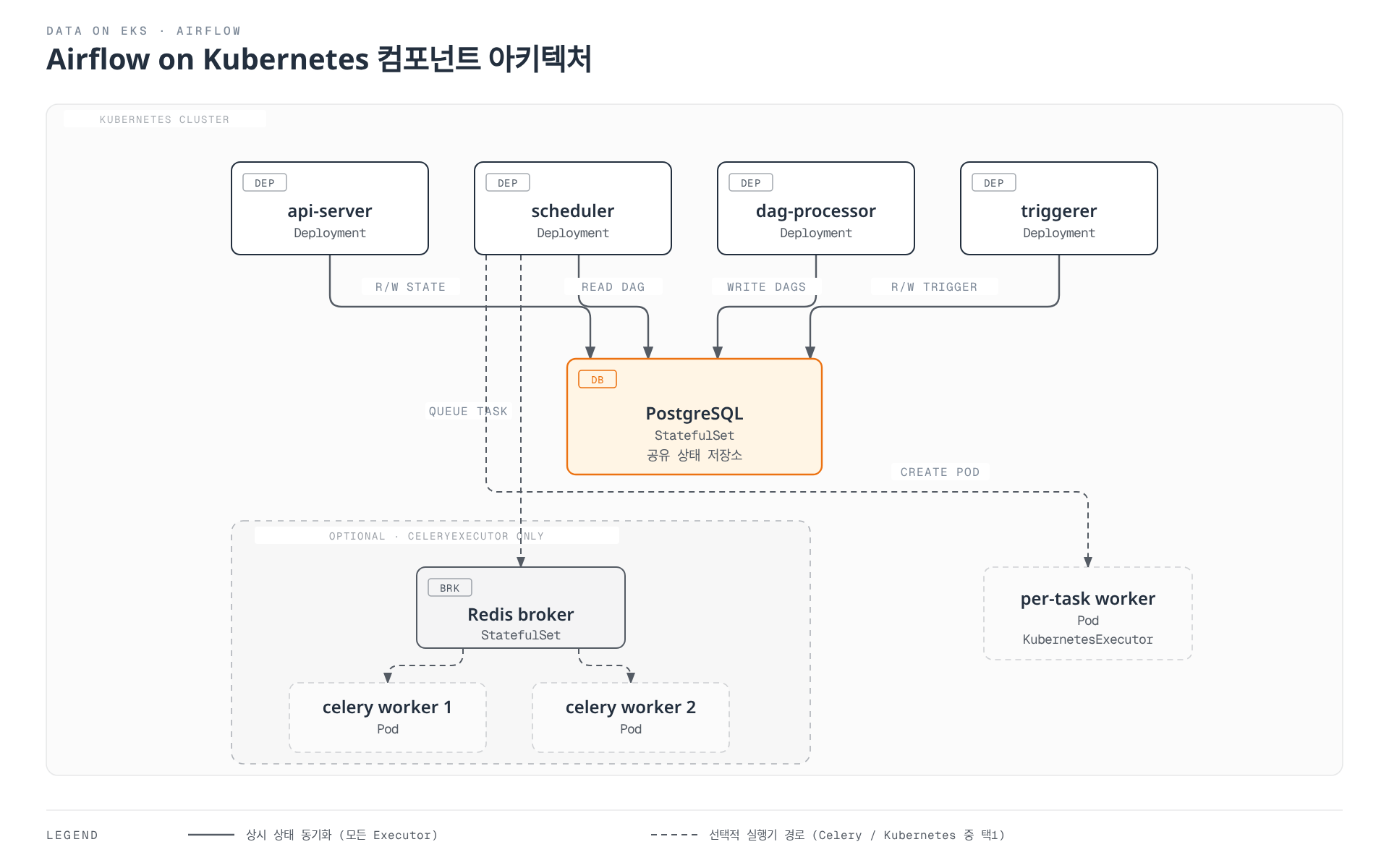

1. 구성 요소와 작업 실행
Airflow는 DAG에 정의한 의존성을 보고 task instance를 예약·실행·관찰합니다. 실제 계산은 선택한 executor의 worker, 외부 Pod 또는 호출한 외부 서비스가 수행할 수 있습니다. Kubernetes API server는 요청·상태를 제공하고 scheduler/kubelet이 Pod 배치·시작을 담당합니다.
| 구성 요소 | 역할과 범위 |
|---|---|
| Scheduler + executor | DAG/task 의존성·실행 가능 여부 판단, task 제출, 상태·heartbeat 관리; DB에 읽기/쓰기 |
| DAG processor | Bundle 접근, DAG 파일 파싱과 직렬화·버전 관련 metadata 갱신; Airflow 3에서 별도 필수 역할 |
| API server | UI·REST API v2와 Execution API; auth manager 및 배포 설정으로 인증·인가 구성 |
| Task runtime / worker | Operator·Task SDK 코드를 실행하고 실행 API 등 필요한 서비스와 통신 |
| Triggerer | Deferred task의 trigger를 async event loop에서 실행; deferral을 사용하지 않으면 생략 가능 |
| Metadata DB | DAG/task 상태·직렬화된 구조 등의 공유 저장소 |

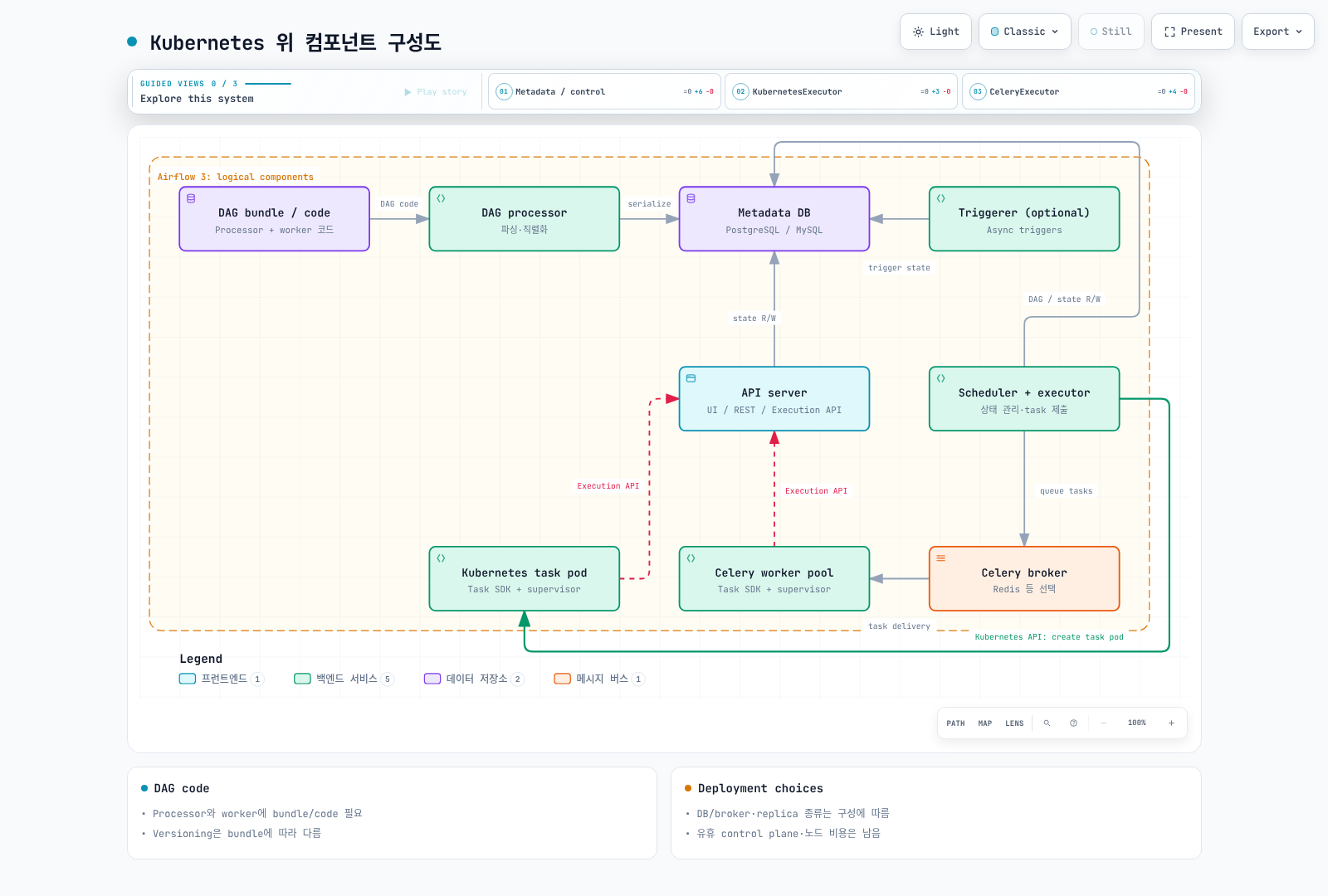

Airflow 3의 Execution API
일반적인 Python Task SDK 실행에서는 worker가 supervisor 프로세스를 시작하고, supervisor가 task-runner 프로세스를 실행합니다. Task 코드와 supervisor는 socket으로 통신하고, supervisor는 단기 task JWT로 Execution API를 호출합니다. Task 코드가 metadata DB에 직접 접근하는 대신 Connection·Variable·XCom·상태 등의 public SDK 경로를 사용하는 구조입니다.
이 때문에 worker→API server의 주소·인증·네트워크가 실제 의존성입니다. 단순히 scheduler→worker 화살표만으로 Airflow 3 실행 구조를 설명하면 부족합니다. Celery result backend 등 executor 내부 저장소·system worker의 요구 사항은 별도로 확인합니다. 이 설명을 모든 backend 프로세스가 어떤 DB에도 접속하지 않는다는 보장으로 확대하지 않습니다. 로컬 dag.test 등의 in-process 실행도 일반 supervised 배포와 동일한 프로세스·HTTP 경로라고 가정하지 않습니다.
Triggerer와 worker 구분
Operator는 worker에서 시작하다가 기다릴 지점에서 trigger를 등록하고 defer할 수 있습니다. Triggerer가 trigger를 실행하고 이벤트가 발생하면 task가 다시 예약되어 worker에서 재개됩니다. Triggerer가 operator 전체를 대신 실행하는 것은 아닙니다. Deferred task는 worker slot을 놓으며 pool slot도 기본적으로 차지하지 않지만 pool 설정으로 바꿀 수 있습니다. 일반 async task는 worker slot을 유지할 수 있어 별개입니다.
2. Airflow 2와 3의 실제 차이
Airflow 2는 2026년 4월 22일 EOL이며 아래 비교는 마이그레이션 이해용입니다.
| 항목 | Airflow 2.x | Airflow 3.x |
|---|---|---|
| UI/API | Flask 계열 webserver | FastAPI 기반 api-server와 task Execution API 경로 |
| DAG 파싱 | Manager·개별 file-processing subprocess, standalone dag-processor 선택 가능 | 별도 DAG processor가 필수 구성 역할 |
| DAG 구조 읽기 | Scheduler가 serialized DAG를 사용하는 구조가 이미 존재 | Serialized 구조와 버전 metadata를 사용하는 구조 지속 |
| Scheduler HA | DB 기반 multi-scheduler 지원이 이미 존재 | HA와 용량·DB 부하를 계속 설계·검증 |
| 여러 executor 동시 설정 | 2.10.0부터 지원 | 유지·확장된 기본 선택지 |
| 고정 hybrid executor | LocalKubernetesExecutor·CeleryKubernetesExecutor 사용 가능했던 계열 | 3.0부터 지원 중단 |
“Airflow 2가 모든 DAG를 scheduler의 같은 Python loop 안에서 직접 파싱했고, Airflow 3부터 HA가 가능해졌다”는 설명은 맞지 않습니다. 분리하면 파싱과 스케줄링을 독립적으로 조정하기 좋지만 새 DAG의 파싱 지연, 공유 CPU·메모리·metadata DB 병목, 과도한 parser 수 등은 계속 scheduling latency에 영향을 줄 수 있습니다. Replica 수만 늘려 안전성이 자동으로 확보되지 않습니다.
3. Metadata, broker와 DAG 코드
Airflow 3.3.1의 테스트 목록은 PostgreSQL 14–18, MySQL 8.0/8.4/Innovation, SQLite 3.15.0+입니다. SQLite는 개발·시험용이며 production에 사용하지 않습니다. MariaDB는 지원하지 않습니다. 이 시리즈의 PostgreSQL 선택이 MySQL 지원 부재를 뜻하지는 않습니다. 관리형 DB도 HA·백업 보존·삭제 정책을 실제로 구성해야 합니다.
CeleryExecutor에는 호환 broker가 필요하며 Redis 또는 RabbitMQ 등의 선택지가 있습니다. KubernetesExecutor/LocalExecutor 때문에 Redis가 필수인 것은 아닙니다. Metadata DB와 broker, 선택한 Celery result backend를 같은 개념으로 취급하지 않습니다. Connection·Variable은 secrets backend, XCom payload는 다른 backend에 저장하도록 구성할 수도 있습니다.
DAG processor 뿐 아니라 worker에도 실행할 DAG/task 코드와 필요한 패키지가 있어야 합니다. API server가 일반 task 실행을 위해 DAG 파일을 직접 파싱하는 구조는 아니지만, plugin·auth manager·trigger 등 구성별 코드/의존성 배포는 별도로 필요합니다.
| DAG bundle | 현재 버전 고정 지원 |
|---|---|
| GitDagBundle | 지원 |
| LocalDagBundle | 미지원; 로컬 최신 코드 사용 |
| S3DagBundle / GCSDagBundle | 미지원; object-store 자체 versioning과 구분 |
git-sync는 chart 1.22.0에도 남아 있습니다. 실제 렌더링에서 DAG processor·triggerer sidecar/init container와 Kubernetes task Pod template의 init container를 확인했습니다. git-sync·이미지 내 DAG·공유 volume·원격 bundle 중 적합한 전달 방식을 선택합니다. Bundle이 해당 실행 코드 버전을 보존하는지와 retry 시 어떤 코드를 읽는지 검증합니다.
4. Executor 선택과 여러 executor
| 선택 | 실행 단위 | 비용·시작 시간·격리 고려 |
|---|---|---|
| LocalExecutor | Scheduler 쪽 로컬 task process | 별도 broker 불필요; scheduler와 자원·경계를 공유 |
| KubernetesExecutor | Task instance별 worker Pod | Pod 배치·이미지 시작 지연; 자원 제한·identity는 실제 spec에 달림 |
| CeleryExecutor | Broker에서 작업을 가져오는 worker pool | Warm worker는 빠를 수 있음; KEDA 등으로 scale-to-zero하면 cold start 발생 |
KubernetesExecutor가 idle worker Pod를 남기지 않아도 Airflow control plane·DB·노드· 로그 비용은 남습니다. Pod 하나씩 쓴다는 사실만으로 강한 보안 경계가 자동 제공되지 않습니다. KubernetesPodOperator는 task가 별도 Pod를 실행하는 operator이며 KubernetesExecutor와 같은 개념이 아닙니다.
여러 executor를 설정하면 첫 항목이 기본값입니다. Task의 executor 필드로 선택하고, DAG 전체 기본값은 default_args={"executor": "KubernetesExecutor"}처럼 지정할 수 있습니다. Task별 값이 이를 override합니다. 선택한 executor/alias가 실제로 설정되어 있고 provider·버전·RBAC가 호환되는지 확인합니다. 이 기능은 2.10.0부터 있었으며, 3.0의 고정 hybrid 제거와 구분합니다.
5. Part 2 준비와 검증 범위
Chart 1.22.0은 Helm **3.19.0+**와 Airflow **3.1.0+**를 대상으로 합니다. Airflow 3.3.1의 Kubernetes 테스트 목록은 1.30–1.35입니다. 이것을 모든 미래 Kubernetes 버전 지원이나 오래된 EKS 1.30 권장으로 해석하지 않습니다. 실제 EKS 지원 기간·선택한 provider/chart 호환성을 함께 확인합니다.
Part 2에서 이미지·DB/broker 연결·DAG 전달·권한·스토리지를 준비합니다. API server·scheduler·DAG processor·triggerer가 모두 가벼운 고정 크기라고 가정하지 않고 DAG 수·parse 비용·API 부하·동시 task에 맞게 측정합니다.
helm version --short
helm repo add apache-airflow https://airflow.apache.org
helm repo update apache-airflow
helm show chart apache-airflow/airflow --version 1.22.0
kubectl config current-context
# Prints the namespace manifest; does not create it.
kubectl create namespace airflow --dry-run=client -o yaml고정된 4개 Deployment만 기대하지 않습니다. 실제 chart에서 triggerer는 persistence 설정에 따라 StatefulSet 또는 Deployment였고, StatsD·DB·broker·worker 리소스도 선택한 values에 따라 달랐습니다. 외부 DB이면 PostgreSQL Pod가 없을 수 있습니다.
이 장은 3.3.1 override로 KubernetesExecutor·CeleryExecutor·git-sync의 세 chart 구성을 렌더링했습니다. 실제 DB 연결·task 실행·이미지 pull이나 HA 복구 시험은 아니며 Part 2의 환경 검증이 필요합니다.
