Part 5: Network Policy

지원 버전: Calico v3.29+ / Kubernetes 1.28+ 마지막 업데이트: 2026년 2월 23일

개요

Network Policy는 Calico의 두 번째 핵심 차별화 요소입니다. Calico는 Kubernetes 표준 NetworkPolicy를 완벽히 지원하면서, 더 강력한 확장 기능을 제공합니다. 이 문서에서는 Kubernetes 표준 정책의 한계를 이해하고, Calico가 제공하는 고급 정책 기능을 심층적으로 다룹니다.

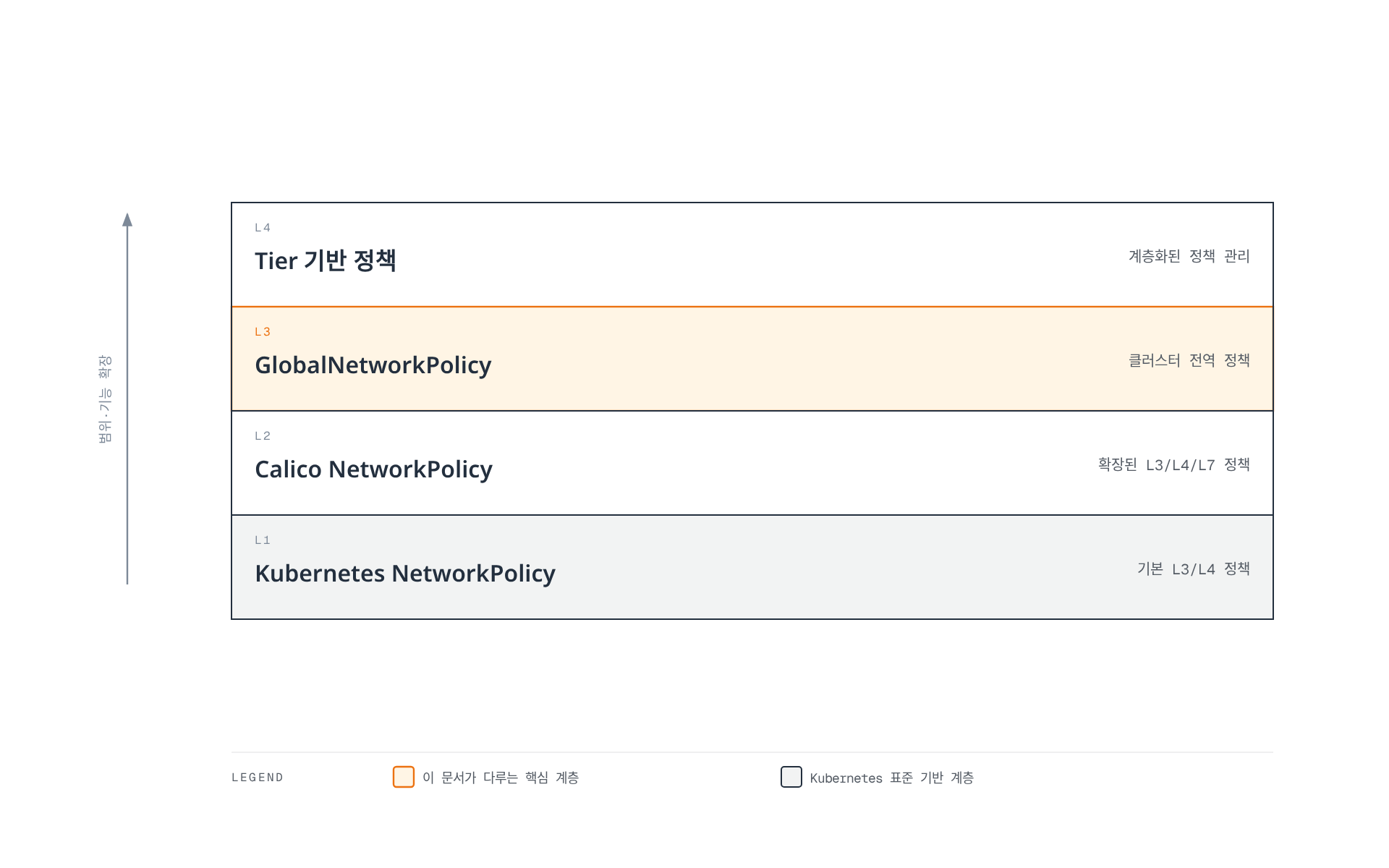

Kubernetes 표준 NetworkPolicy를 기반으로 Calico NetworkPolicy, GlobalNetworkPolicy, Tier 기반 정책이 차례로 쌓이며 정책의 적용 범위와 기능이 점점 넓어지는 4단계 계층 구조를 보여준다.

Kubernetes NetworkPolicy 기본

표준 NetworkPolicy 구조

Kubernetes NetworkPolicy는 Pod 간 트래픽을 제어하는 기본 메커니즘입니다.

yaml

# 기본 Kubernetes NetworkPolicy 예시
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: allow-frontend-to-backend
  namespace: production
spec:
  # 정책이 적용될 Pod 선택
  podSelector:
    matchLabels:
      app: backend
      tier: api

  # 정책 유형 (Ingress, Egress, 또는 둘 다)
  policyTypes:
    - Ingress
    - Egress

  # Ingress 규칙 (들어오는 트래픽)
  ingress:
    # 규칙 1: frontend에서 8080 포트로 접근 허용
    - from:
        - podSelector:
            matchLabels:
              app: frontend
        - namespaceSelector:
            matchLabels:
              env: production
      ports:
        - protocol: TCP
          port: 8080

    # 규칙 2: monitoring 네임스페이스에서 메트릭 수집 허용
    - from:
        - namespaceSelector:
            matchLabels:
              name: monitoring
      ports:
        - protocol: TCP
          port: 9090

  # Egress 규칙 (나가는 트래픽)
  egress:
    # DNS 허용
    - to:
        - namespaceSelector: {}
          podSelector:
            matchLabels:
              k8s-app: kube-dns
      ports:
        - protocol: UDP
          port: 53

    # 데이터베이스 접근 허용
    - to:
        - podSelector:
            matchLabels:
              app: database
      ports:
        - protocol: TCP
          port: 5432

Kubernetes NetworkPolicy의 한계

한계	설명	Calico 해결책
명시적 Deny 없음	Allow 규칙만 가능, Deny 규칙 불가	`action: Deny` 지원
L7 정책 없음	HTTP 메서드, 경로 기반 필터링 불가	HTTP/gRPC 프로토콜 인식
클러스터 전역 정책 없음	네임스페이스 범위로 제한	GlobalNetworkPolicy
FQDN 기반 정책 없음	IP 주소만 사용 가능	`domains` 필드 지원
정책 순서 없음	순서 지정 불가	`order` 필드로 우선순위
로깅 없음	정책 매치 로깅 불가	`action: Log` 지원
ICMP 제어 제한	ICMP 유형별 제어 불가	ICMP 유형/코드 지정
호스트 엔드포인트 보호 없음	노드 자체 보호 불가	HostEndpoint 지원

Calico NetworkPolicy

기본 구조

Calico NetworkPolicy는 Kubernetes NetworkPolicy를 확장합니다.

yaml

apiVersion: projectcalico.org/v3
kind: NetworkPolicy
metadata:
  name: advanced-backend-policy
  namespace: production
spec:
  # Calico 셀렉터 문법 (표현식 기반)
  selector: app == 'backend' && tier == 'api'

  # 정책 순서 (낮을수록 먼저 평가, 기본값: 무한대)
  order: 100

  # Ingress 규칙
  ingress:
    - action: Allow
      protocol: TCP
      source:
        selector: app == 'frontend'
      destination:
        ports:
          - 8080

  # Egress 규칙
  egress:
    - action: Allow
      protocol: TCP
      destination:
        selector: app == 'database'
        ports:
          - 5432

셀렉터 문법

Calico는 강력한 표현식 기반 셀렉터를 제공합니다.

yaml

# 셀렉터 예시들
spec:
  # 단일 레이블 매칭
  selector: app == 'frontend'

  # AND 조건
  selector: app == 'backend' && env == 'production'

  # OR 조건
  selector: app == 'frontend' || app == 'backend'

  # NOT 조건
  selector: app != 'legacy'

  # 레이블 존재 확인
  selector: has(app)

  # 레이블 부재 확인
  selector: "!has(internal)"

  # IN 연산자
  selector: app in {'frontend', 'backend', 'database'}

  # NOT IN 연산자
  selector: env not in {'dev', 'staging'}

  # 모든 엔드포인트 선택
  selector: all()

  # 복합 조건
  selector: (app == 'frontend' || app == 'backend') && env == 'production' && has(secure)

Action 유형

Calico는 네 가지 액션을 지원합니다.

yaml

# Allow - 트래픽 허용
- action: Allow
  protocol: TCP
  destination:
    ports:
      - 8080

# Deny - 트래픽 명시적 거부
- action: Deny
  source:
    selector: "has(untrusted)"

# Log - 트래픽 로깅 (처리는 다음 규칙으로)
- action: Log
  protocol: TCP
  destination:
    ports:
      - 22

# Pass - 다음 Tier로 전달 (Tier 사용 시)
- action: Pass

프로토콜 및 포트 지정

yaml

apiVersion: projectcalico.org/v3
kind: NetworkPolicy
metadata:
  name: protocol-examples
  namespace: production
spec:
  selector: app == 'backend'

  ingress:
    # TCP 특정 포트
    - action: Allow
      protocol: TCP
      destination:
        ports:
          - 80
          - 443
          - 8080:8090  # 포트 범위

    # UDP
    - action: Allow
      protocol: UDP
      destination:
        ports:
          - 53

    # ICMP (IPv4)
    - action: Allow
      protocol: ICMP
      icmp:
        type: 8  # Echo Request
        code: 0

    # ICMPv6
    - action: Allow
      protocol: ICMPv6
      icmp:
        type: 128  # Echo Request
        code: 0

    # SCTP
    - action: Allow
      protocol: SCTP
      destination:
        ports:
          - 36412  # S1AP

    # 모든 프로토콜
    - action: Allow
      protocol: TCP
      destination:
        ports:
          - 1:65535  # 모든 포트

Source/Destination 지정

yaml

apiVersion: projectcalico.org/v3
kind: NetworkPolicy
metadata:
  name: source-dest-examples
  namespace: production
spec:
  selector: app == 'backend'

  ingress:
    # Pod 셀렉터
    - action: Allow
      source:
        selector: app == 'frontend'
      destination:
        ports:
          - 8080

    # 네임스페이스 셀렉터
    - action: Allow
      source:
        namespaceSelector: env == 'production'
      destination:
        ports:
          - 8080

    # 네임스페이스 + Pod 셀렉터 조합
    - action: Allow
      source:
        selector: app == 'api-gateway'
        namespaceSelector: name == 'ingress'
      destination:
        ports:
          - 8080

    # CIDR 블록
    - action: Allow
      source:
        nets:
          - 10.0.0.0/8
          - 172.16.0.0/12
        notNets:
          - 10.0.100.0/24  # 제외할 서브넷
      destination:
        ports:
          - 8080

    # 서비스 계정 기반
    - action: Allow
      source:
        serviceAccounts:
          names:
            - frontend-sa
            - api-gateway-sa
          selector: role == 'frontend'

GlobalNetworkPolicy

GlobalNetworkPolicy는 클러스터 전체에 적용되는 정책입니다.

Default Deny 정책

yaml

# 기본 거부 정책 (모든 트래픽 차단)
apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: default-deny
spec:
  # 모든 Pod에 적용
  selector: all()

  # 높은 order 값 (다른 정책보다 나중에 평가)
  order: 10000

  # Ingress와 Egress 모두 적용
  types:
    - Ingress
    - Egress

  # 빈 규칙 = 모두 거부
  # ingress: []
  # egress: []

DNS 허용 정책

yaml

apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: allow-dns
spec:
  selector: all()
  order: 100

  egress:
    # CoreDNS/kube-dns로 DNS 쿼리 허용
    - action: Allow
      protocol: UDP
      destination:
        selector: k8s-app == 'kube-dns'
        ports:
          - 53

    - action: Allow
      protocol: TCP
      destination:
        selector: k8s-app == 'kube-dns'
        ports:
          - 53

    # 외부 DNS 서버 허용 (선택적)
    - action: Allow
      protocol: UDP
      destination:
        nets:
          - 8.8.8.8/32
          - 8.8.4.4/32
        ports:
          - 53

외부 Egress 차단

yaml

apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: deny-external-egress
spec:
  # internet-access 레이블이 없는 Pod에 적용
  selector: "!has(internet-access)"
  order: 200

  egress:
    # 내부 네트워크만 허용
    - action: Allow
      destination:
        nets:
          - 10.0.0.0/8
          - 172.16.0.0/12
          - 192.168.0.0/16

    # 외부 모두 거부
    - action: Deny
      destination:
        notNets:
          - 10.0.0.0/8
          - 172.16.0.0/12
          - 192.168.0.0/16

Kubernetes API 서버 접근 제어

yaml

apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: allow-kube-api
spec:
  selector: all()
  order: 150

  egress:
    # Kubernetes API 서버 접근 허용
    - action: Allow
      protocol: TCP
      destination:
        nets:
          - 10.96.0.1/32  # kubernetes.default ClusterIP
        ports:
          - 443

    # API 서버의 실제 IP (노드 IP 또는 로드밸런서)
    - action: Allow
      protocol: TCP
      destination:
        nets:
          - 10.0.1.0/24  # Control plane 서브넷
        ports:
          - 6443

NetworkSet / GlobalNetworkSet

NetworkSet은 IP 주소 집합을 정의하여 정책에서 재사용합니다.

NetworkSet (네임스페이스 범위)

yaml

# 외부 데이터베이스 IP 집합
apiVersion: projectcalico.org/v3
kind: NetworkSet
metadata:
  name: external-databases
  namespace: production
  labels:
    service-type: database
    environment: production
spec:
  nets:
    - 10.100.10.10/32  # Primary PostgreSQL
    - 10.100.10.11/32  # Secondary PostgreSQL
    - 10.100.20.10/32  # MongoDB Primary
    - 10.100.20.11/32  # MongoDB Secondary
    - 10.100.30.0/24   # Redis Cluster
---
# NetworkSet 참조 정책
apiVersion: projectcalico.org/v3
kind: NetworkPolicy
metadata:
  name: allow-database-access
  namespace: production
spec:
  selector: app == 'backend'

  egress:
    - action: Allow
      protocol: TCP
      destination:
        # NetworkSet 참조 (레이블 셀렉터 사용)
        selector: service-type == 'database'
        namespaceSelector: projectcalico.org/name == 'production'
        ports:
          - 5432  # PostgreSQL
          - 27017 # MongoDB
          - 6379  # Redis

GlobalNetworkSet (클러스터 전역)

yaml

# 신뢰할 수 있는 파트너 IP
apiVersion: projectcalico.org/v3
kind: GlobalNetworkSet
metadata:
  name: trusted-partners
  labels:
    partner: trusted
    access-level: external
spec:
  nets:
    - 203.0.113.0/24    # Partner A 네트워크
    - 198.51.100.0/24   # Partner B 네트워크
    - 192.0.2.10/32     # Partner C 단일 IP
---
# 차단해야 할 악성 IP
apiVersion: projectcalico.org/v3
kind: GlobalNetworkSet
metadata:
  name: blocked-ips
  labels:
    threat: malicious
spec:
  nets:
    - 198.18.0.0/15     # 알려진 악성 대역
    - 192.0.2.100/32    # 특정 악성 IP
---
# GlobalNetworkSet 참조 정책
apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: block-malicious-traffic
spec:
  selector: all()
  order: 10  # 가장 먼저 평가

  ingress:
    # 악성 IP 차단
    - action: Deny
      source:
        selector: "global(threat == 'malicious')"

    # 신뢰할 수 있는 파트너 허용
    - action: Allow
      source:
        selector: "global(partner == 'trusted')"
      destination:
        ports:
          - 443

Tier 기반 정책

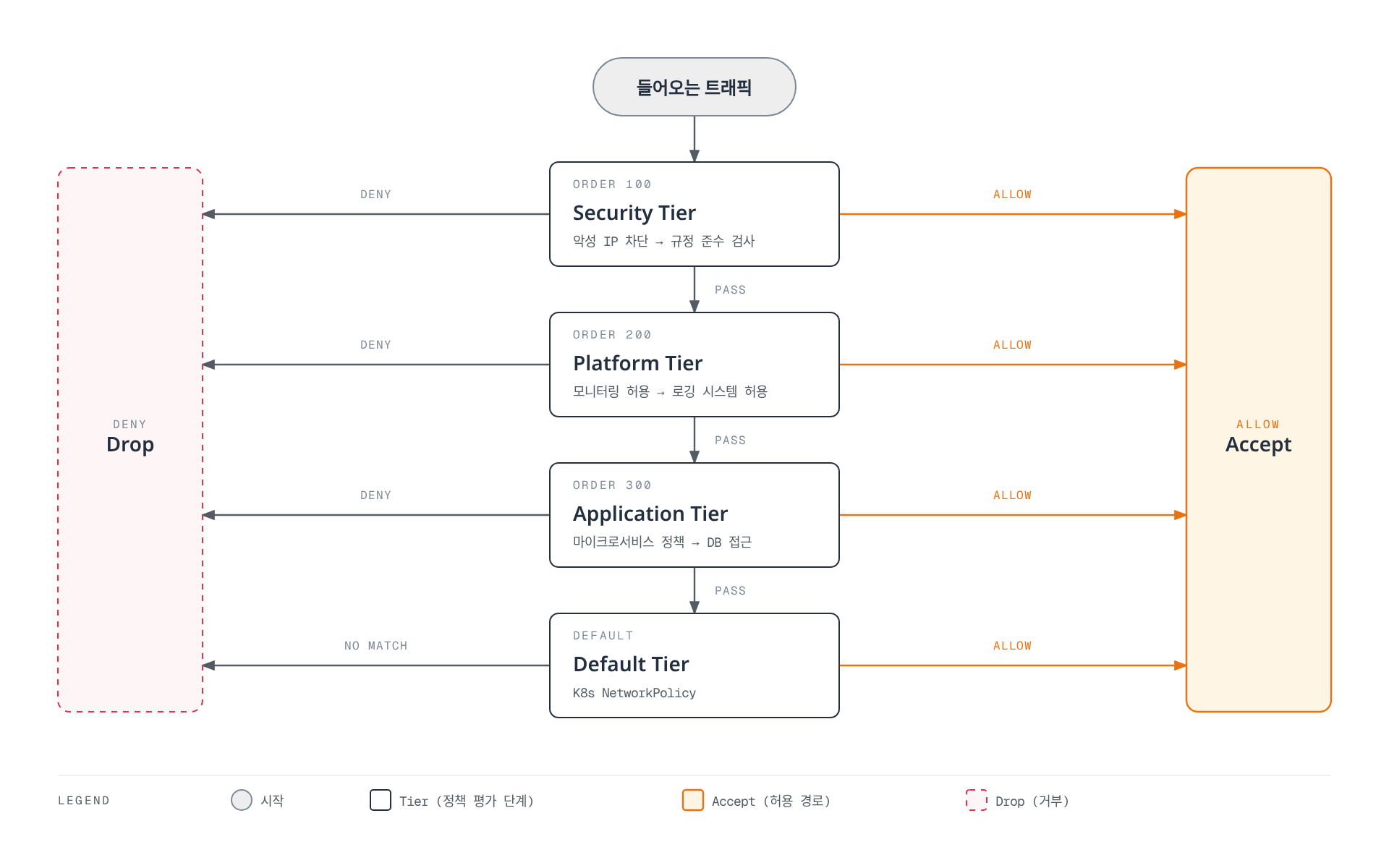

Calico Network Policy Tier 평가 흐름

Tier는 정책을 계층화하여 관리합니다. 보안팀, 플랫폼팀, 애플리케이션팀이 각자의 영역에서 정책을 관리할 수 있습니다.

Tier 정의

yaml

# Security Tier - 보안팀 관리
apiVersion: projectcalico.org/v3
kind: Tier
metadata:
  name: security
spec:
  order: 100
---
# Platform Tier - 플랫폼팀 관리
apiVersion: projectcalico.org/v3
kind: Tier
metadata:
  name: platform
spec:
  order: 200
---
# Application Tier - 개발팀 관리
apiVersion: projectcalico.org/v3
kind: Tier
metadata:
  name: application
spec:
  order: 300
---
# Default Tier (기본 제공)
# 모든 Kubernetes NetworkPolicy는 이 Tier에 속함
# order: 무한대 (가장 마지막)

Tier 평가 흐름

들어오는 트래픽이 Security, Platform, Application, Default 네 개의 Tier를 order 순서로 통과하며, 각 Tier에서 규칙에 매치되면 즉시 Drop 또는 Accept로 보내고 매치되지 않으면 Pass로 다음 Tier에 넘어가는 정책 평가 흐름을 보여준다.

Tier 정책 예시

yaml

# Security Tier: 악성 트래픽 차단
apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: security.block-malicious
spec:
  tier: security
  order: 10
  selector: all()

  ingress:
    # 악성 IP 차단
    - action: Deny
      source:
        selector: "global(threat == 'malicious')"

    # 나머지는 다음 Tier로
    - action: Pass

  egress:
    - action: Pass
---
# Security Tier: PCI DSS 규정 준수
apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: security.pci-compliance
spec:
  tier: security
  order: 20
  # PCI 범위 워크로드에만 적용
  selector: has(pci-scope)

  ingress:
    # PCI 범위 내에서만 통신 허용
    - action: Allow
      source:
        selector: has(pci-scope)

    # PCI 범위 외부로부터 거부
    - action: Deny
      source:
        selector: "!has(pci-scope)"
---
# Platform Tier: 모니터링 허용
apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: platform.allow-monitoring
spec:
  tier: platform
  order: 10
  selector: all()

  ingress:
    # Prometheus 스크래핑 허용
    - action: Allow
      protocol: TCP
      source:
        namespaceSelector: name == 'monitoring'
        selector: app == 'prometheus'
      destination:
        ports:
          - 9090
          - 9091
          - 9100

    # 나머지는 다음 Tier로
    - action: Pass
---
# Platform Tier: 로깅 Egress 허용
apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: platform.allow-logging
spec:
  tier: platform
  order: 20
  selector: all()

  egress:
    # Fluentd/Fluent Bit으로 로그 전송 허용
    - action: Allow
      protocol: TCP
      destination:
        namespaceSelector: name == 'logging'
        selector: app in {'fluentd', 'fluent-bit'}
        ports:
          - 24224

    - action: Pass
---
# Application Tier: 마이크로서비스 정책
apiVersion: projectcalico.org/v3
kind: NetworkPolicy
metadata:
  name: application.frontend-policy
  namespace: production
spec:
  tier: application
  order: 10
  selector: app == 'frontend'

  ingress:
    # 인그레스 컨트롤러에서만 허용
    - action: Allow
      protocol: TCP
      source:
        namespaceSelector: name == 'ingress-nginx'
        selector: app.kubernetes.io/name == 'ingress-nginx'
      destination:
        ports:
          - 8080

  egress:
    # Backend API 접근 허용
    - action: Allow
      protocol: TCP
      destination:
        selector: app == 'backend'
        ports:
          - 8080

Tier + RBAC 통합

각 팀에게 자신의 Tier에서만 정책을 관리할 수 있는 권한을 부여합니다.

yaml

# Security Team - security tier 관리 권한
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: calico-security-tier-admin
rules:
  - apiGroups: ["projectcalico.org"]
    resources: ["globalnetworkpolicies"]
    resourceNames: ["security.*"]
    verbs: ["get", "list", "watch", "create", "update", "patch", "delete"]
  - apiGroups: ["projectcalico.org"]
    resources: ["tiers"]
    resourceNames: ["security"]
    verbs: ["get", "list", "watch"]
---
# Platform Team - platform tier 관리 권한
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: calico-platform-tier-admin
rules:
  - apiGroups: ["projectcalico.org"]
    resources: ["globalnetworkpolicies"]
    resourceNames: ["platform.*"]
    verbs: ["get", "list", "watch", "create", "update", "patch", "delete"]
  - apiGroups: ["projectcalico.org"]
    resources: ["tiers"]
    resourceNames: ["platform"]
    verbs: ["get", "list", "watch"]
---
# Application Team - 네임스페이스별 application tier 정책 관리
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
  name: calico-app-policy-admin
  namespace: production
rules:
  - apiGroups: ["projectcalico.org"]
    resources: ["networkpolicies"]
    verbs: ["get", "list", "watch", "create", "update", "patch", "delete"]

FQDN 기반 Egress 정책

도메인 이름을 기반으로 Egress 트래픽을 제어합니다.

yaml

apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: allow-specific-domains
spec:
  selector: app == 'backend'
  order: 300

  egress:
    # AWS 서비스 접근 허용
    - action: Allow
      protocol: TCP
      destination:
        domains:
          - "*.amazonaws.com"
          - "*.aws.amazon.com"
        ports:
          - 443

    # GitHub API 접근 허용
    - action: Allow
      protocol: TCP
      destination:
        domains:
          - "api.github.com"
          - "github.com"
        ports:
          - 443

    # 특정 외부 API 허용
    - action: Allow
      protocol: TCP
      destination:
        domains:
          - "api.stripe.com"
          - "api.sendgrid.com"
        ports:
          - 443

    # 다른 외부 도메인 차단
    - action: Deny
      destination:
        notNets:
          - 10.0.0.0/8
          - 172.16.0.0/12
          - 192.168.0.0/16

FQDN 정책 동작 원리:

DNS 쿼리 모니터링: Calico가 DNS 응답을 모니터링
IP 매핑 유지: 도메인과 IP 매핑을 동적으로 관리
정책 적용: 해당 IP로의 트래픽에 정책 적용

L7 (HTTP) 정책

Calico Enterprise 또는 Envoy 프록시 통합 시 L7 정책을 사용할 수 있습니다.

yaml

apiVersion: projectcalico.org/v3
kind: NetworkPolicy
metadata:
  name: l7-api-policy
  namespace: production
spec:
  selector: app == 'api-server'

  ingress:
    # GET 요청만 허용 (읽기 전용)
    - action: Allow
      protocol: TCP
      source:
        selector: role == 'reader'
      destination:
        ports:
          - 8080
      http:
        methods:
          - GET
          - HEAD
        paths:
          - prefix: "/api/v1/read"

    # 관리자는 모든 메서드 허용
    - action: Allow
      protocol: TCP
      source:
        selector: role == 'admin'
      destination:
        ports:
          - 8080
      http:
        methods:
          - GET
          - POST
          - PUT
          - DELETE
          - PATCH
        paths:
          - prefix: "/api/"

    # /health 엔드포인트는 모두 허용
    - action: Allow
      protocol: TCP
      destination:
        ports:
          - 8080
      http:
        methods:
          - GET
        paths:
          - exact: "/health"
          - exact: "/ready"

HostEndpoint 보호

HostEndpoint는 노드 자체의 네트워크 인터페이스를 보호합니다.

HostEndpoint 정의

yaml

# 노드의 eth0 인터페이스 보호
apiVersion: projectcalico.org/v3
kind: HostEndpoint
metadata:
  name: node-1-eth0
  labels:
    host: node-1
    interface: eth0
    role: worker
spec:
  node: node-1
  interfaceName: eth0
  expectedIPs:
    - 10.0.1.10
---
# Control plane 노드 보호
apiVersion: projectcalico.org/v3
kind: HostEndpoint
metadata:
  name: control-plane-1-eth0
  labels:
    host: control-plane-1
    interface: eth0
    role: control-plane
spec:
  node: control-plane-1
  interfaceName: eth0
  expectedIPs:
    - 10.0.1.5

HostEndpoint 정책

yaml

# 노드 레벨 방화벽 정책
apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: host-default-deny
spec:
  selector: has(host)
  order: 10000

  # HostEndpoint에 적용
  applyOnForward: true

  types:
    - Ingress
    - Egress

  # 기본 거부 (빈 규칙)
---
apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: host-allow-ssh
spec:
  selector: has(host)
  order: 100
  applyOnForward: true

  ingress:
    # Bastion에서만 SSH 허용
    - action: Allow
      protocol: TCP
      source:
        nets:
          - 10.0.0.0/24  # Bastion 서브넷
      destination:
        ports:
          - 22
---
apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: host-allow-kubelet
spec:
  selector: role == 'control-plane'
  order: 200
  applyOnForward: true

  ingress:
    # API 서버에서 kubelet 접근 허용
    - action: Allow
      protocol: TCP
      source:
        selector: role == 'control-plane'
      destination:
        ports:
          - 10250  # kubelet
          - 10255  # kubelet read-only

DoNotTrack / PreDNAT 정책

DoNotTrack 정책

연결 추적을 우회하는 고성능 정책입니다.

yaml

apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: high-perf-dns
spec:
  selector: app == 'dns-server'
  order: 10

  # 연결 추적 비활성화
  doNotTrack: true

  ingress:
    - action: Allow
      protocol: UDP
      destination:
        ports:
          - 53
    - action: Allow
      protocol: TCP
      destination:
        ports:
          - 53

DoNotTrack 사용 사례:

고성능 DNS 서버
대량 UDP 트래픽 처리
상태 비저장 서비스

PreDNAT 정책

DNAT 변환 전에 원본 목적지 IP를 기준으로 정책을 적용합니다.

yaml

apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: protect-nodeport
spec:
  selector: all()
  order: 50

  # DNAT 이전에 평가
  preDNAT: true
  applyOnForward: true

  ingress:
    # NodePort 범위에 대한 접근 제어
    - action: Allow
      protocol: TCP
      source:
        nets:
          - 10.0.0.0/8  # 내부 네트워크
      destination:
        ports:
          - 30000:32767  # NodePort 범위

    # 외부에서 NodePort 접근 차단
    - action: Deny
      protocol: TCP
      destination:
        ports:
          - 30000:32767

정책 디버깅

calicoctl을 통한 정책 확인

bash

# 모든 정책 목록
calicoctl get networkpolicy -A
calicoctl get globalnetworkpolicy

# 특정 정책 상세 확인
calicoctl get networkpolicy allow-frontend -n production -o yaml

# 특정 엔드포인트에 적용된 정책 확인
calicoctl get workloadendpoint -n production
calicoctl get workloadendpoint <endpoint-name> -n production -o yaml

정책 추적

bash

# 특정 트래픽 경로 추적
calicoctl policy-trace \
  --source-namespace production \
  --source-selector app==frontend \
  --dest-namespace production \
  --dest-selector app==backend \
  --protocol TCP \
  --dest-port 8080

# Felix 로그에서 정책 매치 확인
kubectl logs -n calico-system -l k8s-app=calico-node -c calico-node | grep -i policy

iptables 규칙 확인 (iptables 모드)

bash

# calico-node Pod에서 iptables 규칙 확인
kubectl exec -n calico-system <calico-node-pod> -c calico-node -- iptables -L -n -v

# 특정 체인 확인
kubectl exec -n calico-system <calico-node-pod> -c calico-node -- \
  iptables -L cali-pi-<policy-hash> -n -v

# 드롭된 패킷 확인
kubectl exec -n calico-system <calico-node-pod> -c calico-node -- \
  iptables -L -n -v | grep -i drop

Felix 로그 분석

bash

# Felix 로그 확인
kubectl logs -n calico-system -l k8s-app=calico-node -c calico-node

# 정책 관련 로그만 필터링
kubectl logs -n calico-system -l k8s-app=calico-node -c calico-node | grep -E "(policy|Policy)"

# 드롭된 패킷 로그 (Log 액션 사용 시)
kubectl logs -n calico-system -l k8s-app=calico-node -c calico-node | grep -i "drop\|deny"

일반적인 정책 패턴

1. 마이크로서비스 패턴

yaml

# Frontend -> Backend -> Database 패턴
---
# Frontend 정책
apiVersion: projectcalico.org/v3
kind: NetworkPolicy
metadata:
  name: frontend-policy
  namespace: production
spec:
  selector: app == 'frontend'

  ingress:
    - action: Allow
      protocol: TCP
      source:
        namespaceSelector: name == 'ingress-nginx'
      destination:
        ports:
          - 8080

  egress:
    - action: Allow
      protocol: TCP
      destination:
        selector: app == 'backend'
        ports:
          - 8080
---
# Backend 정책
apiVersion: projectcalico.org/v3
kind: NetworkPolicy
metadata:
  name: backend-policy
  namespace: production
spec:
  selector: app == 'backend'

  ingress:
    - action: Allow
      protocol: TCP
      source:
        selector: app == 'frontend'
      destination:
        ports:
          - 8080

  egress:
    - action: Allow
      protocol: TCP
      destination:
        selector: app == 'database'
        ports:
          - 5432
---
# Database 정책
apiVersion: projectcalico.org/v3
kind: NetworkPolicy
metadata:
  name: database-policy
  namespace: production
spec:
  selector: app == 'database'

  ingress:
    - action: Allow
      protocol: TCP
      source:
        selector: app == 'backend'
      destination:
        ports:
          - 5432

  egress:
    # 데이터베이스는 외부 Egress 불필요
    - action: Deny

2. 멀티 테넌트 격리

yaml

# 테넌트별 네임스페이스 격리
apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: tenant-isolation
spec:
  # 테넌트 레이블이 있는 네임스페이스에만 적용
  namespaceSelector: has(tenant)
  selector: all()
  order: 500

  ingress:
    # 같은 테넌트 네임스페이스에서만 허용
    - action: Allow
      source:
        namespaceSelector: tenant == '${namespace.labels.tenant}'

  egress:
    # 같은 테넌트 네임스페이스로만 허용
    - action: Allow
      destination:
        namespaceSelector: tenant == '${namespace.labels.tenant}'

3. Zero Trust with Default Deny

yaml

# Step 1: 기본 거부
apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: default-deny-all
spec:
  selector: all()
  order: 10000
  types:
    - Ingress
    - Egress
---
# Step 2: DNS 허용
apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: allow-dns
spec:
  selector: all()
  order: 100
  egress:
    - action: Allow
      protocol: UDP
      destination:
        selector: k8s-app == 'kube-dns'
        ports:
          - 53
---
# Step 3: 필요한 서비스만 명시적 허용
# (각 서비스별 NetworkPolicy 작성)

4. Egress 제어 (특정 외부 서비스만 허용)

yaml

apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: controlled-egress
spec:
  selector: egress-controlled == 'true'
  order: 300

  egress:
    # 내부 네트워크 허용
    - action: Allow
      destination:
        nets:
          - 10.0.0.0/8

    # 특정 외부 서비스만 허용
    - action: Allow
      protocol: TCP
      destination:
        domains:
          - "*.amazonaws.com"
        ports:
          - 443

    # 나머지 외부 차단
    - action: Deny
      destination:
        notNets:
          - 10.0.0.0/8
          - 172.16.0.0/12
          - 192.168.0.0/16

5. 공유 서비스 허용 (네임스페이스 격리 + 공유 서비스)

yaml

# 기본 네임스페이스 격리
apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: namespace-isolation
spec:
  selector: all()
  order: 1000

  ingress:
    - action: Allow
      source:
        namespaceSelector: projectcalico.org/name == '${namespace.name}'

  egress:
    - action: Allow
      destination:
        namespaceSelector: projectcalico.org/name == '${namespace.name}'
---
# 공유 서비스 예외 허용
apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: allow-shared-services
spec:
  selector: all()
  order: 500

  egress:
    # Logging 서비스
    - action: Allow
      protocol: TCP
      destination:
        namespaceSelector: name == 'logging'
        ports:
          - 24224

    # Monitoring 서비스
    - action: Allow
      protocol: TCP
      destination:
        namespaceSelector: name == 'monitoring'
        ports:
          - 9090

    # 인증 서비스
    - action: Allow
      protocol: TCP
      destination:
        namespaceSelector: name == 'auth'
        selector: app == 'keycloak'
        ports:
          - 8080

정책 성능 최적화

정책 수와 성능

정책 수	Felix 처리 시간	권장 사항
< 100	빠름	문제 없음
100-500	보통	모니터링 권장
500-1000	느림	최적화 필요
> 1000	매우 느림	정책 통합 필수

최적화 전략

yaml

# 비효율적: 많은 개별 정책
# (각 서비스마다 별도 정책)

# 효율적: 셀렉터를 활용한 통합 정책
apiVersion: projectcalico.org/v3
kind: NetworkPolicy
metadata:
  name: common-backend-policy
  namespace: production
spec:
  # 여러 백엔드 서비스를 하나의 정책으로
  selector: tier == 'backend'

  ingress:
    - action: Allow
      source:
        selector: tier == 'frontend'

bash

# Felix 성능 메트릭 확인
kubectl exec -n calico-system <calico-node-pod> -c calico-node -- \
  curl -s http://localhost:9091/metrics | grep felix_calc

참고 자료

이전: Part 4 - BGP 아키텍처 심화 | 다음: Part 6 - eBPF 데이터플레인 | 메인 페이지로 돌아가기

Traffic Management

Security

Observability

Resilience

Advanced

비교 가이드

ArgoCD

Metrics

Logging

Tracing

Alerting

Observability End-to-End 실습

Part 5: Network Policy ​

개요 ​

Kubernetes NetworkPolicy 기본 ​

표준 NetworkPolicy 구조 ​

Kubernetes NetworkPolicy의 한계 ​

Calico NetworkPolicy ​

기본 구조 ​

셀렉터 문법 ​

Action 유형 ​

프로토콜 및 포트 지정 ​

Source/Destination 지정 ​

GlobalNetworkPolicy ​

Default Deny 정책 ​

DNS 허용 정책 ​

외부 Egress 차단 ​

Kubernetes API 서버 접근 제어 ​

NetworkSet / GlobalNetworkSet ​

NetworkSet (네임스페이스 범위) ​

GlobalNetworkSet (클러스터 전역) ​

Tier 기반 정책 ​

Tier 정의 ​

Tier 평가 흐름 ​

Tier 정책 예시 ​

Tier + RBAC 통합 ​

FQDN 기반 Egress 정책 ​

L7 (HTTP) 정책 ​

HostEndpoint 보호 ​

HostEndpoint 정의 ​

HostEndpoint 정책 ​

DoNotTrack / PreDNAT 정책 ​

DoNotTrack 정책 ​

PreDNAT 정책 ​

정책 디버깅 ​

calicoctl을 통한 정책 확인 ​

정책 추적 ​

iptables 규칙 확인 (iptables 모드) ​

Felix 로그 분석 ​

일반적인 정책 패턴 ​

1. 마이크로서비스 패턴 ​

2. 멀티 테넌트 격리 ​

3. Zero Trust with Default Deny ​

4. Egress 제어 (특정 외부 서비스만 허용) ​

5. 공유 서비스 허용 (네임스페이스 격리 + 공유 서비스) ​

정책 성능 최적화 ​

정책 수와 성능 ​

최적화 전략 ​

참고 자료 ​

Part 5: Network Policy

개요

Kubernetes NetworkPolicy 기본

표준 NetworkPolicy 구조

Kubernetes NetworkPolicy의 한계

Calico NetworkPolicy

기본 구조

셀렉터 문법

Action 유형

프로토콜 및 포트 지정

Source/Destination 지정

GlobalNetworkPolicy

Default Deny 정책

DNS 허용 정책

외부 Egress 차단

Kubernetes API 서버 접근 제어

NetworkSet / GlobalNetworkSet

NetworkSet (네임스페이스 범위)

GlobalNetworkSet (클러스터 전역)

Tier 기반 정책

Tier 정의

Tier 평가 흐름

Tier 정책 예시

Tier + RBAC 통합

FQDN 기반 Egress 정책

L7 (HTTP) 정책

HostEndpoint 보호

HostEndpoint 정의

HostEndpoint 정책

DoNotTrack / PreDNAT 정책

DoNotTrack 정책

PreDNAT 정책

정책 디버깅

calicoctl을 통한 정책 확인

정책 추적

iptables 규칙 확인 (iptables 모드)

Felix 로그 분석

일반적인 정책 패턴

1. 마이크로서비스 패턴

2. 멀티 테넌트 격리

3. Zero Trust with Default Deny

4. Egress 제어 (특정 외부 서비스만 허용)

5. 공유 서비스 허용 (네임스페이스 격리 + 공유 서비스)

정책 성능 최적화

정책 수와 성능

최적화 전략

참고 자료
