Cilium Service Mesh 아키텍처

지원 버전: Cilium 1.16+, Kubernetes 1.28+ 마지막 업데이트: 2026년 2월 22일

개요

Cilium Service Mesh의 아키텍처는 전통적인 사이드카 기반 서비스 메시와 근본적으로 다릅니다. eBPF를 활용하여 커널 레벨에서 L3/L4 트래픽을 처리하고, 노드당 하나의 공유 Envoy 프록시로 L7 기능을 제공합니다. 이 장에서는 Cilium Service Mesh의 핵심 아키텍처 컴포넌트와 동작 방식을 자세히 설명합니다.

전체 아키텍처

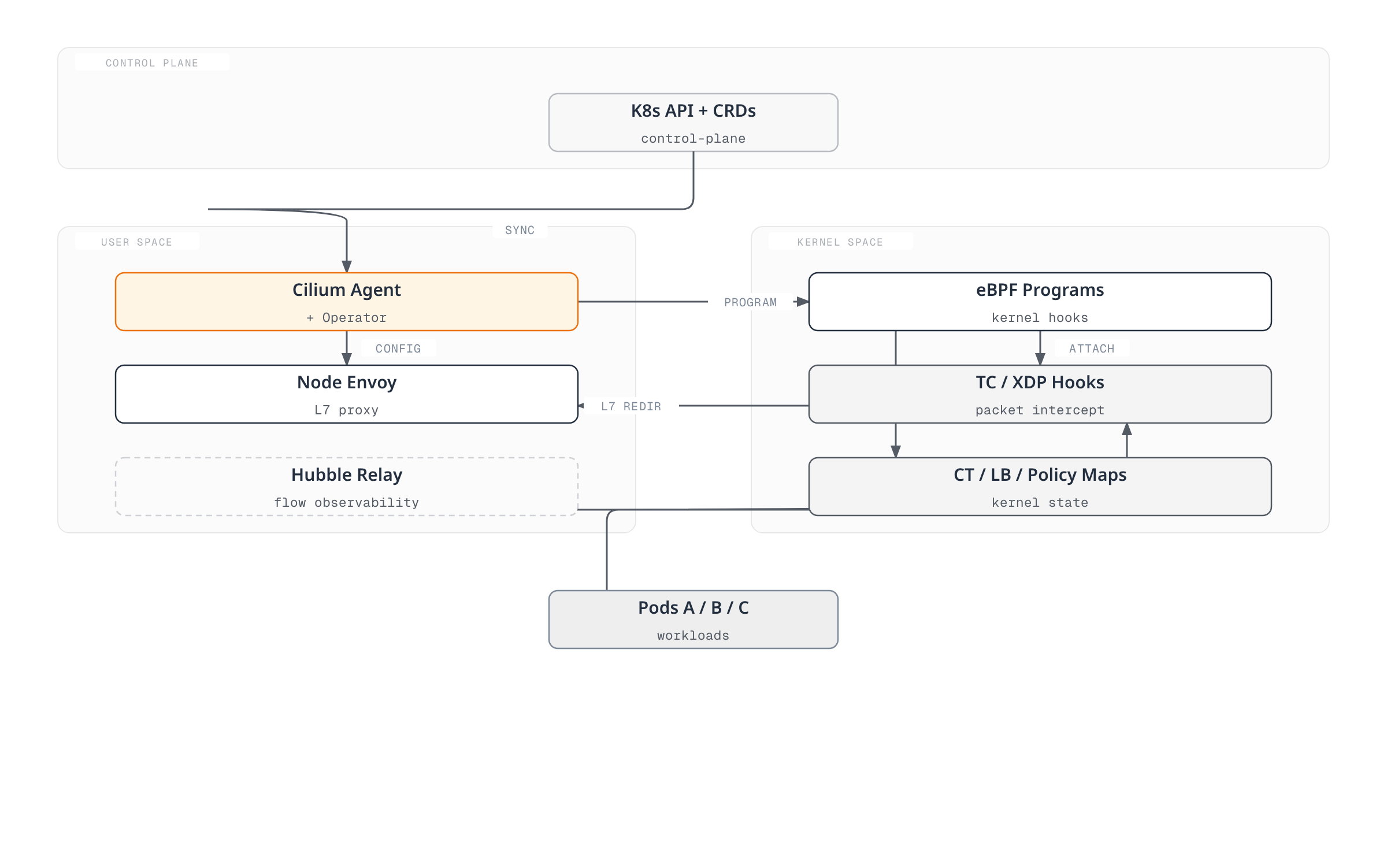

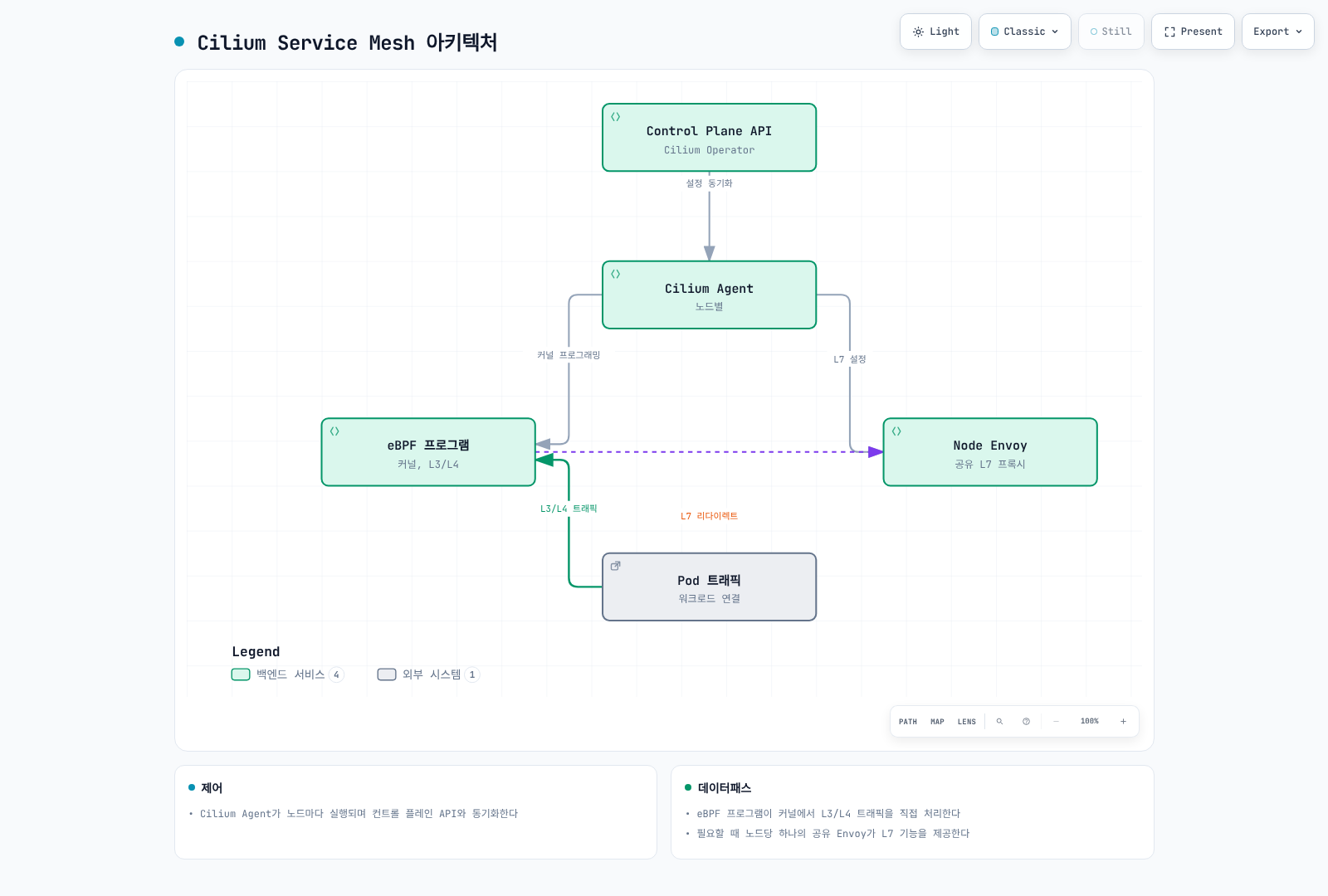

쿠버네티스 노드 안에서 Cilium Agent가 커널의 eBPF 프로그램과 사용자 공간의 노드 Envoy를 제어 플레인 API와 동기화하며 트래픽을 처리하는 구조를 보여준다.

eBPF 데이터패스

eBPF란?

eBPF(extended Berkeley Packet Filter)는 Linux 커널 내에서 샌드박스된 프로그램을 실행할 수 있게 해주는 기술입니다. 커널을 수정하지 않고도 네트워크, 보안, 관찰성 기능을 구현할 수 있습니다.

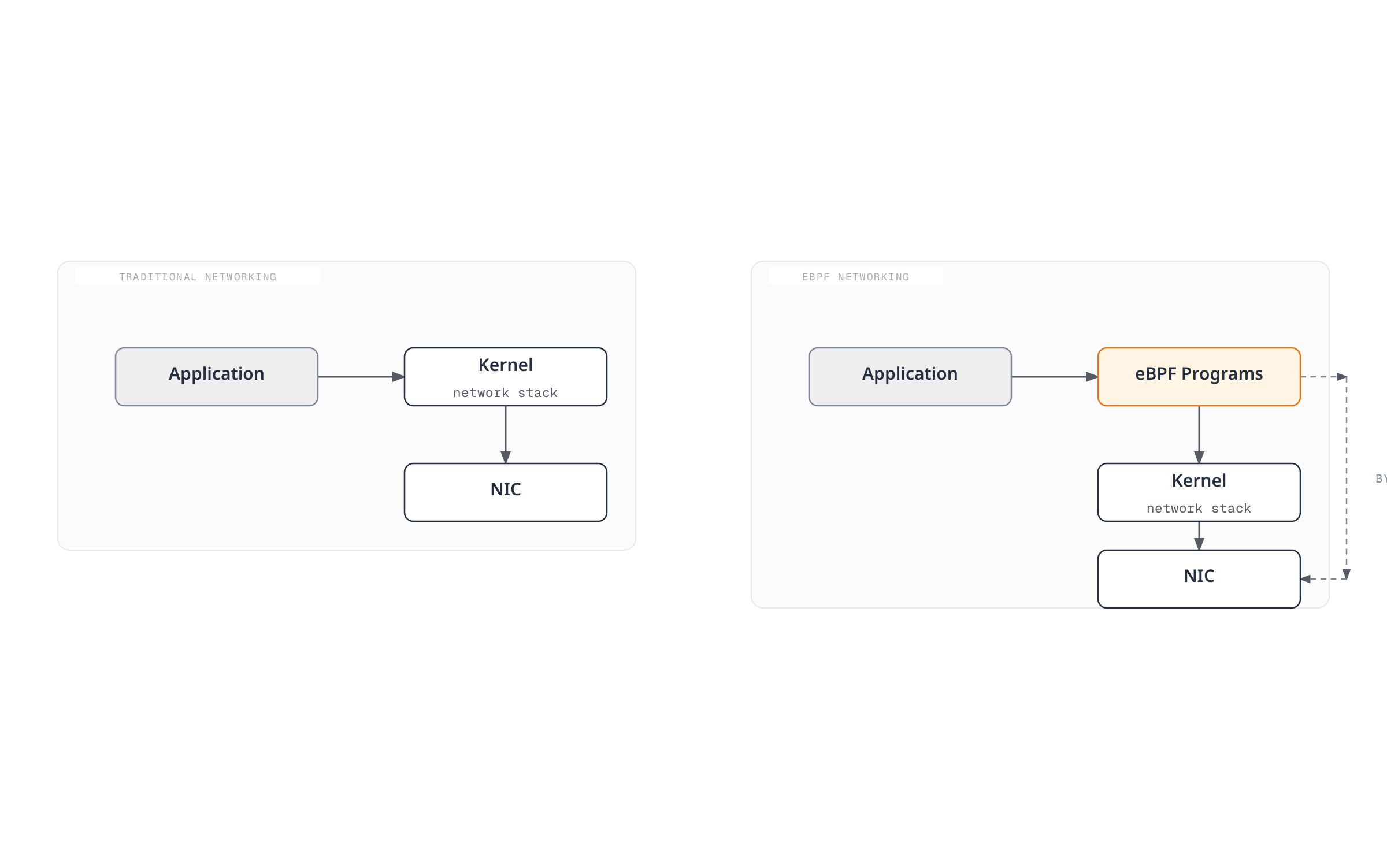

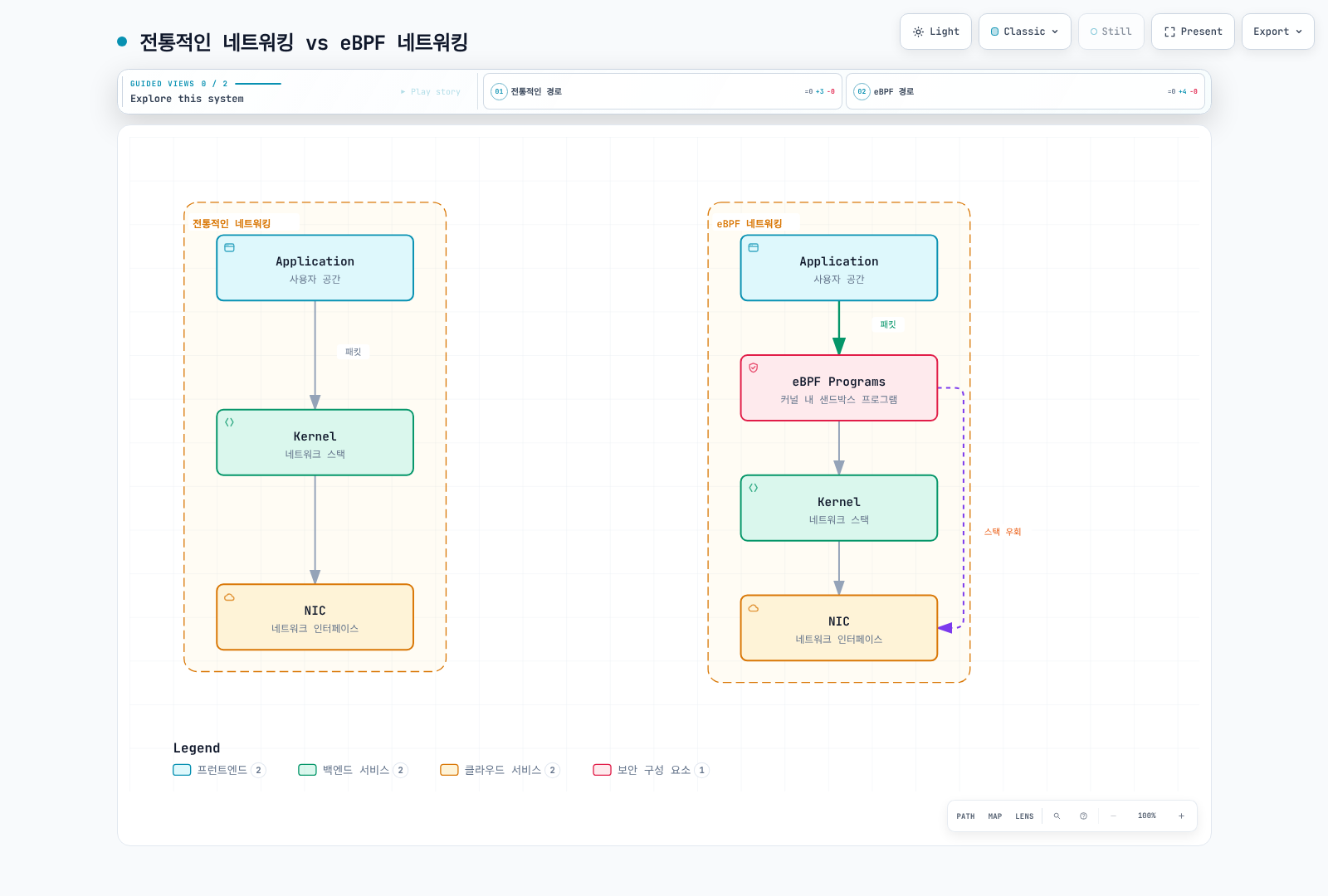

전통적인 네트워킹은 애플리케이션이 커널 네트워크 스택을 거쳐 NIC로 나가지만, eBPF 네트워킹은 커널 진입 전 단계에서 eBPF 프로그램이 패킷을 처리해 필요 시 네트워크 스택을 우회한다.

eBPF 훅 포인트

Cilium은 여러 eBPF 훅 포인트를 활용합니다:

훅 포인트	위치	용도
XDP (eXpress Data Path)	NIC 드라이버	초고속 패킷 처리, DDoS 방어
TC (Traffic Control)	네트워크 스택 진입점	패킷 필터링, 리다이렉션
Socket Operations	소켓 레벨	소켓 연결 가속
cgroup	프로세스 그룹	리소스 제어, 정책 적용

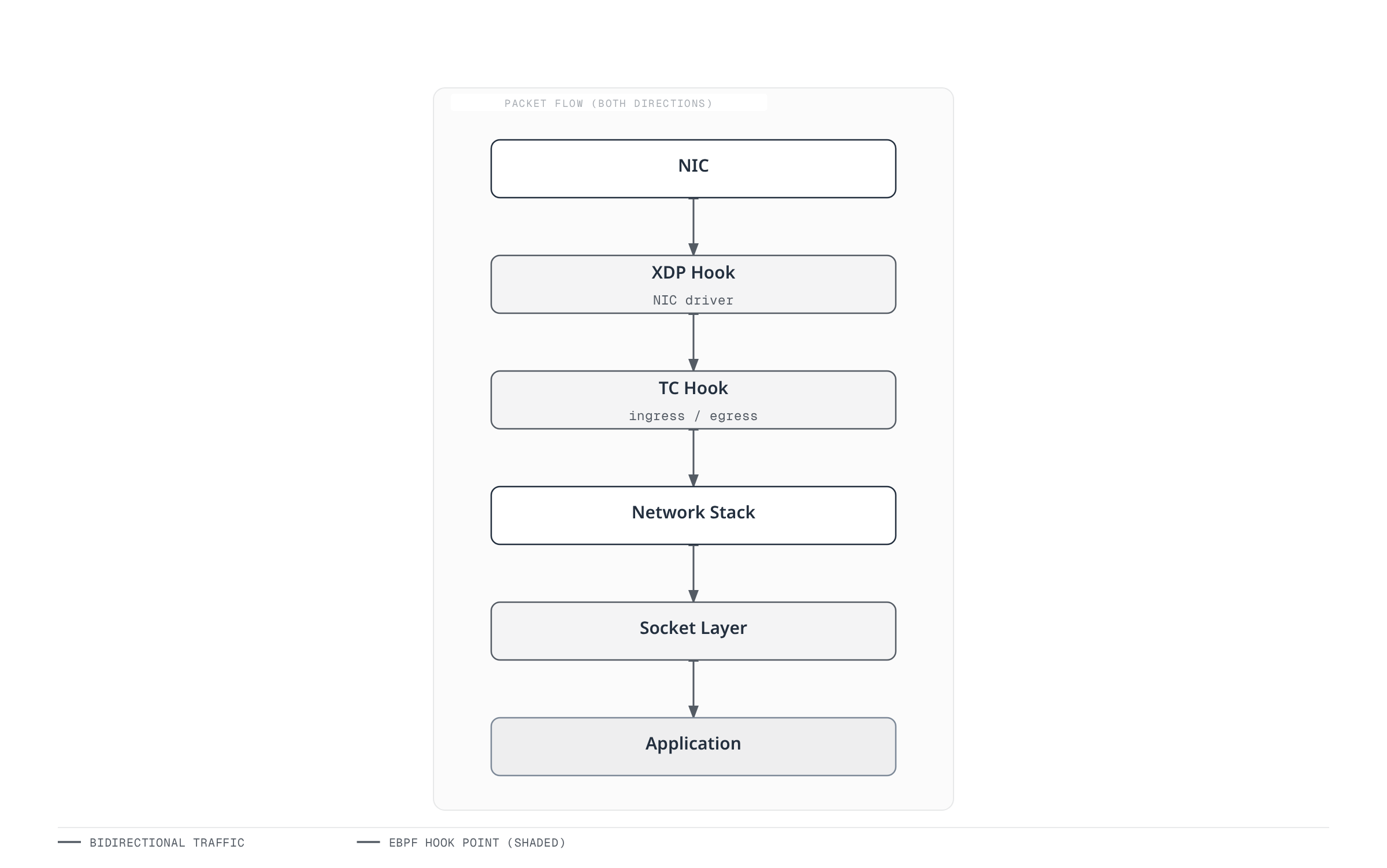

패킷이 NIC에서 애플리케이션까지 오가는 동안 XDP, TC, 소켓 계층에 위치한 eBPF 훅 포인트를 양방향으로 통과하는 경로를 보여준다.

L3/L4 처리

eBPF에서 L3/L4 처리는 다음과 같이 이루어집니다:

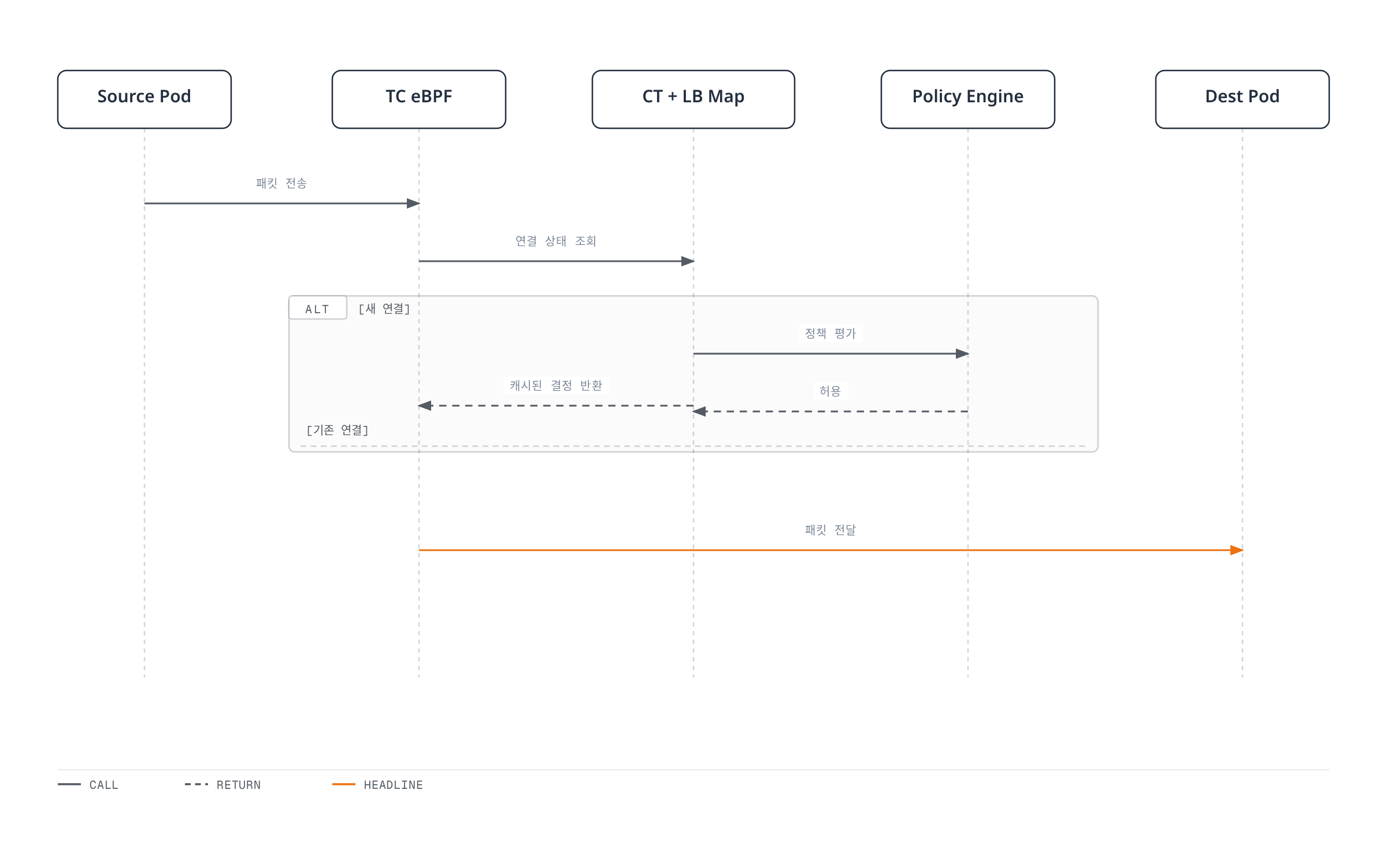

eBPF TC 훅이 새 연결은 정책 엔진 평가를 거치고 기존 연결은 캐시된 결정을 반환한 뒤 목적지 파드로 패킷을 전달하는 흐름을 보여준다.

eBPF 맵 구조

// 연결 추적 맵 (Connection Tracking Map)
struct ct_entry {
    __u32 src_ip;
    __u32 dst_ip;
    __u16 src_port;
    __u16 dst_port;
    __u8  protocol;
    __u64 lifetime;
    __u32 rx_packets;
    __u32 tx_packets;
};

// 서비스 맵 (Service Map)
struct lb_service {
    __u32 service_ip;
    __u16 service_port;
    __u32 backend_count;
    __u32 backend_slot;
};

// 정책 맵 (Policy Map)
struct policy_entry {
    __u32 identity;
    __u16 port;
    __u8  protocol;
    __u8  action;  // ALLOW, DENY, AUDIT
};

kube-proxy 대체

Cilium의 eBPF 기반 로드 밸런서는 kube-proxy를 완전히 대체할 수 있습니다:

yaml

# Cilium 설치 시 kube-proxy 대체 활성화
kubeProxyReplacement: true

# 로드 밸런서 알고리즘 설정
loadBalancer:
  algorithm: maglev  # 또는 random
  mode: dsr          # Direct Server Return

kube-proxy vs Cilium eBPF 비교:

기능	kube-proxy (iptables)	Cilium eBPF
규칙 복잡도	O(n) - 서비스 수에 비례	O(1) - 해시 맵 조회
연결 추적	conntrack 모듈	eBPF CT 맵
DSR 지원	제한적	완전 지원
세션 어피니티	iptables 기반	Maglev 해싱
성능	중간	높음

노드당 Envoy 프록시

사이드카 vs 노드 프록시

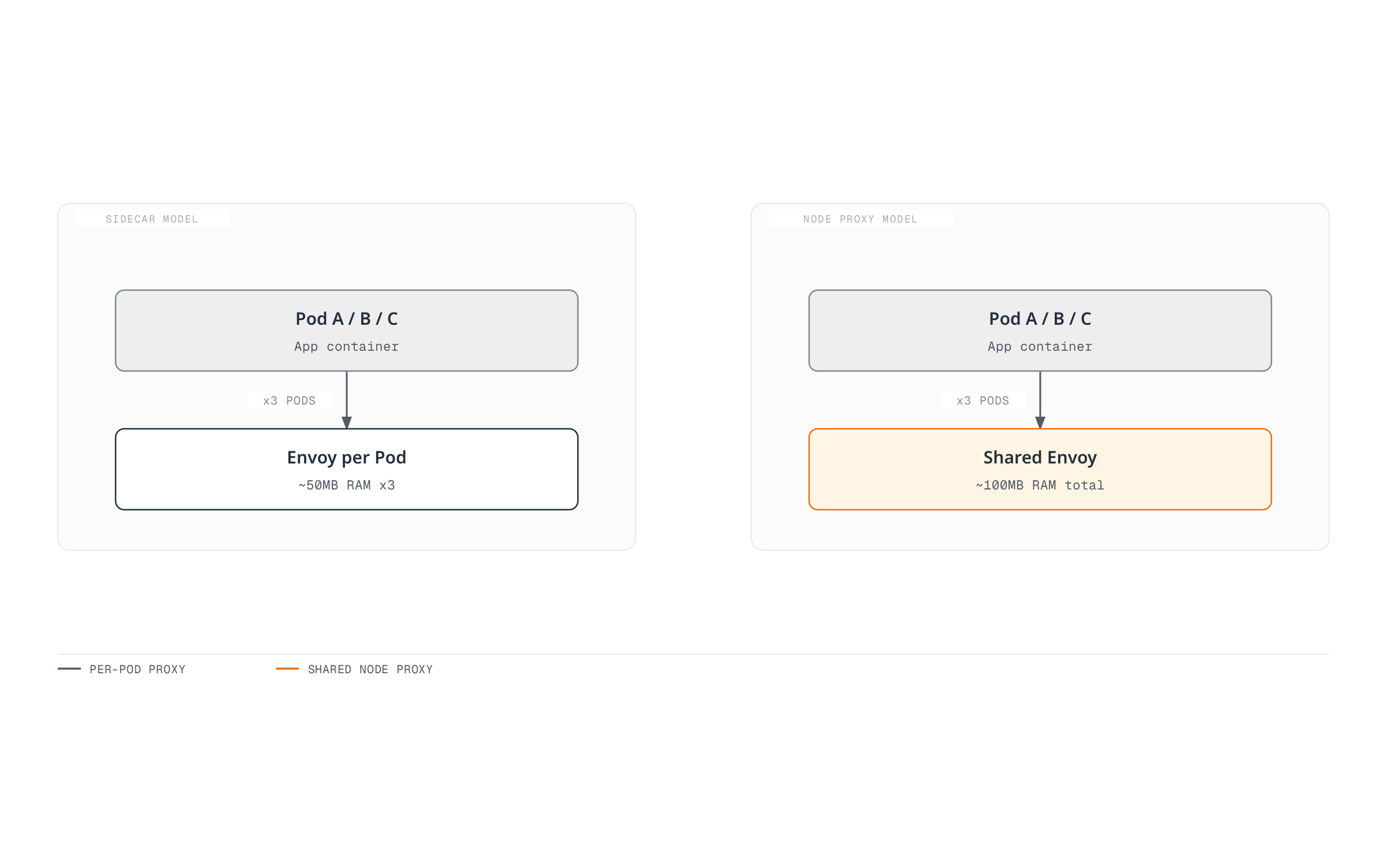

사이드카 모델은 파드마다 별도의 Envoy 프록시를 두지만, 노드 프록시 모델은 노드당 하나의 공유 Envoy가 여러 파드의 트래픽을 함께 처리한다.

Envoy 배포 방식

Cilium은 노드당 하나의 Envoy 프록시를 DaemonSet으로 배포합니다:

bash

# Envoy DaemonSet 확인
kubectl get daemonset -n kube-system cilium-envoy

# 예상 출력
NAME           DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE
cilium-envoy   3         3         3       3            3

L7 처리 흐름

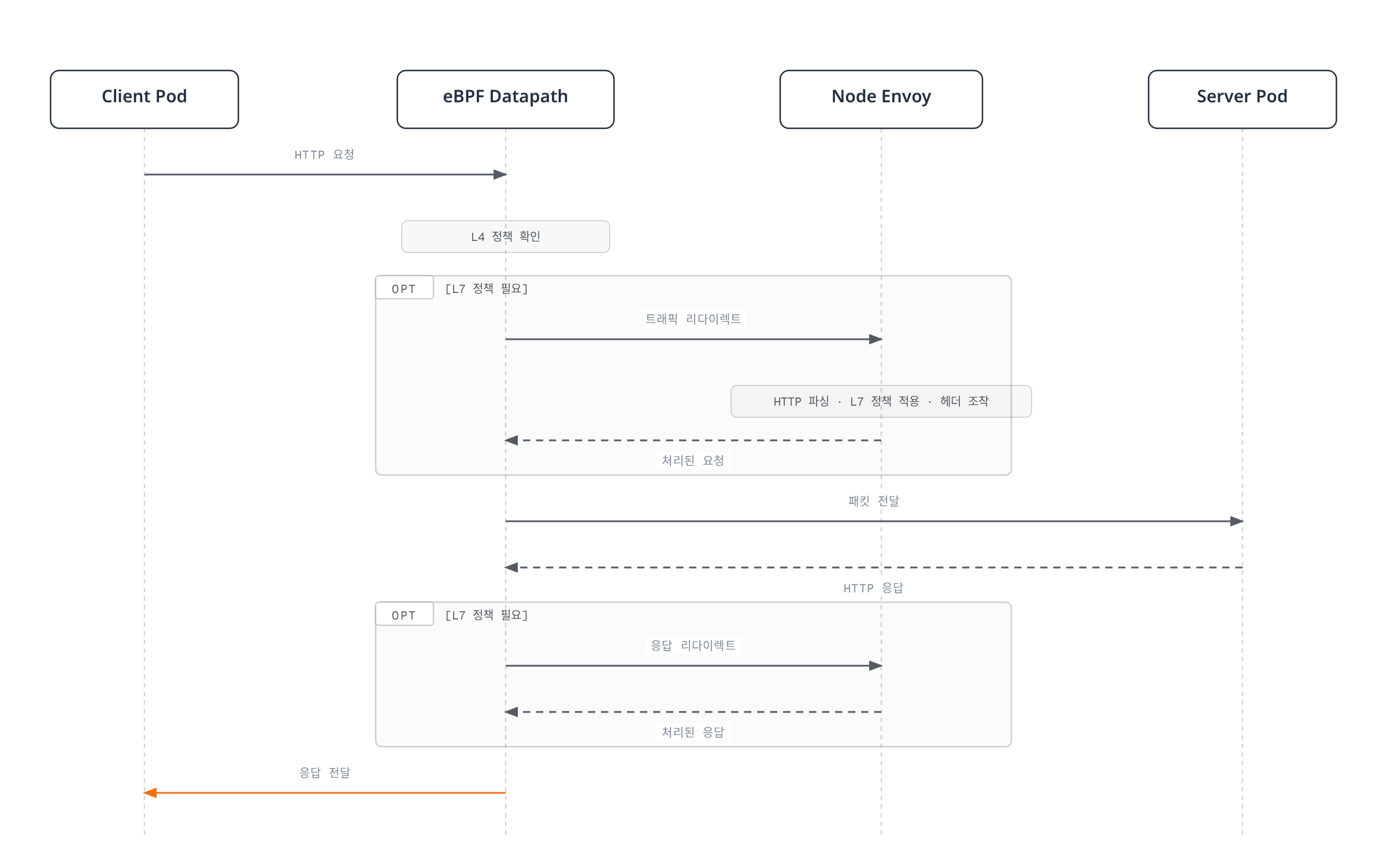

eBPF 데이터패스가 L7 정책이 필요한 요청과 응답만 노드 Envoy로 리다이렉트해 HTTP 파싱과 정책 적용을 수행시키는 흐름을 보여준다.

Envoy 리소스 설정

yaml

# values.yaml
envoy:
  enabled: true
  resources:
    limits:
      cpu: 2000m
      memory: 2Gi
    requests:
      cpu: 100m
      memory: 256Mi

  # Envoy 동시 연결 설정
  maxConnectionsPerHost: 1000
  connectTimeout: 5s

  # 프록시 프로토콜 설정
  proxy:
    protocol:
      http2:
        enabled: true
      tls:
        enabled: true

CRD 모델

Cilium CRD 구조

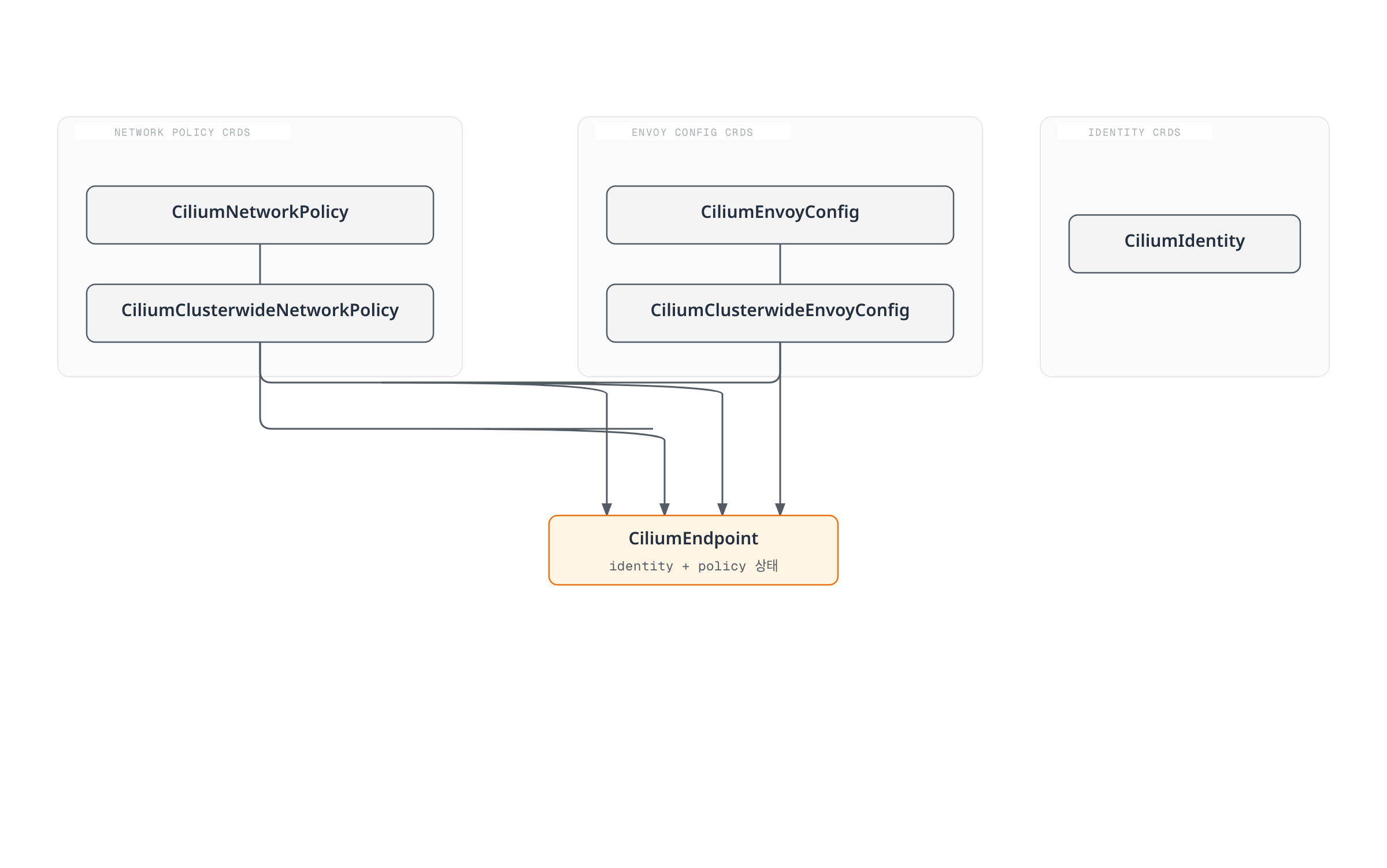

네트워크 정책과 Envoy 설정을 정의하는 여러 Cilium CRD가 모두 CiliumEndpoint 리소스로 귀결되어 파드의 신원과 정책 상태를 나타낸다.

CiliumEnvoyConfig

CiliumEnvoyConfig는 네임스페이스 범위의 Envoy 설정을 정의합니다:

yaml

apiVersion: cilium.io/v2
kind: CiliumEnvoyConfig
metadata:
  name: http-filter
  namespace: default
spec:
  # 이 설정이 적용될 서비스 선택
  services:
  - name: my-service
    namespace: default

  # Envoy 리소스 정의
  resources:
  - "@type": type.googleapis.com/envoy.config.listener.v3.Listener
    name: my-service-listener
    filter_chains:
    - filters:
      - name: envoy.filters.network.http_connection_manager
        typed_config:
          "@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
          stat_prefix: my-service
          route_config:
            name: local_route
            virtual_hosts:
            - name: my-service
              domains: ["*"]
              routes:
              - match:
                  prefix: "/"
                route:
                  cluster: default/my-service
          http_filters:
          - name: envoy.filters.http.router
            typed_config:
              "@type": type.googleapis.com/envoy.extensions.filters.http.router.v3.Router

CiliumClusterwideEnvoyConfig

클러스터 전체에 적용되는 Envoy 설정:

yaml

apiVersion: cilium.io/v2
kind: CiliumClusterwideEnvoyConfig
metadata:
  name: global-ratelimit
spec:
  # 클러스터 전체 서비스에 적용
  services:
  - name: "*"
    namespace: "*"

  resources:
  - "@type": type.googleapis.com/envoy.config.listener.v3.Listener
    name: global-listener
    filter_chains:
    - filters:
      - name: envoy.filters.network.http_connection_manager
        typed_config:
          "@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
          stat_prefix: global
          http_filters:
          - name: envoy.filters.http.local_ratelimit
            typed_config:
              "@type": type.googleapis.com/envoy.extensions.filters.http.local_ratelimit.v3.LocalRateLimit
              stat_prefix: http_local_rate_limiter
              token_bucket:
                max_tokens: 1000
                tokens_per_fill: 100
                fill_interval: 1s
          - name: envoy.filters.http.router
            typed_config:
              "@type": type.googleapis.com/envoy.extensions.filters.http.router.v3.Router

CiliumNetworkPolicy (L7)

L7 규칙이 포함된 네트워크 정책:

yaml

apiVersion: cilium.io/v2
kind: CiliumNetworkPolicy
metadata:
  name: l7-policy
  namespace: default
spec:
  endpointSelector:
    matchLabels:
      app: backend

  ingress:
  - fromEndpoints:
    - matchLabels:
        app: frontend
    toPorts:
    - ports:
      - port: "8080"
        protocol: TCP
      rules:
        http:
        - method: GET
          path: "/api/v1/.*"
          headers:
          - name: "X-Request-ID"
            value: ".*"
        - method: POST
          path: "/api/v1/users"
        - method: DELETE
          path: "/api/v1/users/[0-9]+"

  egress:
  - toEndpoints:
    - matchLabels:
        app: database
    toPorts:
    - ports:
      - port: "5432"
        protocol: TCP

Cilium Agent와 서비스 메시

Cilium Agent 역할

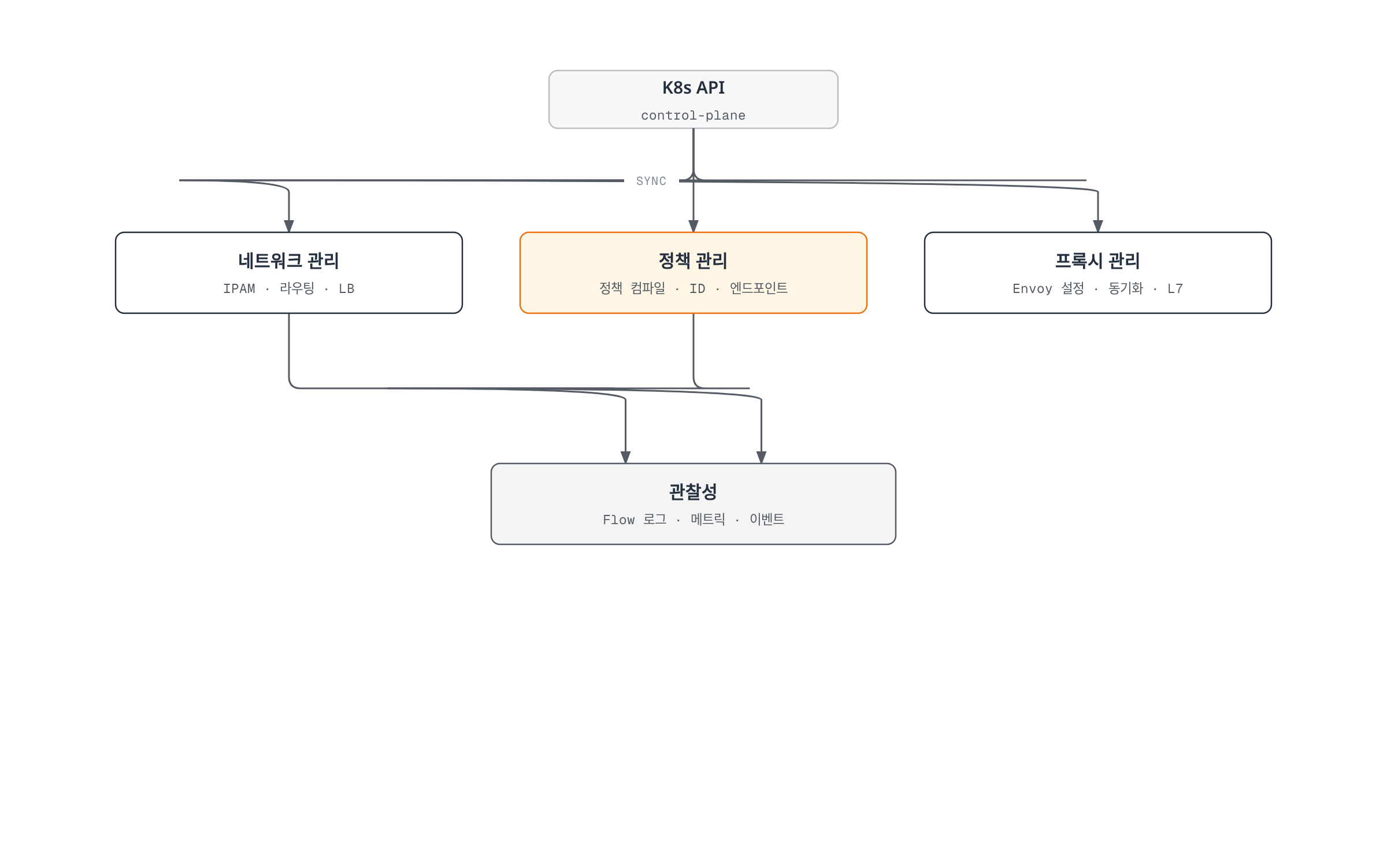

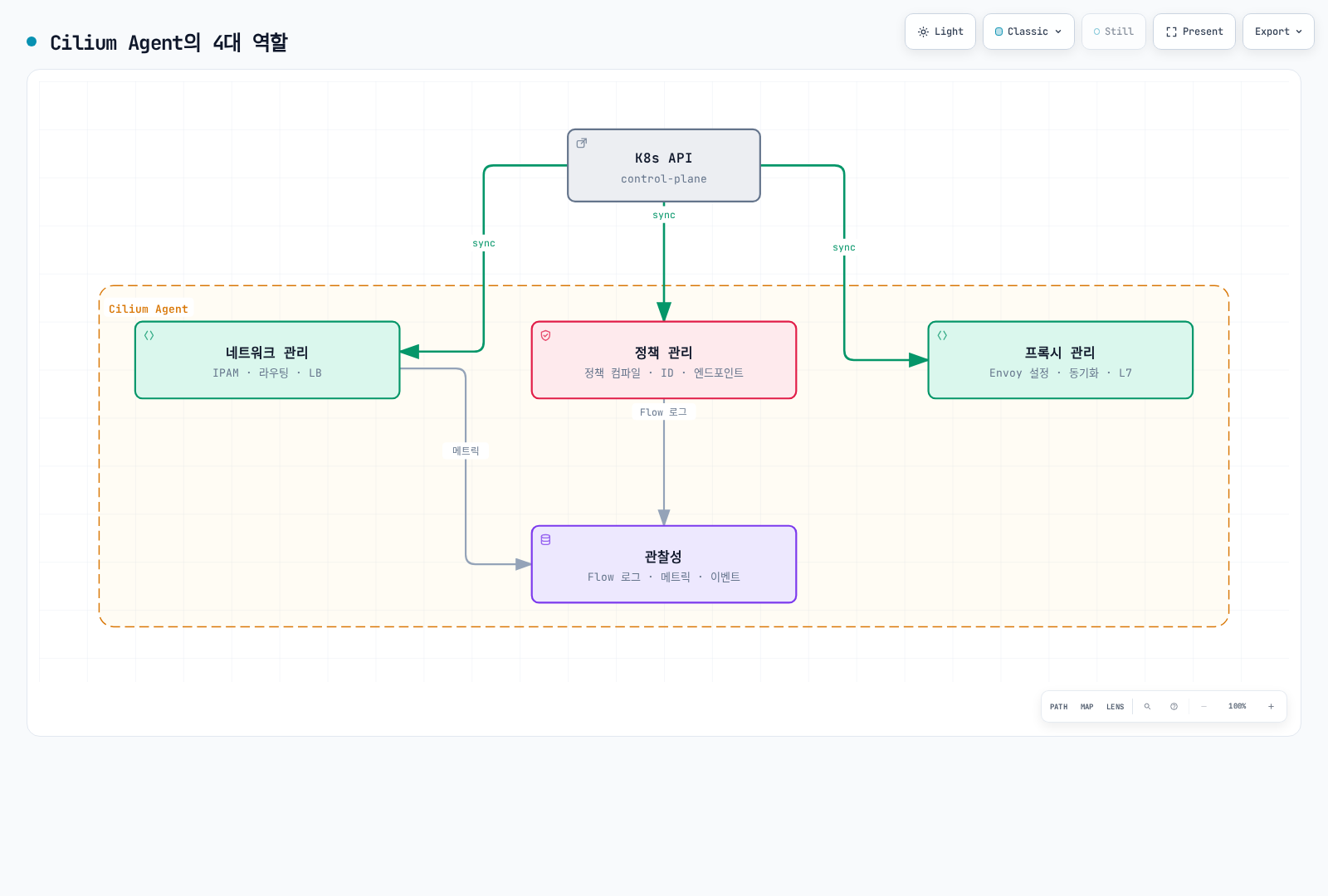

Cilium Agent는 K8s API로부터 받은 정보를 네트워크 관리, 정책 관리, 프록시 관리로 나누어 처리하고, 그 결과를 관찰성 데이터로 축적한다.

Agent 설정

yaml

# ConfigMap: cilium-config
apiVersion: v1
kind: ConfigMap
metadata:
  name: cilium-config
  namespace: kube-system
data:
  # Agent 기본 설정
  debug: "false"
  enable-ipv4: "true"
  enable-ipv6: "false"

  # 서비스 메시 설정
  enable-l7-proxy: "true"
  enable-envoy-config: "true"

  # kube-proxy 대체
  kube-proxy-replacement: "true"

  # 관찰성
  enable-hubble: "true"
  hubble-listen-address: ":4244"
  hubble-metrics-server: ":9965"

  # 암호화
  enable-wireguard: "true"
  enable-ipsec: "false"

서비스 ID와 SPIFFE

Cilium Identity

Cilium은 각 워크로드에 고유한 ID를 할당합니다:

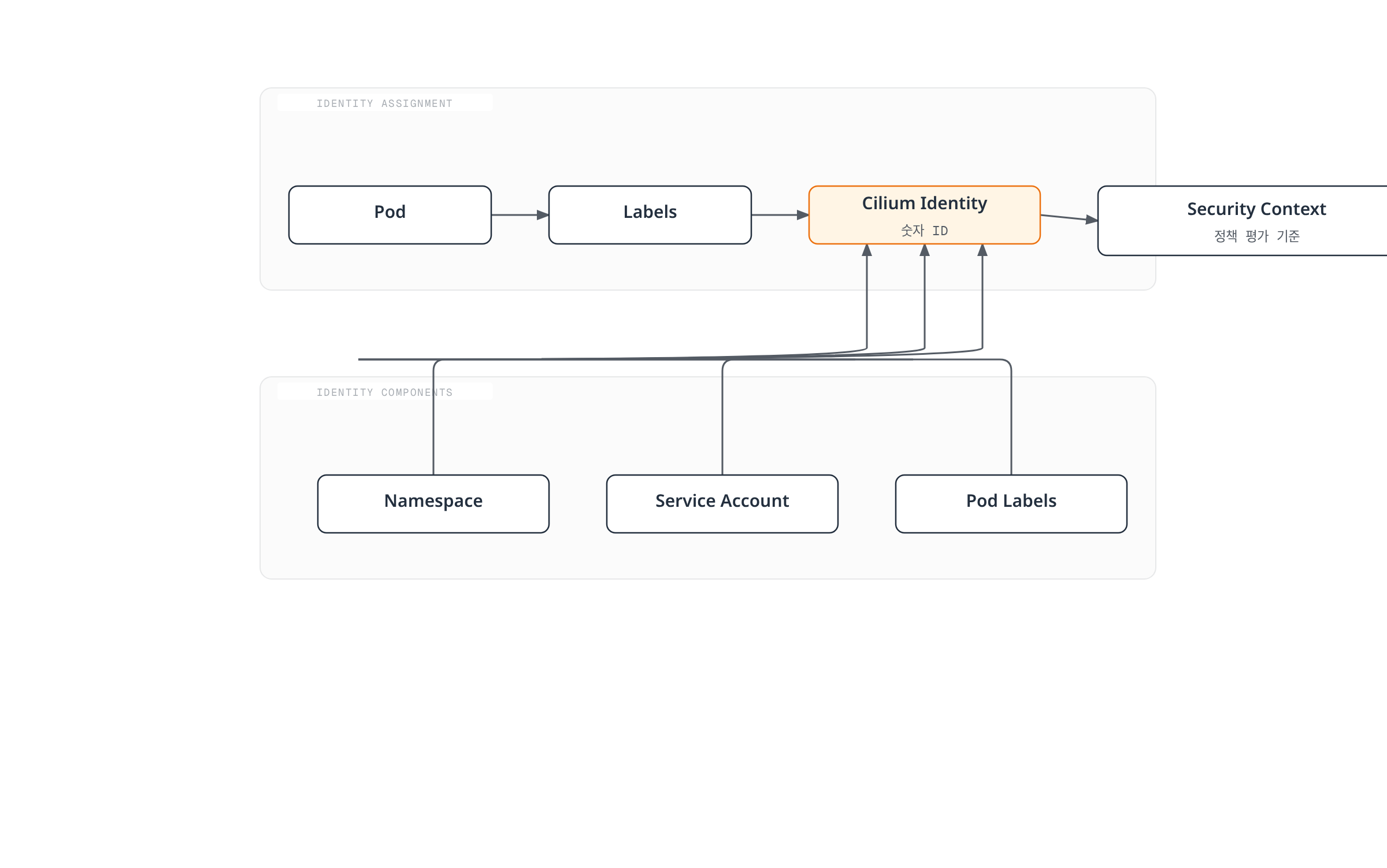

네임스페이스, 서비스 어카운트, 파드 레이블 등 파드의 속성이 결합되어 고유한 Cilium Identity 숫자 ID로 변환되고 이는 보안 컨텍스트의 기준이 된다.

Identity 기반 정책

yaml

# Pod의 Identity 확인
apiVersion: cilium.io/v2
kind: CiliumIdentity
metadata:
  name: "12345"
  labels:
    app: frontend
    k8s:io.kubernetes.pod.namespace: default
spec:
  security-labels:
    k8s:app: frontend
    k8s:io.kubernetes.pod.namespace: default

bash

# Identity 목록 확인
cilium identity list

# 예상 출력
ID      LABELS
1       reserved:host
2       reserved:world
3       reserved:health
12345   k8s:app=frontend,k8s:io.kubernetes.pod.namespace=default
12346   k8s:app=backend,k8s:io.kubernetes.pod.namespace=default

SPIFFE 통합

SPIFFE(Secure Production Identity Framework for Everyone)를 통한 워크로드 ID:

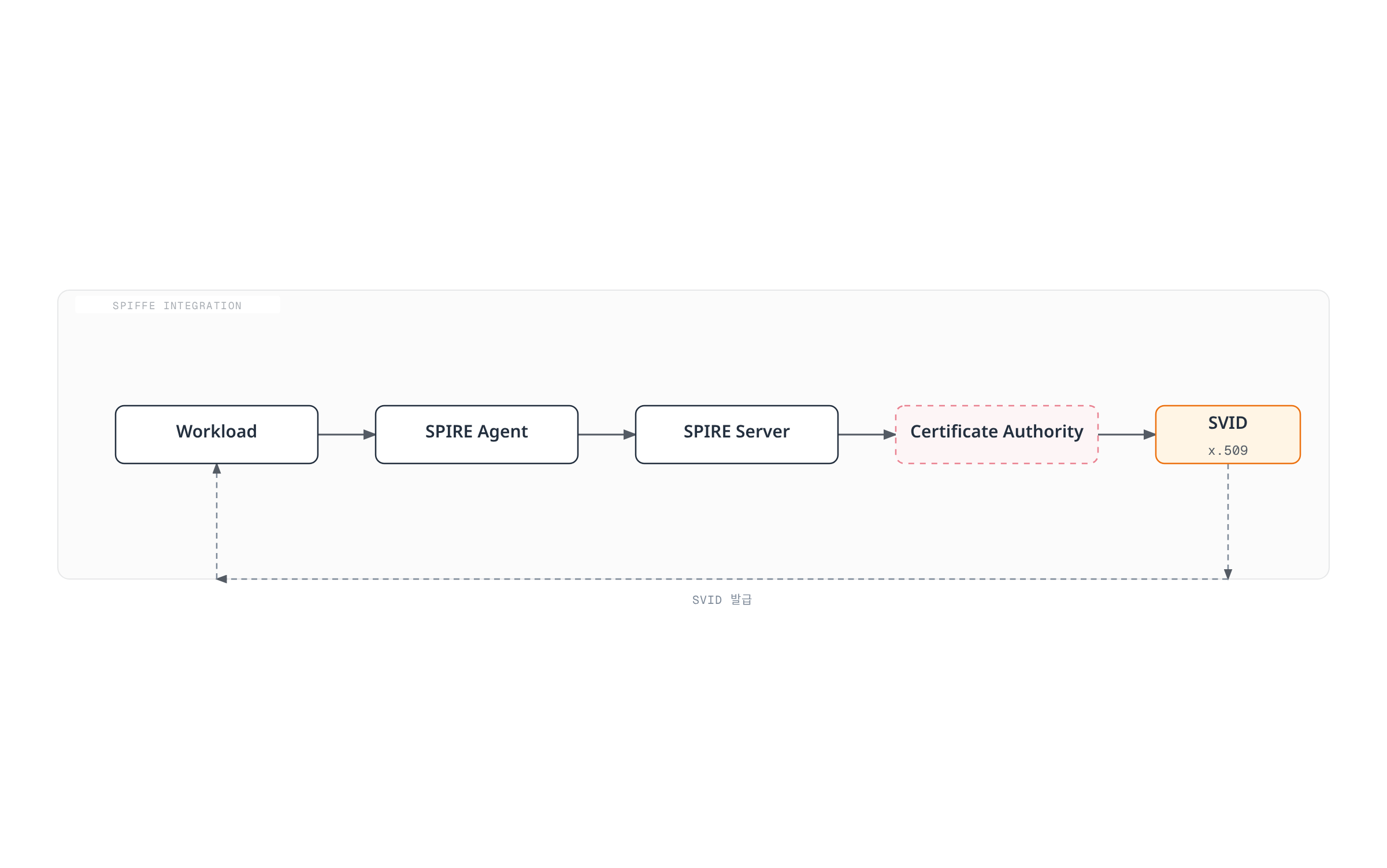

워크로드가 SPIRE Agent와 Server를 거쳐 인증 기관으로부터 X.509 SVID 인증서를 발급받아 신원 증명에 사용하는 흐름을 보여준다.

yaml

# SPIRE 통합 설정
authentication:
  mutual:
    spire:
      enabled: true
      install:
        enabled: true
        server:
          dataStorage:
            size: 1Gi
        agent:
          socketPath: /run/spire/sockets/agent.sock

SPIFFE ID 형식:

spiffe://cluster.local/ns/<namespace>/sa/<service-account>

패킷 흐름 분석

Pod-to-Pod 통신 (동일 노드)

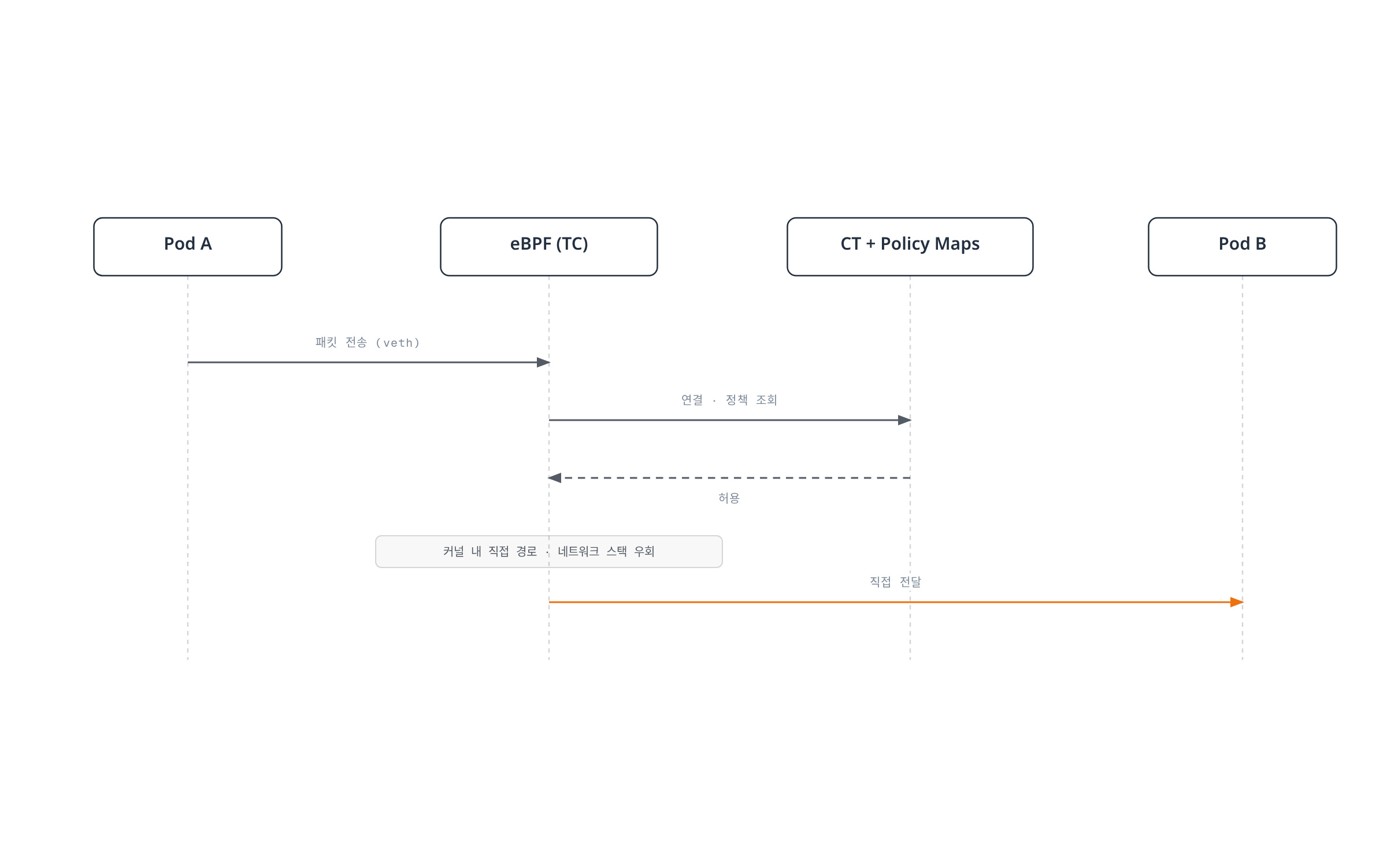

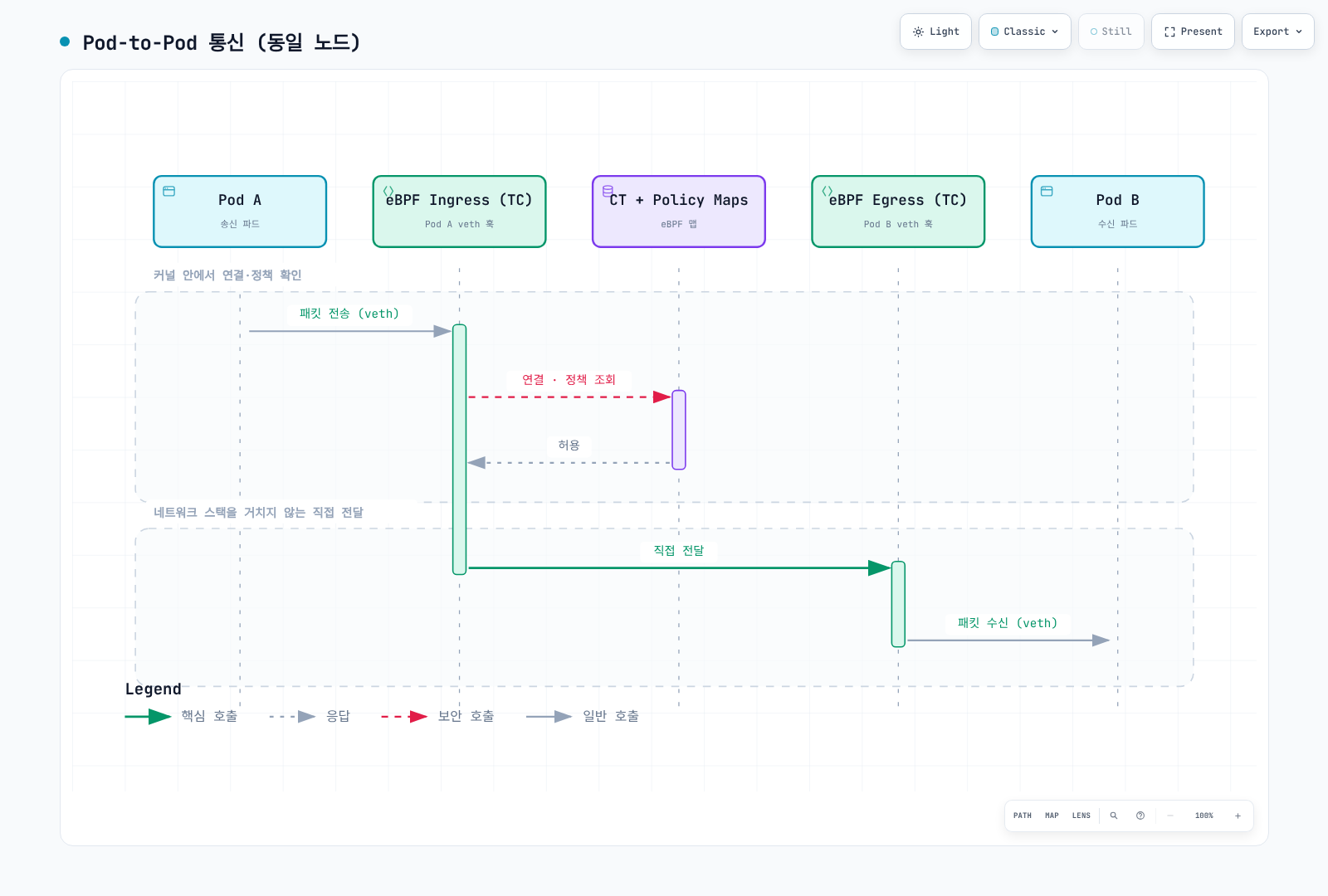

같은 노드에 있는 두 파드 사이의 패킷이 eBPF TC 훅에서 연결 및 정책을 확인한 뒤 커널 안에서 네트워크 스택을 거치지 않고 직접 전달되는 흐름을 보여준다.

Pod-to-Pod 통신 (다른 노드)

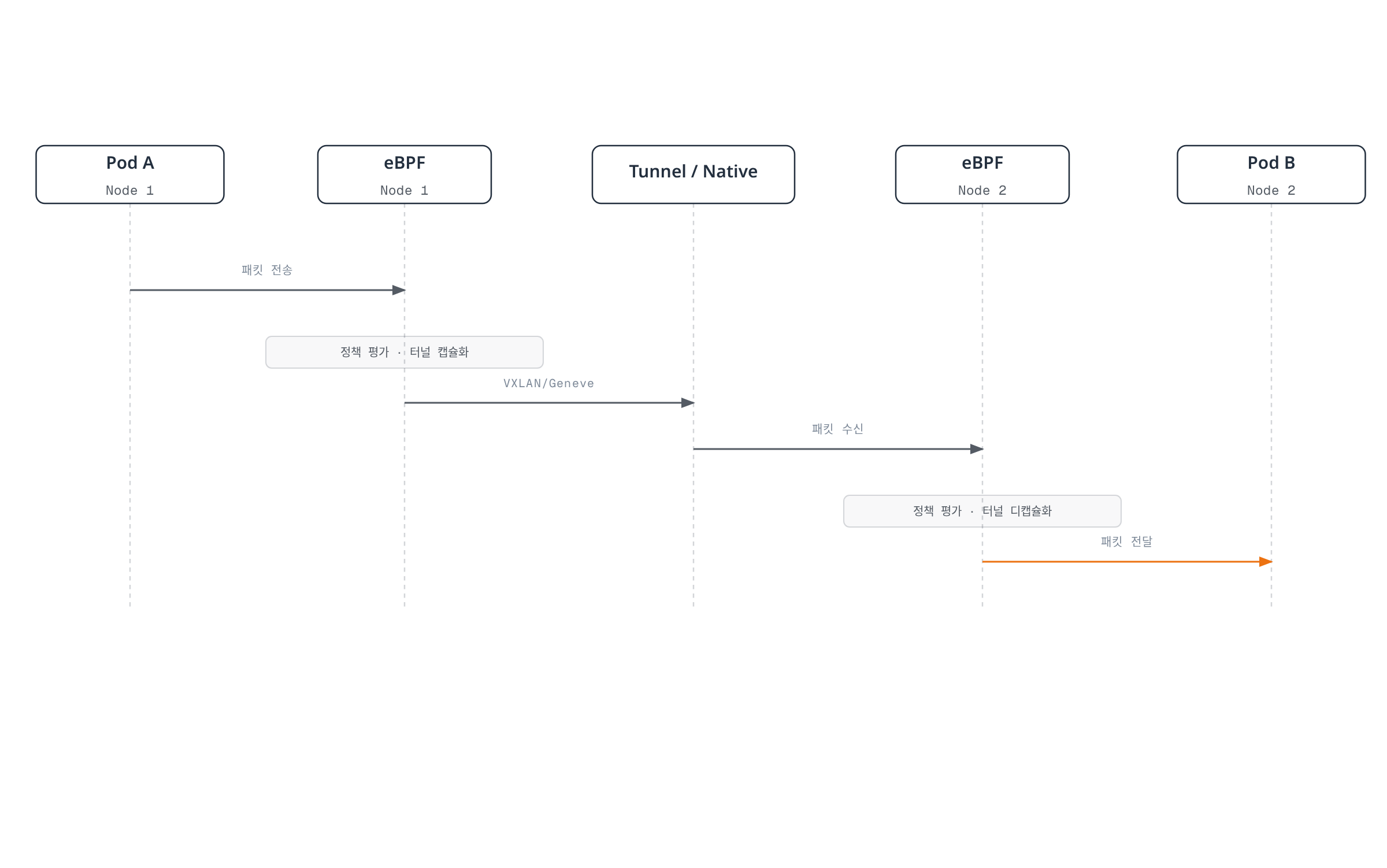

서로 다른 노드에 있는 두 파드 사이의 패킷이 각 노드의 eBPF에서 정책을 평가하고 VXLAN/Geneve 터널로 캡슐화·디캡슐화되어 전달되는 흐름을 보여준다.

L7 처리가 필요한 경우

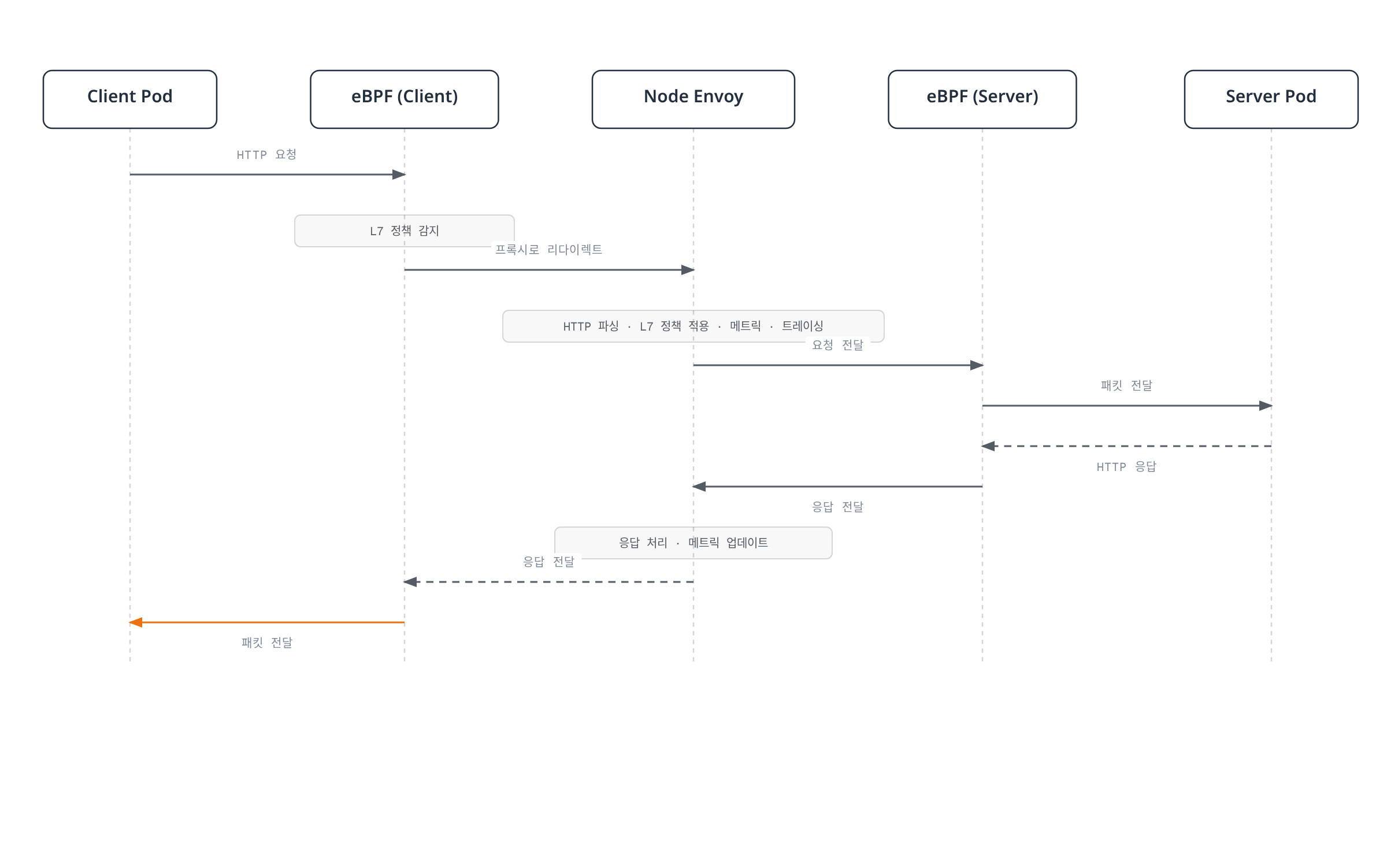

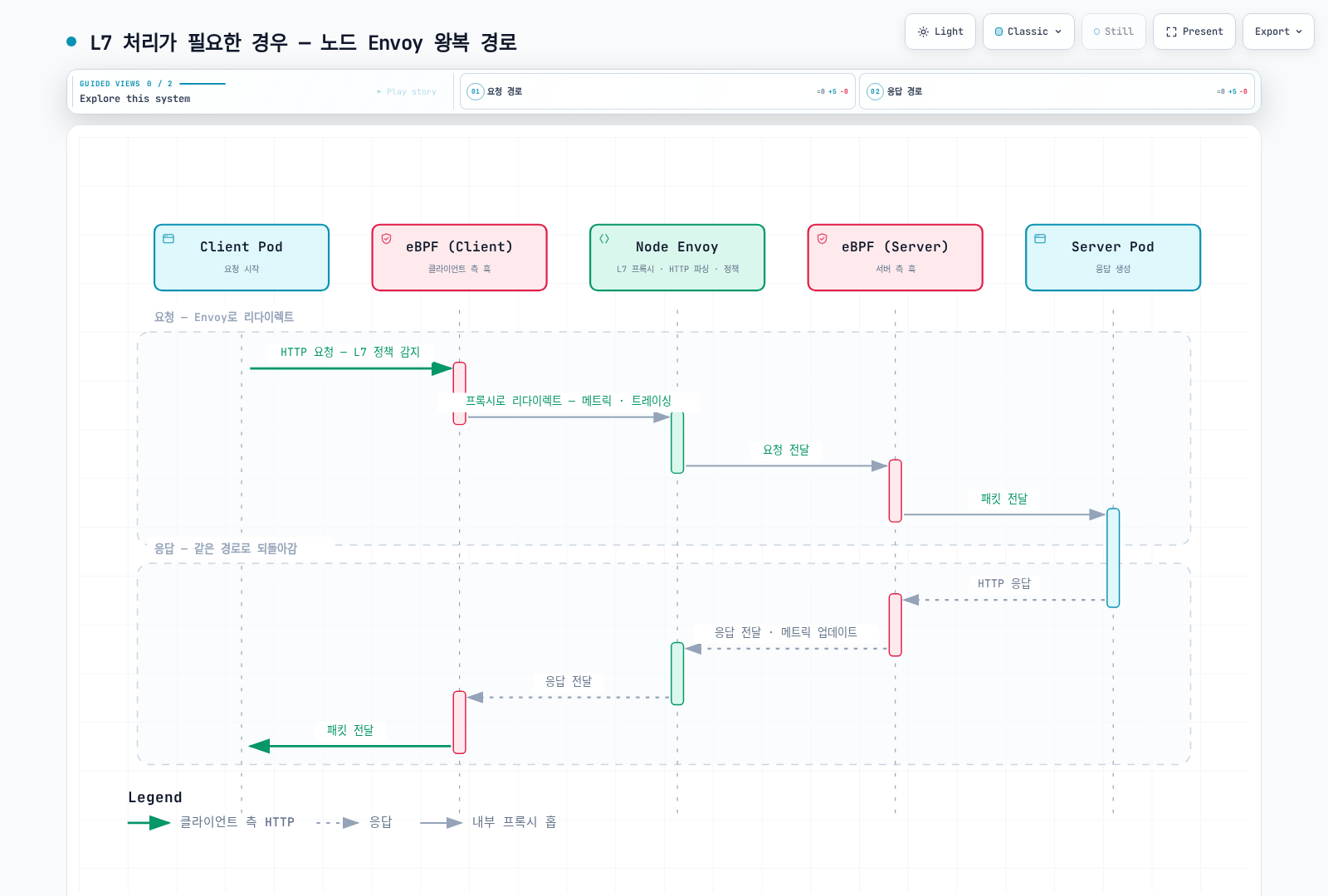

L7 정책이 감지된 요청과 응답만 클라이언트·서버 측 eBPF가 노드 Envoy로 왕복 리다이렉트해 HTTP 파싱, 정책 적용, 메트릭·트레이싱을 수행하는 전체 흐름을 보여준다.

Istio 사이드카 아키텍처 비교

아키텍처 비교 표

측면	Cilium Service Mesh	Istio Sidecar
프록시 위치	노드당 1개	Pod당 1개
프록시 유형	eBPF + Envoy	Envoy only
L4 처리	커널 (eBPF)	사용자 공간 (Envoy)
L7 처리	사용자 공간 (Envoy)	사용자 공간 (Envoy)
메모리 사용	~100MB/노드	~50MB/Pod
CPU 사용	낮음	중간-높음
지연 시간	0.1-0.5ms	1-3ms
설정 모델	CiliumEnvoyConfig	VirtualService/DestinationRule
mTLS 구현	eBPF/WireGuard	Envoy
Injection	불필요	사이드카 인젝션 필요

지연 시간 분석

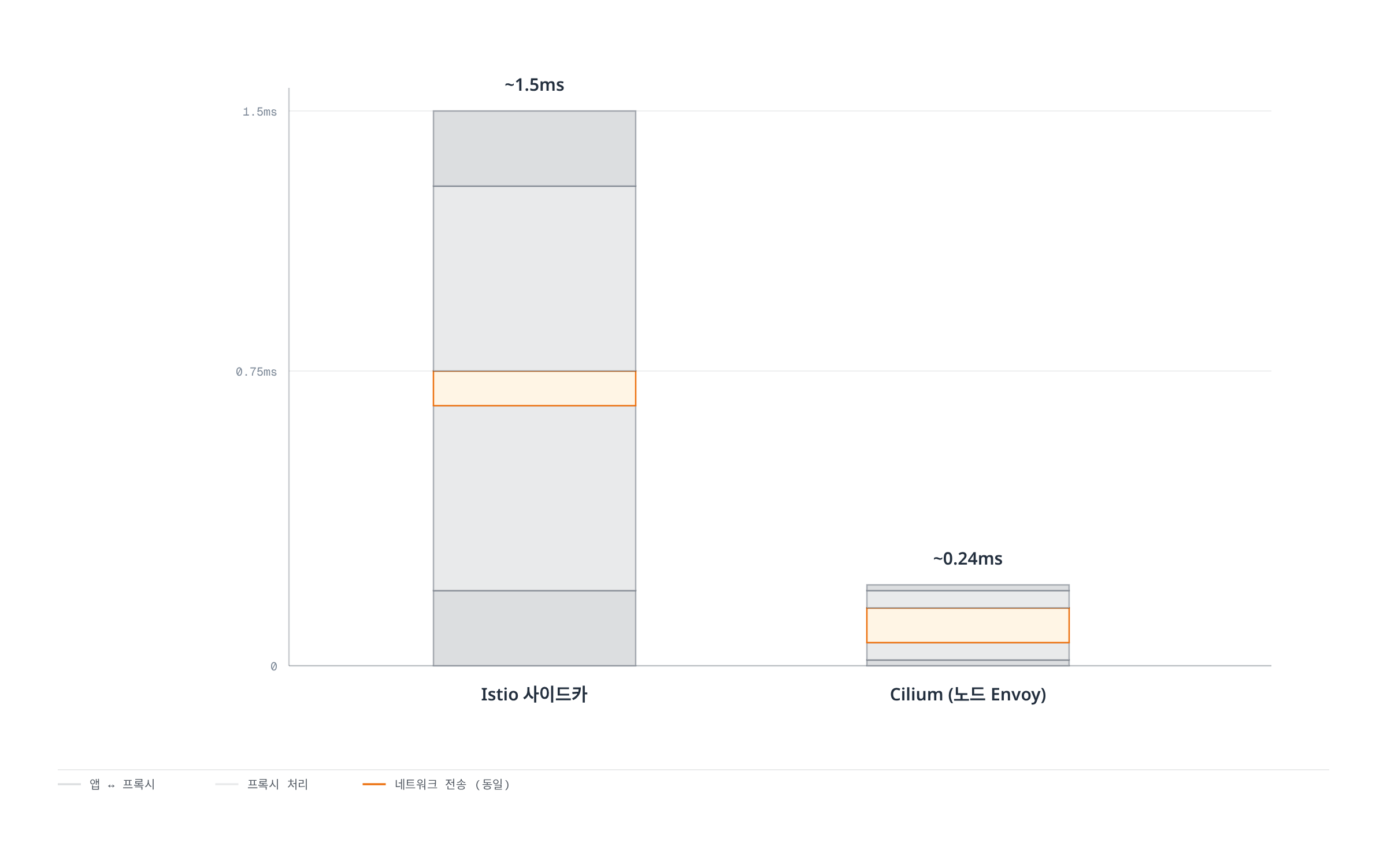

Istio 사이드카는 프록시 처리 단계에서 대부분의 지연이 발생해 총 1.5ms에 이르지만, Cilium은 네트워크 전송 비용은 동일하면서 프록시 처리 구간이 훨씬 짧아 총 0.24ms에 그친다.

리소스 효율성 분석

100개 Pod 클러스터 기준:

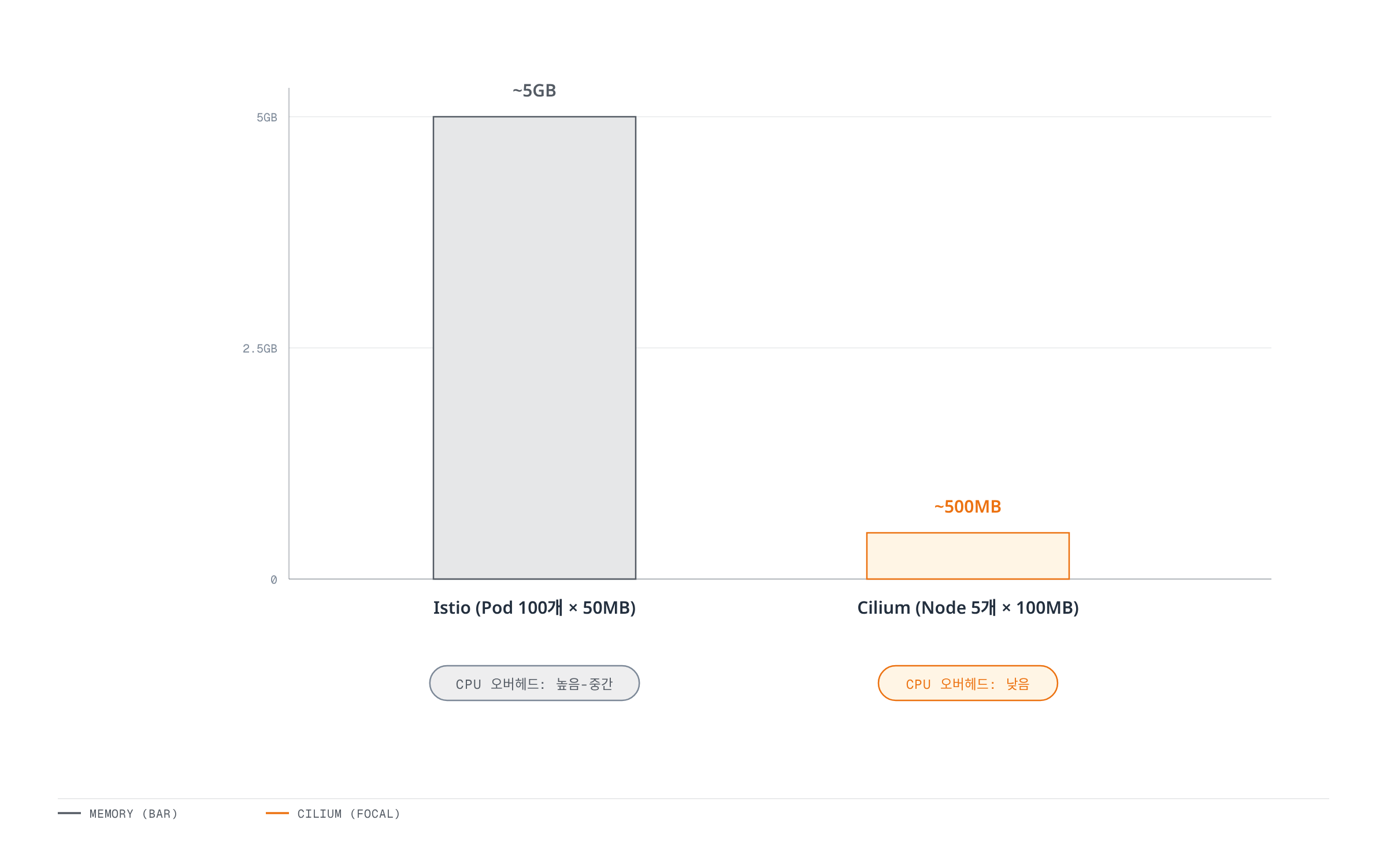

동일한 100개 파드 클러스터에서 파드마다 사이드카를 두는 Istio는 총 메모리 약 5GB를 쓰지만, 노드당 하나의 Envoy만 두는 Cilium은 약 500MB로 CPU 오버헤드도 더 낮다.

확장성 고려사항

eBPF 맵 크기

yaml

# Cilium ConfigMap 설정
bpf-map-dynamic-size-ratio: "0.0025"
bpf-ct-global-tcp-max: "524288"
bpf-ct-global-any-max: "262144"
bpf-nat-global-max: "524288"
bpf-policy-map-max: "16384"

대규모 클러스터 설정

yaml

# 대규모 클러스터 (1000+ 노드) 설정
apiVersion: v1
kind: ConfigMap
metadata:
  name: cilium-config
  namespace: kube-system
data:
  # Identity 관련 설정
  cluster-id: "1"
  cluster-name: "production"

  # 연결 추적 최적화
  bpf-ct-global-tcp-max: "1048576"
  bpf-ct-global-any-max: "524288"

  # NAT 테이블 크기
  bpf-nat-global-max: "1048576"

  # 정책 맵 크기
  bpf-policy-map-max: "65536"

  # 성능 최적화
  sockops-enable: "true"
  bpf-lb-sock: "true"

  # Hubble 설정
  hubble-disable: "false"
  hubble-socket-path: "/var/run/cilium/hubble.sock"

노드 Envoy 스케일링

yaml

# Envoy 리소스 스케일링
envoy:
  resources:
    limits:
      cpu: 4000m
      memory: 4Gi
    requests:
      cpu: 500m
      memory: 512Mi

  # Envoy 워커 스레드
  concurrency: 4

  # 연결 제한
  perConnectionBufferLimitBytes: 32768

  # 클러스터 설정
  cluster:
    connectTimeout: 5s
    circuitBreakers:
      maxConnections: 10000
      maxPendingRequests: 10000
      maxRequests: 10000

다음 단계

트래픽 관리: L7 라우팅과 트래픽 제어 구성
보안: mTLS와 L7 네트워크 정책 설정
관찰성: Hubble을 통한 서비스 메시 모니터링
