Rate Limiting ​

마지막 업데이트: 2026년 9월 11일 · Istio1.31. 독립적인 예제이며 workload/listener별 local 정책을 하나 선택합니다. 사이드카 앱은 default의 HTTP8080, gateway 예제는 istio-system의 istio: ingressgateway 전용 gateway를 가정합니다. 실제 레이블·listener를 확인해야 하며 배포·부하 검증한 구성이 아닙니다.

Rate Limiting은 서비스를 과부하로부터 보호하고, 공정한 리소스 사용을 보장하며, 비용을 제어하기 위해 요청 속도를 제한하는 기능입니다.

목차 ​

  1. 개요
  2. Rate Limiting 유형
  3. 로컬 Rate Limiting
  4. 글로벌 Rate Limiting
  5. 실전 예제
  6. 모니터링
  7. 문제 해결

개요 ​

Rate Limiting은 다음과 같은 상황에서 필요합니다:

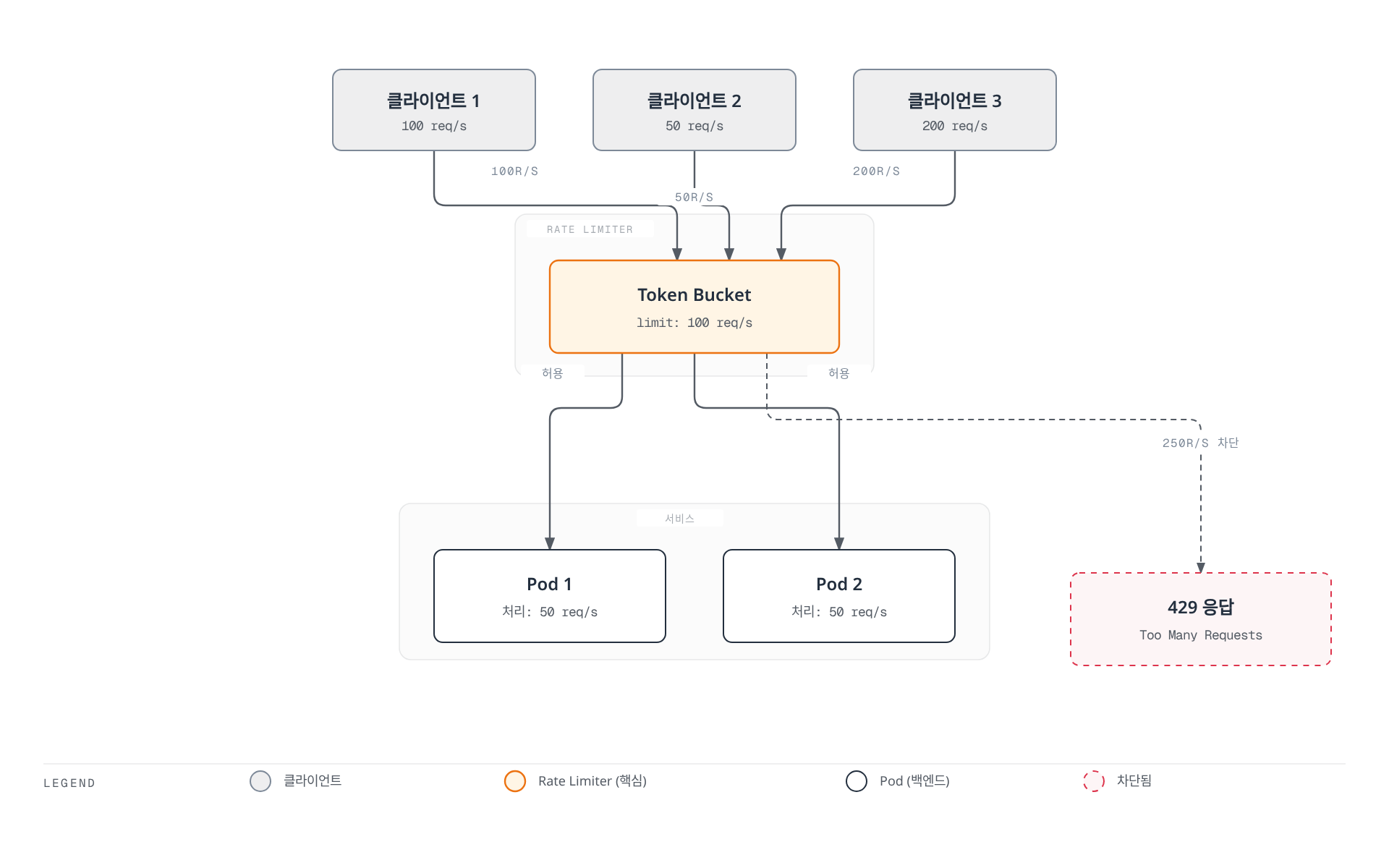

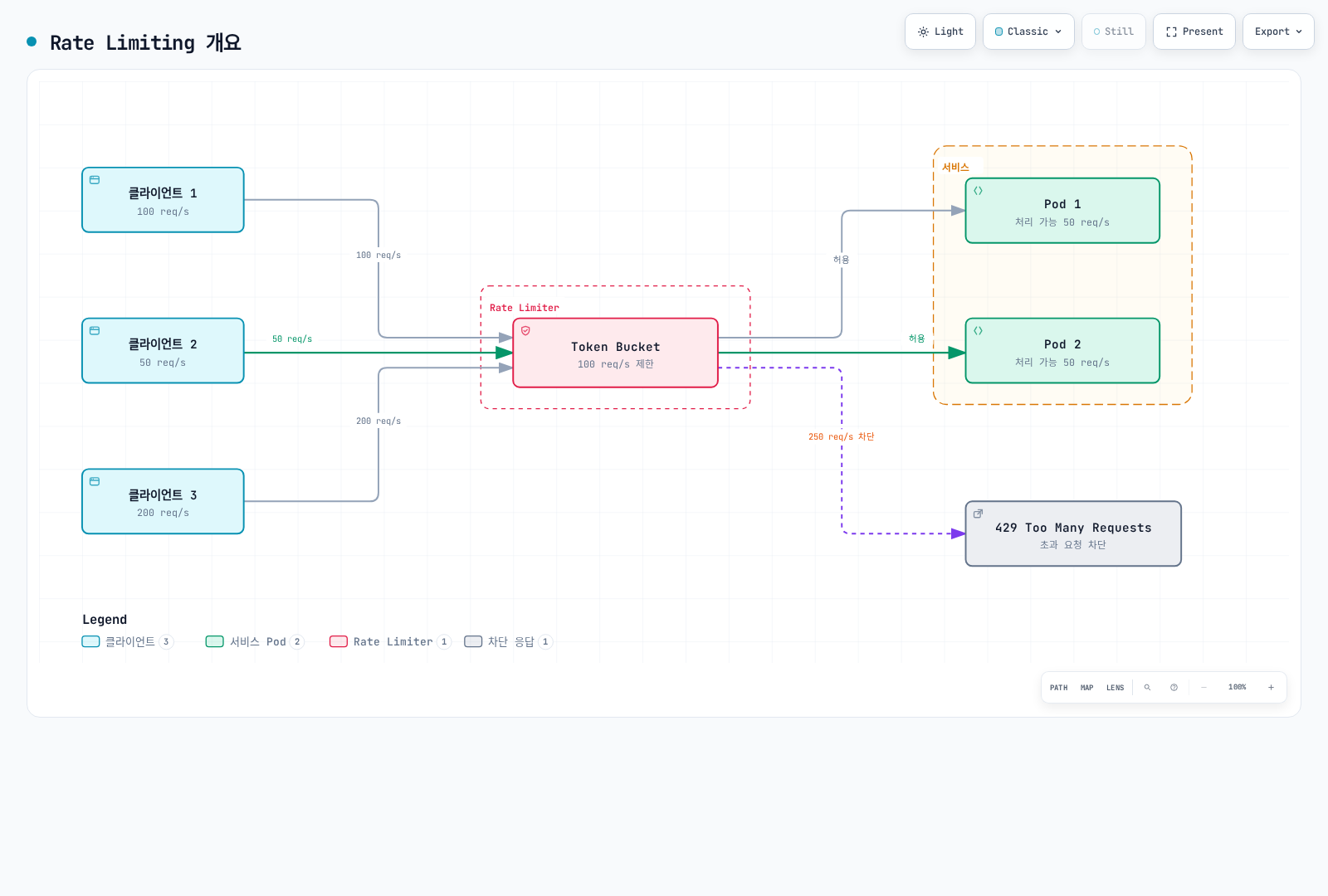

세 클라이언트의 요청이 Token Bucket 방식의 Rate Limiter를 거쳐 처리 가능한 두 파드로 허용되고, 100 req/s 제한을 초과한 요청은 429 Too Many Requests로 차단되는 흐름을 보여준다.

세 클라이언트의 요청이 Token Bucket 방식의 Rate Limiter를 거쳐 처리 가능한 두 파드로 허용되고, 100 req/s 제한을 초과한 요청은 429 Too Many Requests로 차단되는 흐름을 보여준다.전체 화면으로 열기 ↗

Rate Limiting의 목적 ​

  1. 서비스 보호: 과부하 방지
  2. 공정성: Descriptor·신원 모델이 필요하며 공유 bucket만으로 클라이언트별 공정성이 보장되지는 않습니다.
  3. 비용 제어: 외부 API 호출 비용 관리
  4. 남용 완화: 선택한 HTTP 요청을 제한하며 edge/DDoS 방어나 연결·TLS 자원 고갈 대책을 대체하지는 않습니다.

Rate Limiting 유형 ​

1. 로컬 Rate Limiting ​

특징:

  • 각 Envoy 프록시가 독립적으로 제한
  • 빠른 응답 (추가 네트워크 호출 없음)
  • 분산 환경에서는 전체 제한이 각 인스턴스별로 적용
yaml
# 각 파드당 100 req/s 제한
# 독립 bucket 3개면 분산 상태에 따라 합계 약300 req/s 지속 처리 가능;
# 각 bucket의 초기 burst는 별도이며 전역300 req/s quota가 아님

2. 글로벌 Rate Limiting ​

특징:

  • 중앙 집중식 Rate Limit 서버 사용
  • Domain/descriptor·window별 counter 공유; backend·장애 동작의 영향을 받음
  • 약간의 지연 발생 (외부 서비스 호출)
yaml
# 공유 descriptor quota: backend의 초 단위 window당100개
# Replica가 같은 counter를 사용해야 하며 window 경계·backend 장애 검증 필요

비교 ​

특성로컬 Rate Limiting글로벌 Rate Limiting
Quota 범위설정된 로컬 bucket별공유 domain/descriptor별
성능매우 빠름약간 느림
복잡도낮음높음 (외부 서비스 필요)
사용 사례일반적인 보호정확한 제한 필요 시

로컬 Rate Limiting ​

Token Bucket 알고리즘 ​

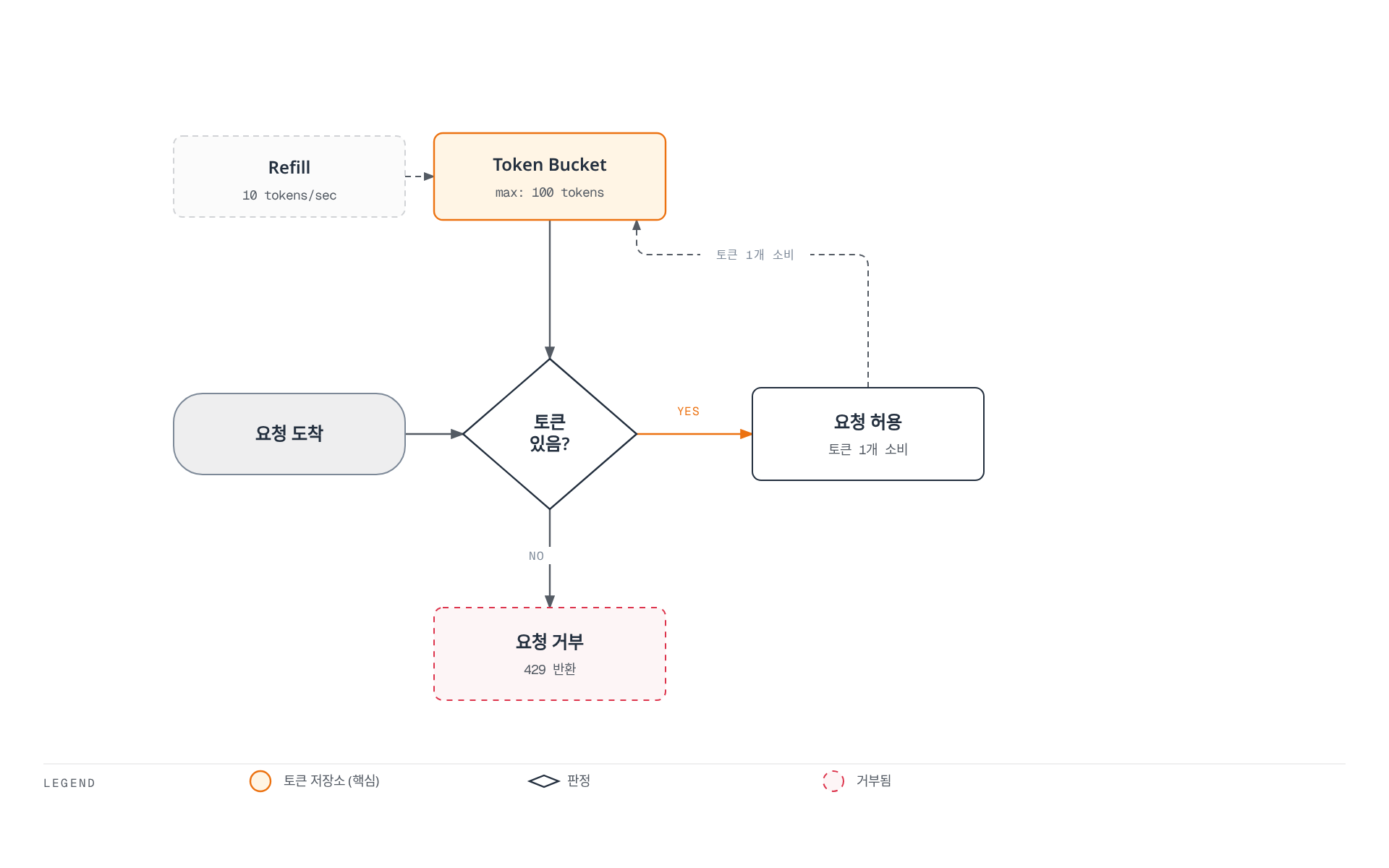

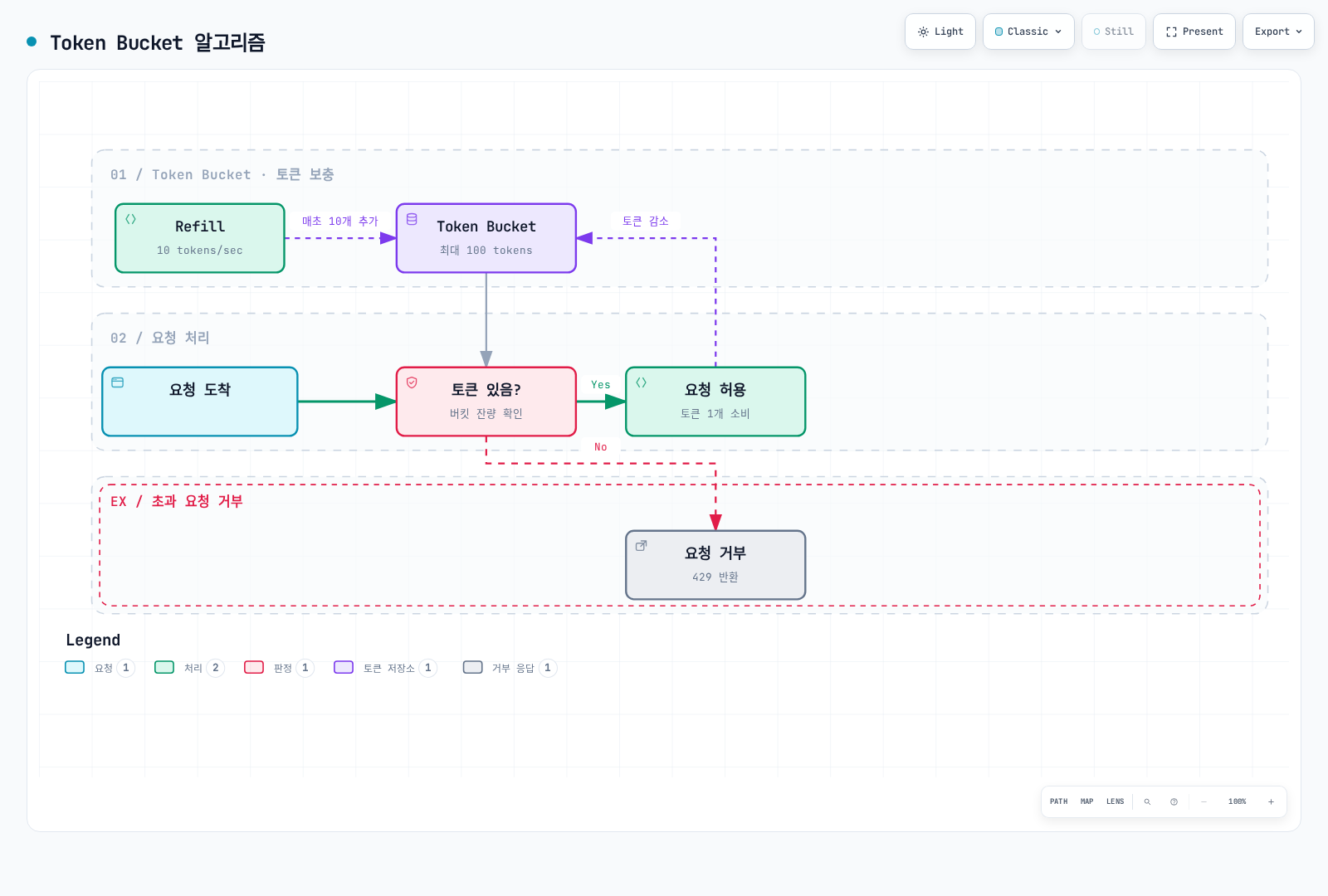

Refill이 매초 토큰을 채우는 Token Bucket에서 요청이 도착하면 토큰 보유 여부를 판정해 있으면 토큰 1개를 소비하며 허용하고 없으면 429로 거부하는 Token Bucket 알고리즘 흐름을 보여준다.

Refill이 매초 토큰을 채우는 Token Bucket에서 요청이 도착하면 토큰 보유 여부를 판정해 있으면 토큰 1개를 소비하며 허용하고 없으면 429로 거부하는 Token Bucket 알고리즘 흐름을 보여준다.전체 화면으로 열기 ↗

기본 설정 ​

yaml
apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
  name: local-ratelimit
  namespace: default
spec:
  workloadSelector:
    labels:
      app: myapp
  configPatches:
  - applyTo: HTTP_FILTER
    match:
      context: SIDECAR_INBOUND
      listener:
        filterChain:
          filter:
            name: envoy.filters.network.http_connection_manager
            subFilter:
              name: envoy.filters.http.router
        portNumber: 8080
    patch:
      operation: INSERT_BEFORE
      value:
        name: envoy.filters.http.local_ratelimit
        typed_config:
          '@type': type.googleapis.com/envoy.extensions.filters.http.local_ratelimit.v3.LocalRateLimit
          stat_prefix: http_local_rate_limiter
          token_bucket:
            max_tokens: 100
            tokens_per_fill: 10
            fill_interval: 1s
          filter_enabled:
            default_value:
              numerator: 100
              denominator: HUNDRED
          filter_enforced:
            default_value:
              numerator: 100
              denominator: HUNDRED
          response_headers_to_add:
          - header:
              key: x-local-rate-limit
              value: 'true'
            append_action: OVERWRITE_IF_EXISTS_OR_ADD

주요 파라미터:

  • max_tokens: 버킷에 저장할 수 있는 최대 토큰 수 (버스트 허용)
  • tokens_per_fill: 매 fill_interval마다 추가할 토큰 수
  • fill_interval: 토큰 추가 주기

예시:

yaml
# 초당 10개 요청, 버스트 100개 허용
token_bucket:
  max_tokens: 100
  tokens_per_fill: 10
  fill_interval: 1s

# 결과:
# - 평균: 10 req/s
# - 버스트: 즉시 사용할 수 있는 최대100 token이며 별도 지속 req/s가 아님

경로별 Rate Limiting ​

yaml
apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
  name: path-based-ratelimit
  namespace: default
spec:
  workloadSelector:
    labels:
      app: api-service
  configPatches:
  - applyTo: HTTP_FILTER
    match:
      context: SIDECAR_INBOUND
      listener:
        filterChain:
          filter:
            name: envoy.filters.network.http_connection_manager
            subFilter:
              name: envoy.filters.http.router
        portNumber: 8080
    patch:
      operation: INSERT_BEFORE
      value:
        name: envoy.filters.http.local_ratelimit
        typed_config:
          '@type': type.googleapis.com/envoy.extensions.filters.http.local_ratelimit.v3.LocalRateLimit
          stat_prefix: http_local_rate_limiter
          descriptors:
          - entries:
            - key: header_match
              value: /api/v1/users
            token_bucket:
              max_tokens: 1000
              tokens_per_fill: 100
              fill_interval: 1s
          - entries:
            - key: header_match
              value: /api/v1/admin
            token_bucket:
              max_tokens: 100
              tokens_per_fill: 10
              fill_interval: 1s
          filter_enabled:
            default_value:
              numerator: 100
              denominator: HUNDRED
          filter_enforced:
            default_value:
              numerator: 100
              denominator: HUNDRED
          token_bucket:
            max_tokens: 100
            tokens_per_fill: 10
            fill_interval: 1s
          always_consume_default_token_bucket: false
          rate_limits:
          - actions:
            - header_value_match:
                descriptor_value: /api/v1/users
                headers:
                - name: :path
                  string_match:
                    prefix: /api/v1/users
          - actions:
            - header_value_match:
                descriptor_value: /api/v1/admin
                headers:
                - name: :path
                  string_match:
                    prefix: /api/v1/admin

rate_limits가 header_match를 만들고 descriptors가 일치하는 bucket을 선택합니다. Istio1.31 고정 Envoy API에 이 필드가 있으며 지정하면 local filter는 route/vhost action 대신 이를 사용합니다. Path 값은 descriptor의 문자 그대로인 key이고 실제 prefix 매칭은 headers에 있습니다. Prefix로 시작하는 더 긴 경로도 일치합니다. Fallback은 미매칭 요청을 제한하며 always_consume_default_token_bucket: false로100 req/s bucket에10 req/s fallback 한도가 중복 적용되지 않게 합니다.

헤더 기반 Rate Limiting ​

yaml
apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
  name: user-based-ratelimit
  namespace: default
spec:
  workloadSelector:
    labels:
      app: api-service
  configPatches:
  - applyTo: HTTP_FILTER
    match:
      context: SIDECAR_INBOUND
      listener:
        filterChain:
          filter:
            name: envoy.filters.network.http_connection_manager
            subFilter:
              name: envoy.filters.http.router
        portNumber: 8080
    patch:
      operation: INSERT_BEFORE
      value:
        name: envoy.filters.http.local_ratelimit
        typed_config:
          '@type': type.googleapis.com/envoy.extensions.filters.http.local_ratelimit.v3.LocalRateLimit
          stat_prefix: http_local_rate_limiter
          descriptors:
          - entries:
            - key: header_match
              value: x-user-tier:premium
            token_bucket:
              max_tokens: 1000
              tokens_per_fill: 100
              fill_interval: 1s
          - entries:
            - key: header_match
              value: x-user-tier:free
            token_bucket:
              max_tokens: 100
              tokens_per_fill: 10
              fill_interval: 1s
          filter_enabled:
            default_value:
              numerator: 100
              denominator: HUNDRED
          filter_enforced:
            default_value:
              numerator: 100
              denominator: HUNDRED
          token_bucket:
            max_tokens: 100
            tokens_per_fill: 10
            fill_interval: 1s
          always_consume_default_token_bucket: false
          rate_limits:
          - actions:
            - header_value_match:
                descriptor_value: x-user-tier:premium
                headers:
                - name: x-user-tier
                  string_match:
                    exact: premium
          - actions:
            - header_value_match:
                descriptor_value: x-user-tier:free
                headers:
                - name: x-user-tier
                  string_match:
                    exact: free

Tier descriptor는 로컬 프록시의 등급별 공유 bucket이며 사용자 한 명마다의 bucket이 아닙니다. 인증된 upstream이 외부 tier 헤더를 제거하고 신뢰할 등급을 넣어야 하며 서비스로의 우회 경로도 막아야 합니다. 없거나 알 수 없는 등급은 제한된 fallback을 사용합니다. Premium 헤더 자체가 인증은 아닙니다.

글로벌 Rate Limiting ​

글로벌 rate limiting은 공유 판정 서비스에 domain/descriptor를 조회합니다. Gateway replica 간 quota를 공유할 수 있지만 자동으로 클러스터의 모든 요청에 적용되지는 않습니다. Counter 저장소·window 경계·failover·장애 정책에 따라 실제 보장이 달라집니다.

아키텍처 ​

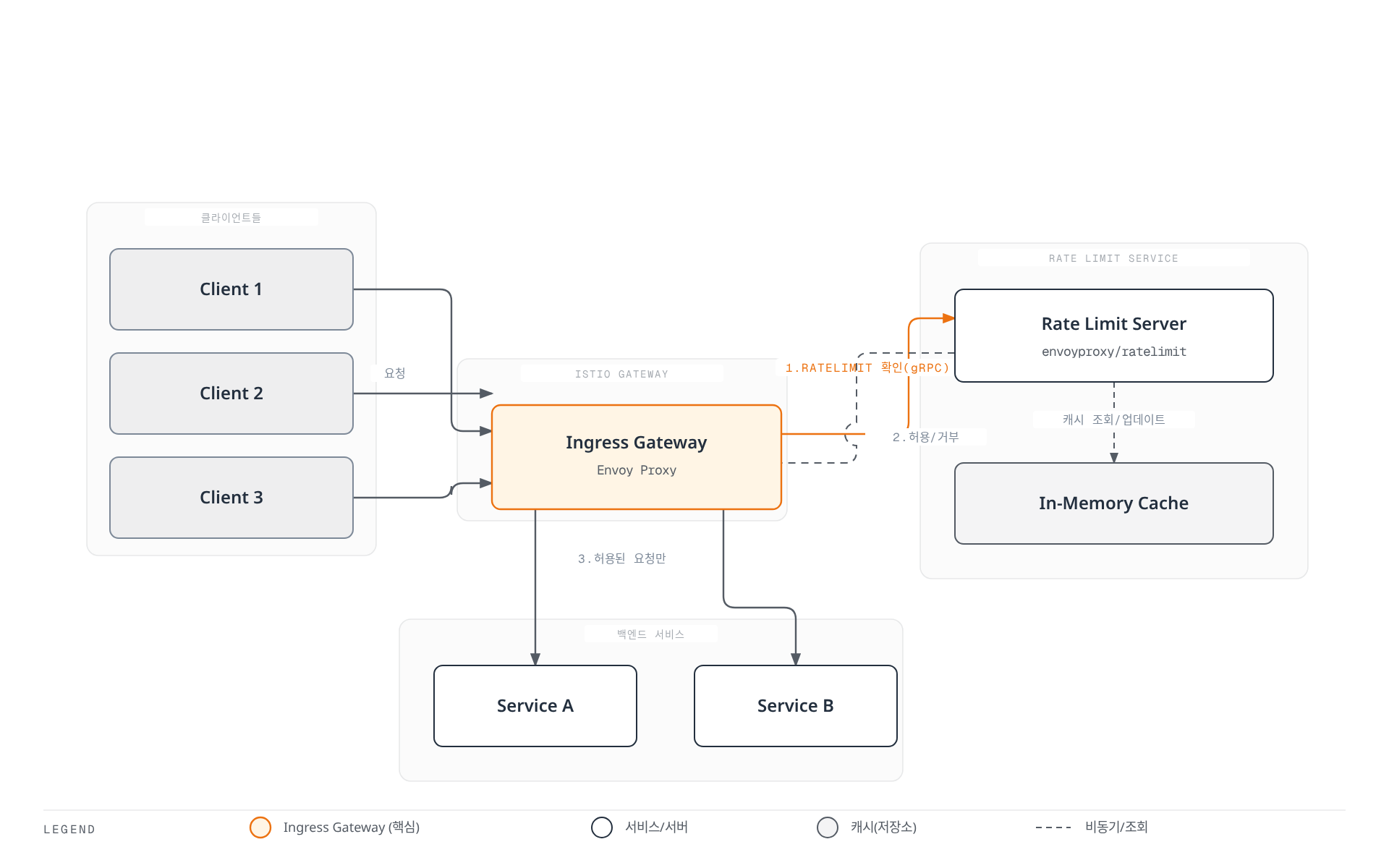

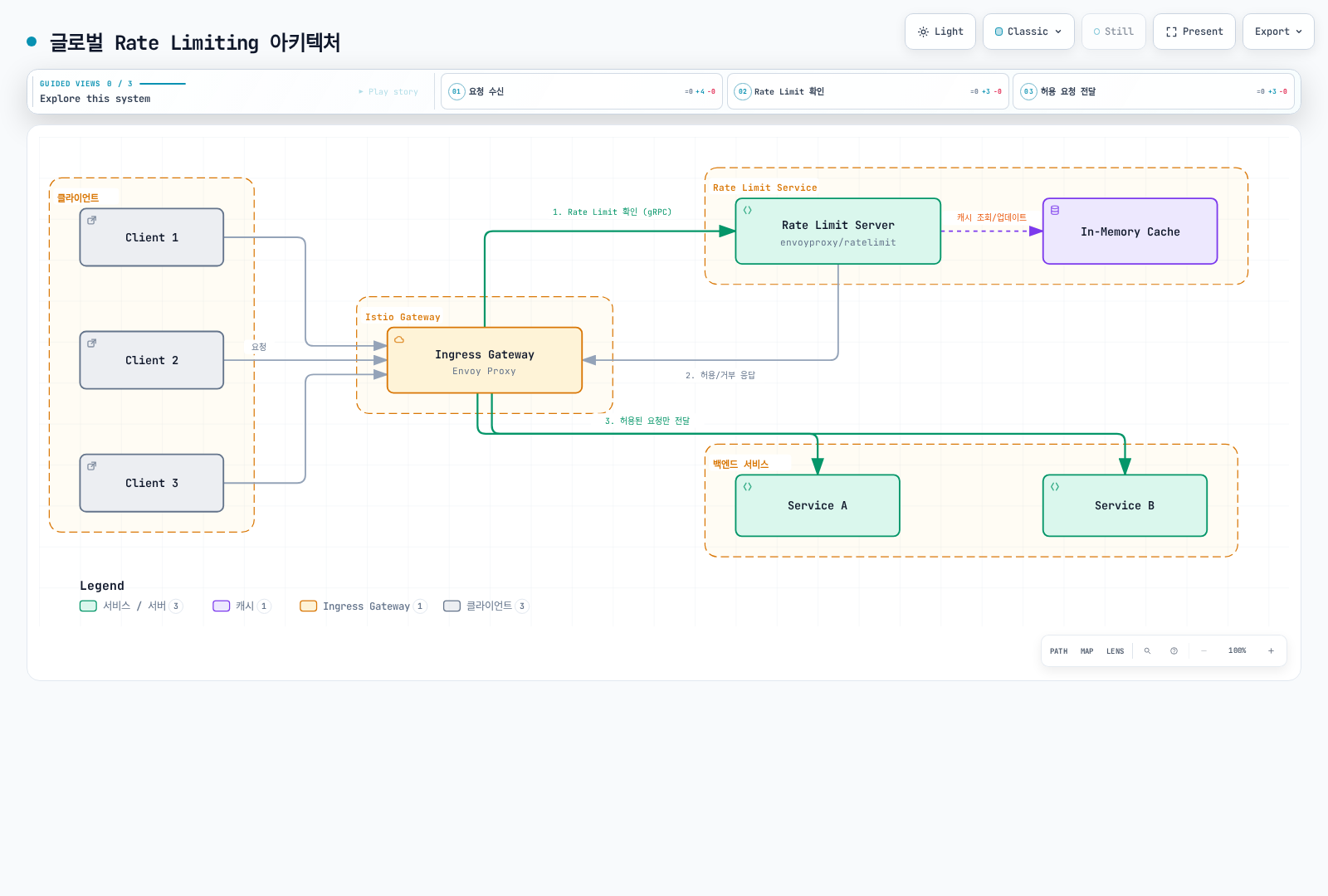

Ingress Gateway가 클라이언트 요청마다 중앙 Rate Limit Server에 gRPC로 허용 여부를 확인하고, 서버는 In-Memory Cache를 조회한 뒤 허용/거부를 응답하며, 허용된 요청만 백엔드 서비스로 전달되는 글로벌 Rate Limiting 아키텍처를 보여준다.

Ingress Gateway가 클라이언트 요청마다 중앙 Rate Limit Server에 gRPC로 허용 여부를 확인하고, 서버는 In-Memory Cache를 조회한 뒤 허용/거부를 응답하며, 허용된 요청만 백엔드 서비스로 전달되는 글로벌 Rate Limiting 아키텍처를 보여준다.전체 화면으로 열기 ↗

구성 방법 ​

글로벌 Rate Limiting은 외부 Rate Limit 서비스를 배포하고 EnvoyFilter로 연동합니다.

그림의 cache는 Redis 같은 공유 counter 저장소여야 하며 process별 메모리 cache만으로 전역 quota가 되지는 않습니다. 다음 Deployment는 격리된 실습에 이미 준비된 Redis TCP 서비스 redis-ratelimit.istio-system.svc.cluster.local:6379을 전제합니다. Backend 생성·인증/TLS·영속성/HA·failover는 별도 요구이며 아래에서 생성하지 않습니다. 보호된 backend에는 고정 서비스의 REDIS_AUTH/REDIS_TLS/인증서 설정을 적절한 Secret·mount로 연결합니다.

이미지는 게시된 commit8fe6ea42(2026년8월24일)의 manifest digest를 고정했으며 linux/amd64·linux/arm64를 지원합니다. Upstream은 v1.4.0 이후 semantic release 대신 commit tag를 사용하므로 검증된 운영 안정 릴리스라는 뜻은 아닙니다. Upgrade를 검토·시험합니다. Deployment는 sidecar injection을 명시적으로 요청하므로 injector 매칭과 실제 mesh/network 정책 아래 gateway→gRPC 연결을 확인합니다.

1. Rate Limit Service 배포 ​

참고: Istio는 envoyproxy/ratelimit 서비스를 외부 의존성으로 사용합니다.

yaml
apiVersion: v1
kind: ConfigMap
metadata:
  name: ratelimit-config
  namespace: istio-system
data:
  config.yaml: "domain: production-ratelimit\ndescriptors:\n  # \uC804\uC5ED \uC81C\uD55C: \uCD08\uB2F9 100\uAC1C\n  - key: generic_key\n    value: \"global\"\n    rate_limit:\n      unit: second\n      requests_per_unit: 100\n\n  # \uACBD\uB85C\uBCC4 \uC81C\uD55C\n  - key: header_match\n    value: \"/api/v1/*\"\n    rate_limit:\n      unit: second\n      requests_per_unit: 50\n\n  # \uC0AC\uC6A9\uC790\uBCC4 \uC81C\uD55C (\uBD84\uB2F9)\n  - key: remote_address\n    rate_limit:\n      unit: minute\n      requests_per_unit: 1000\n"
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: ratelimit
  namespace: istio-system
spec:
  replicas: 1
  selector:
    matchLabels:
      app: ratelimit
  template:
    metadata:
      labels:
        app: ratelimit
      annotations:
        sidecar.istio.io/inject: 'true'
    spec:
      containers:
      - name: ratelimit
        image: docker.io/envoyproxy/ratelimit:8fe6ea42@sha256:a61547259607d40aff153050c2a87873ca1676d1d9f5f06937d412000dcc2df1
        ports:
        - containerPort: 8080
          name: http
        - containerPort: 8081
          name: grpc
        env:
        - name: LOG_LEVEL
          value: info
        - name: CONFIG_TYPE
          value: FILE
        - name: RUNTIME_ROOT
          value: /data
        - name: RUNTIME_SUBDIRECTORY
          value: ratelimit
        - name: RUNTIME_APPDIRECTORY
          value: config
        - name: RUNTIME_WATCH_ROOT
          value: 'false'
        - name: RUNTIME_IGNOREDOTFILES
          value: 'true'
        - name: USE_STATSD
          value: 'false'
        - name: REDIS_SOCKET_TYPE
          value: tcp
        - name: REDIS_URL
          value: redis-ratelimit.istio-system.svc.cluster.local:6379
        - name: HOST
          value: '::'
        - name: GRPC_HOST
          value: '::'
        - name: HEALTHY_WITH_AT_LEAST_ONE_CONFIG_LOADED
          value: 'true'
        volumeMounts:
        - name: config-volume
          mountPath: /data/ratelimit/config
          readOnly: true
        command:
        - /bin/ratelimit
        resources:
          requests:
            memory: 128Mi
            cpu: 100m
          limits:
            memory: 512Mi
            cpu: 500m
        readinessProbe:
          httpGet:
            path: /healthcheck
            port: 8080
          initialDelaySeconds: 5
          periodSeconds: 5
      volumes:
      - name: config-volume
        configMap:
          name: ratelimit-config
---
apiVersion: v1
kind: Service
metadata:
  name: ratelimit
  namespace: istio-system
spec:
  ports:
  - port: 8080
    name: http
    targetPort: 8080
  - port: 8081
    name: grpc
    targetPort: 8081
  selector:
    app: ratelimit

2. EnvoyFilter로 글로벌 Rate Limiting 구성 ​

yaml
apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
  name: filter-ratelimit
  namespace: istio-system
spec:
  workloadSelector:
    labels:
      istio: ingressgateway
  configPatches:
  - applyTo: HTTP_FILTER
    match:
      context: GATEWAY
      listener:
        filterChain:
          filter:
            name: envoy.filters.network.http_connection_manager
            subFilter:
              name: envoy.filters.http.router
    patch:
      operation: INSERT_BEFORE
      value:
        name: envoy.filters.http.ratelimit
        typed_config:
          '@type': type.googleapis.com/envoy.extensions.filters.http.ratelimit.v3.RateLimit
          domain: production-ratelimit
          failure_mode_deny: true
          timeout: 0.1s
          rate_limit_service:
            grpc_service:
              envoy_grpc:
                cluster_name: outbound|8081||ratelimit.istio-system.svc.cluster.local
                authority: ratelimit.istio-system.svc.cluster.local
            transport_api_version: V3

3. Gateway VirtualHost에 Rate Limit 액션 추가 ​

Filter와 같은 전용 gateway에 action 집합을 한 번 적용합니다. 의도적으로 모든 HTTP virtual host에 적용하므로 공유 gateway에서는 확인한 vhost로 매칭을 좁힙니다. ConfigMap과 일치하는 global·path prefix·client-IP descriptor를 만듭니다. remote_address는 사용자 신원이 아닌 신뢰한 downstream IP이므로 실제 proxy/XFF 신뢰 경로·NAT를 고려합니다.

yaml
apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
  name: filter-ratelimit-actions
  namespace: istio-system
spec:
  workloadSelector:
    labels:
      istio: ingressgateway
  configPatches:
  - applyTo: VIRTUAL_HOST
    match:
      context: GATEWAY
    patch:
      operation: MERGE
      value:
        rate_limits:
        - actions:
          - generic_key:
              descriptor_value: global
        - actions:
          - header_value_match:
              descriptor_value: /api/v1/*
              headers:
              - name: :path
                string_match:
                  prefix: /api/v1/
        - actions:
          - remote_address: {}

Filter는 Istio가 생성한 gRPC cluster를 사용하므로 일반 discovery·mesh TLS 정책이 적용됩니다. 별도 평문 cluster를 만들지 않습니다. failure_mode_deny: true는 판정 서비스 오류에 보통HTTP500, quota 초과에는HTTP429를 반환하며 false는 fail open할 수 있습니다. 100ms는 예시이므로 Redis timeout·지연·호출자 deadline을 맞춥니다. Window 경계·Redis 재시작/failover·서비스 replica 변경에서 counter 동작을 검증합니다. ConfigMap 변경 후 reload 또는 restart를 확인하고 Running Pod만으로 정책 로딩을 판단하지 않습니다.

주요 파라미터 설명 ​

파라미터설명
domainRate Limit Service 구성 도메인 (ConfigMap과 일치해야 함)
failure_mode_denyRate Limit Service 실패 시 요청 거부 여부
timeoutRate Limit Service 응답 대기 시간
rate_limit_service외부 Rate Limit Service의 gRPC 엔드포인트

글로벌 vs 로컬 Rate Limiting 선택 기준 ​

로컬 Rate Limiting 사용:

  • ✅ 간단한 구성
  • ✅ 빠른 응답 속도
  • ✅ 외부 의존성 없음
  • Bucket별 범위이며 replica 수·분산 상태가 총량에 영향

글로벌 Rate Limiting 사용:

  • 선택한 descriptor의 공유 제한
  • ✅ 복잡한 규칙 (사용자별, IP별, 경로별)
  • ✅ 중앙 집중식 관리
  • ❌ 외부 서비스 필요 (복잡도 증가)
  • ❌ 약간의 지연 (gRPC 호출)

권장 사항:

  • 프로덕션 API Gateway: 글로벌 Rate Limiting (정확한 제어 필요)
  • 마이크로서비스 보호: 로컬 Rate Limiting (빠른 응답)
  • 하이브리드: Gateway는 글로벌, 내부 서비스는 로컬

실전 예제 ​

예제 1: API Gateway Rate Limiting ​

yaml
apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
  name: api-gateway-ratelimit
  namespace: istio-system
spec:
  workloadSelector:
    labels:
      istio: ingressgateway
  configPatches:
  - applyTo: HTTP_FILTER
    match:
      context: GATEWAY
      listener:
        filterChain:
          filter:
            name: envoy.filters.network.http_connection_manager
            subFilter:
              name: envoy.filters.http.router
    patch:
      operation: INSERT_BEFORE
      value:
        name: envoy.filters.http.local_ratelimit
        typed_config:
          '@type': type.googleapis.com/envoy.extensions.filters.http.local_ratelimit.v3.LocalRateLimit
          stat_prefix: http_local_rate_limiter
          descriptors:
          - entries:
            - key: header_match
              value: /api/v1/public/*
            token_bucket:
              max_tokens: 100
              tokens_per_fill: 10
              fill_interval: 1s
          - entries:
            - key: header_match
              value: /api/v1/protected/*
            token_bucket:
              max_tokens: 1000
              tokens_per_fill: 100
              fill_interval: 1s
          - entries:
            - key: header_match
              value: /graphql
            token_bucket:
              max_tokens: 500
              tokens_per_fill: 50
              fill_interval: 1s
          filter_enabled:
            default_value:
              numerator: 100
              denominator: HUNDRED
          filter_enforced:
            default_value:
              numerator: 100
              denominator: HUNDRED
          token_bucket:
            max_tokens: 100
            tokens_per_fill: 10
            fill_interval: 1s
          always_consume_default_token_bucket: false
          rate_limits:
          - actions:
            - header_value_match:
                descriptor_value: /api/v1/public/*
                headers:
                - name: :path
                  string_match:
                    prefix: /api/v1/public/
          - actions:
            - header_value_match:
                descriptor_value: /api/v1/protected/*
                headers:
                - name: :path
                  string_match:
                    prefix: /api/v1/protected/
          - actions:
            - header_value_match:
                descriptor_value: /graphql
                headers:
                - name: :path
                  string_match:
                    prefix: /graphql

이 로컬 gateway 예제는 path prefix를 분류하며 /protected라는 경로 자체가 인증을 강제하지 않습니다. Gateway replica별 독립 bucket이며 모르는 경로는 fallback을 사용합니다. Local filter 자체의 rate_limits를 사용하므로 추측한 route 이름에 의존하지 않습니다.

예제 2: 사용자 등급별 Rate Limiting ​

yaml
apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
  name: tiered-ratelimit
  namespace: default
spec:
  workloadSelector:
    labels:
      app: api-service
  configPatches:
  - applyTo: HTTP_FILTER
    match:
      context: SIDECAR_INBOUND
      listener:
        filterChain:
          filter:
            name: envoy.filters.network.http_connection_manager
            subFilter:
              name: envoy.filters.http.router
        portNumber: 8080
    patch:
      operation: INSERT_BEFORE
      value:
        name: envoy.filters.http.local_ratelimit
        typed_config:
          '@type': type.googleapis.com/envoy.extensions.filters.http.local_ratelimit.v3.LocalRateLimit
          stat_prefix: http_local_rate_limiter
          descriptors:
          - entries:
            - key: header_match
              value: x-api-tier:enterprise
            token_bucket:
              max_tokens: 10000
              tokens_per_fill: 1000
              fill_interval: 1s
          - entries:
            - key: header_match
              value: x-api-tier:premium
            token_bucket:
              max_tokens: 1000
              tokens_per_fill: 100
              fill_interval: 1s
          - entries:
            - key: header_match
              value: x-api-tier:free
            token_bucket:
              max_tokens: 100
              tokens_per_fill: 10
              fill_interval: 1s
          filter_enabled:
            default_value:
              numerator: 100
              denominator: HUNDRED
          filter_enforced:
            default_value:
              numerator: 100
              denominator: HUNDRED
          token_bucket:
            max_tokens: 100
            tokens_per_fill: 10
            fill_interval: 1s
          always_consume_default_token_bucket: false
          rate_limits:
          - actions:
            - header_value_match:
                descriptor_value: x-api-tier:enterprise
                headers:
                - name: x-api-tier
                  string_match:
                    exact: enterprise
          - actions:
            - header_value_match:
                descriptor_value: x-api-tier:premium
                headers:
                - name: x-api-tier
                  string_match:
                    exact: premium
          - actions:
            - header_value_match:
                descriptor_value: x-api-tier:free
                headers:
                - name: x-api-tier
                  string_match:
                    exact: free

다음 enterprise/premium/free quota는 설정된 프록시 bucket의 등급별 공유 값입니다. 앞의 헤더 예제와 같은 신뢰 헤더·우회 방지 통제가 필요하며1000 req/s를 enterprise 사용자별 할당으로 해석하지 않습니다.

예제 3: 외부 API 보호 ​

yaml
apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
  name: external-api-ratelimit
  namespace: default
spec:
  workloadSelector:
    labels:
      app: myapp
  configPatches:
  - applyTo: HTTP_FILTER
    match:
      context: SIDECAR_OUTBOUND
      listener:
        filterChain:
          filter:
            name: envoy.filters.network.http_connection_manager
            subFilter:
              name: envoy.filters.http.router
    patch:
      operation: INSERT_BEFORE
      value:
        name: envoy.filters.http.local_ratelimit
        typed_config:
          '@type': type.googleapis.com/envoy.extensions.filters.http.local_ratelimit.v3.LocalRateLimit
          stat_prefix: egress_rate_limiter
  - applyTo: VIRTUAL_HOST
    match:
      context: SIDECAR_OUTBOUND
      routeConfiguration:
        vhost:
          name: api.external.com:80
    patch:
      operation: MERGE
      value:
        typed_per_filter_config:
          envoy.filters.http.local_ratelimit:
            '@type': type.googleapis.com/envoy.extensions.filters.http.local_ratelimit.v3.LocalRateLimit
            stat_prefix: egress_rate_limiter
            token_bucket:
              max_tokens: 1000
              tokens_per_fill: 10
              fill_interval: 1s
            response_headers_to_add:
            - header:
                key: x-rate-limit-exceeded
                value: 'true'
              append_action: OVERWRITE_IF_EXISTS_OR_ADD
            filter_enabled:
              default_value:
                numerator: 100
                denominator: HUNDRED
            filter_enforced:
              default_value:
                numerator: 100
                denominator: HUNDRED

이 egress 예제는 외부 outlier 보호의 api.external.com HTTP80→TLS443 ServiceEntry/DestinationRule을 전제합니다. 실제 vhost가 api.external.com:80인지 확인합니다. Listener에는 비활성 filter를 넣고 이 vhost에만 활성 bucket을 적용하므로 다른 송신 HTTP host는 이 예제로 제한되지 않습니다. 앱의 불투명 HTTPS는 HTTP filter로 분류할 수 없습니다. 호출자별 bucket이므로 vendor/account의 공유 quota가 아니며 응답 헤더는 거부 표시이지 로깅 설정이 아닙니다.

모니터링 ​

Prometheus 메트릭 ​

다음 annotation을 해당 앱/gateway Pod template에 병합하고 새 프록시를 배포합니다. 메트릭 장의 수집 설정과 namespace/pod scrape 레이블·프록시별 한 번의 수집을 전제합니다. Local 접두사는 stat_prefix에 따라 달라지므로 실제 이름을 확인합니다.

yaml
spec:
  template:
    metadata:
      annotations:
        proxy.istio.io/config: |
          proxyStatsMatcher:
            inclusionRegexps:
            - ".*http_local_rate_limit.*"
            - ".*ratelimit.*"

순서대로 로컬 강제 거부/초·under-limit 판정/초·조회 요청 중 강제 비율, 전역 over-limit/OK/오류/fail-open 결과/초입니다. rate_limited는 강제하지 않은 token 부족도 세고 enforced는 적용한 거부를 셉니다. over_limit는 전역 호출 총수가 아닙니다. 전역 filter counter는 rate-limit-service cluster가 아닌 실제 route 목적지 cluster에 속합니다.

promql
sum by (namespace, pod) (rate({__name__=~"envoy_.*http_local_rate_limit_enforced",namespace="default"}[5m]))

sum by (namespace, pod) (rate({__name__=~"envoy_.*http_local_rate_limit_ok",namespace="default"}[5m]))

100 * sum by (namespace, pod) (rate({__name__=~"envoy_.*http_local_rate_limit_enforced",namespace="default"}[5m])) / sum by (namespace, pod) (rate({__name__=~"envoy_.*http_local_rate_limit_enabled",namespace="default"}[5m]))

rate(envoy_cluster_ratelimit_over_limit{namespace="istio-system"}[5m])

rate(envoy_cluster_ratelimit_ok{namespace="istio-system"}[5m])

rate(envoy_cluster_ratelimit_error{namespace="istio-system"}[5m])

rate(envoy_cluster_ratelimit_failure_mode_allowed{namespace="istio-system"}[5m])

Gateway 로컬 정책에는 namespace="istio-system"을 사용하고 선택한 정책에 맞게 Pod/cluster/prefix를 좁힙니다. 분모0·누락 통계·scrape 실패에는 no-data 처리가 필요합니다. 앱도429를 반환할 수 있으므로 HTTP429만으로 이 filter의 quota 강제를 증명하지 못합니다.

Grafana 대시보드 ​

다음 dashboard 객체는 datasource UID prometheus·앞의 레이블을 전제합니다. Dashboard 파일 provisioning 절차를 사용하며 ConfigMap 레이블만으로 loader가 생기지는 않습니다.

json
{
  "uid": "istio-rate-limiting",
  "title": "Istio Rate Limiting",
  "panels": [
    {
      "id": 1,
      "title": "Local Enforced Rejections per Second",
      "type": "timeseries",
      "datasource": {
        "type": "prometheus",
        "uid": "prometheus"
      },
      "targets": [
        {
          "expr": "sum by (namespace, pod) (rate({__name__=~\"envoy_.*http_local_rate_limit_enforced\",namespace=\"default\"}[5m]))",
          "legendFormat": "{{namespace}} / {{pod}}",
          "refId": "A"
        }
      ],
      "gridPos": {
        "x": 0,
        "y": 0,
        "w": 24,
        "h": 8
      },
      "fieldConfig": {
        "defaults": {
          "unit": "short"
        }
      }
    },
    {
      "id": 2,
      "title": "Local Enforced Fraction",
      "type": "timeseries",
      "datasource": {
        "type": "prometheus",
        "uid": "prometheus"
      },
      "targets": [
        {
          "expr": "100 * sum by (namespace, pod) (rate({__name__=~\"envoy_.*http_local_rate_limit_enforced\",namespace=\"default\"}[5m])) / sum by (namespace, pod) (rate({__name__=~\"envoy_.*http_local_rate_limit_enabled\",namespace=\"default\"}[5m]))",
          "legendFormat": "{{namespace}} / {{pod}}",
          "refId": "A"
        }
      ],
      "gridPos": {
        "x": 0,
        "y": 8,
        "w": 24,
        "h": 8
      },
      "fieldConfig": {
        "defaults": {
          "unit": "percent"
        }
      }
    }
  ],
  "time": {
    "from": "now-1h",
    "to": "now"
  },
  "refresh": "30s"
}

문제 해결 ​

Rate Limiting이 작동하지 않음 ​

bash
# 1. EnvoyFilter 확인
kubectl get envoyfilter -A

# 2. Envoy 구성 확인
istioctl proxy-config listeners <pod-name> -n <namespace> -o json | \
  jq '.. | objects | select(.name? == "envoy.filters.http.local_ratelimit" or .name? == "envoy.filters.http.ratelimit")'

# 3. Route/vhost override·실제 선택적 counter 확인
istioctl proxy-config routes <pod-name> -n <namespace> -o json
istioctl x envoy-stats <pod-name> -n <namespace> --output prom | grep -E "rate_limit|ratelimit"

글로벌 Rate Limiting 연결 실패 ​

bash
# Rate Limit Service 확인
kubectl get pods -n istio-system -l app=ratelimit
kubectl logs -n istio-system -l app=ratelimit

# Redis 연결 확인
kubectl exec <redis-client-pod> -n istio-system -c <client-container> -- \
  redis-cli -h redis-ratelimit.istio-system.svc.cluster.local -p 6379 PING

# Check the gateway-to-service cluster and ready backend endpoints
istioctl proxy-config clusters <gateway-pod> -n istio-system --fqdn ratelimit.istio-system.svc.cluster.local
kubectl get endpointslice -n istio-system -l kubernetes.io/service-name=ratelimit

Redis 명령은 redis-cli가 있는 승인된 기존 client container와 backend TLS/인증 설정이 필요합니다. 고정한 rate-limit 이미지는 distroless로 shell·redis-cli를 제공하지 않습니다. 서비스 로그·/healthcheck·로딩한 config·namespace selector·mesh 정책·descriptor 일치를 확인합니다. 정상 Pod나 빈 기본 proxy 로그만으로 강제를 증명하지 못합니다.

참고 자료 ​
