第 3 部分：故障排查

概述

本文档介绍 Amazon EKS 网络的性能优化、故障排查方法和高级用例。我们将讨论如何优化网络性能、解决常见网络问题，以及利用高级网络功能。

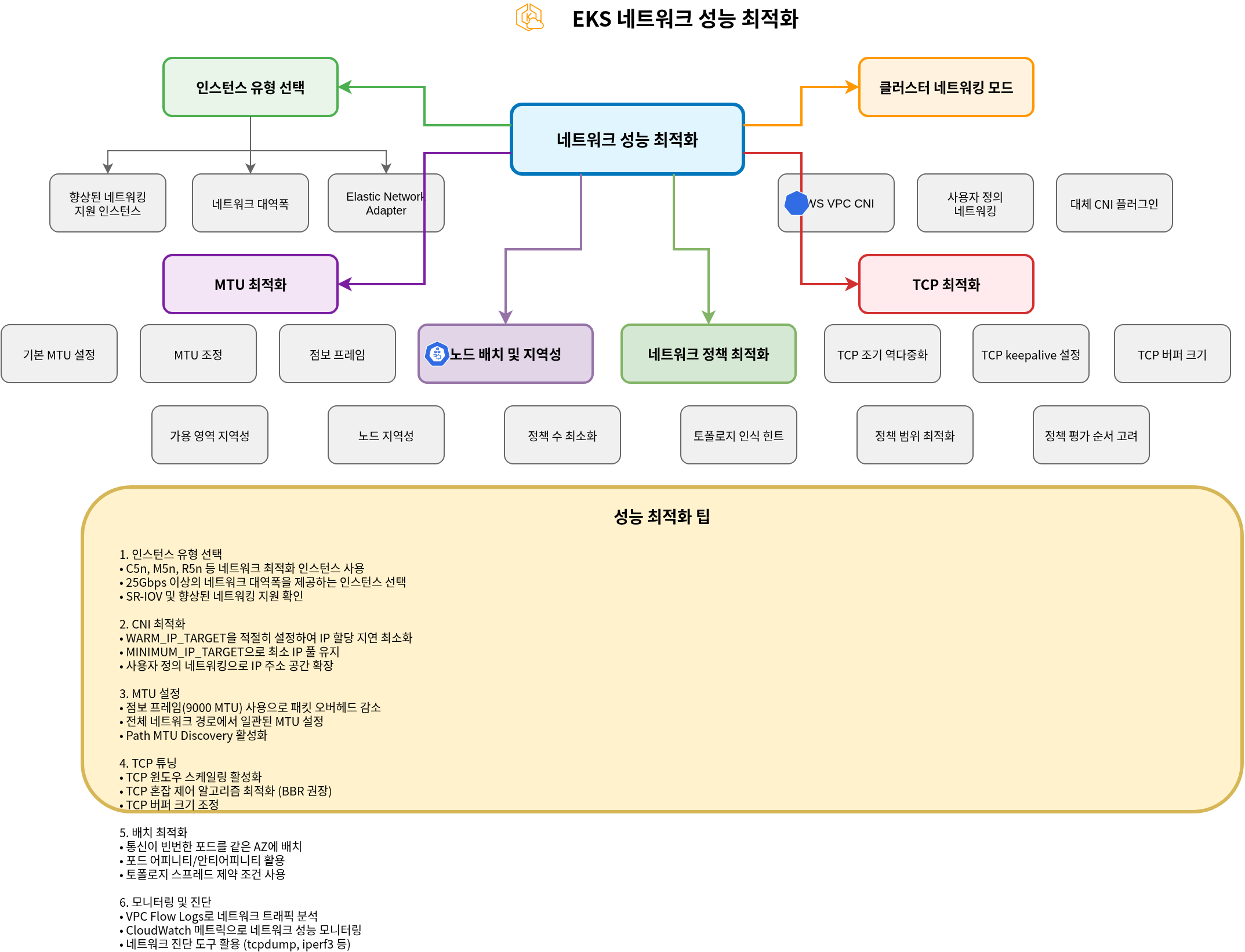

网络性能优化

有多种策略可以优化 EKS 集群中的网络性能。

Instance Type 选择

网络性能会因 Instance Type 的不同而有显著差异。对于网络密集型工作负载，建议选择支持增强网络的 Instance Type。

1. 支持增强网络的 Instance：
   • C5、M5 和 R5 等 Instance Type 支持增强网络。
   • 这些 Instance 提供更高的带宽、更低的延迟和更低的抖动。
2. 网络带宽：
   • 更大的 Instance 规格提供更高的网络带宽。
   • 例如，m5.large 提供最高 10Gbps，而 m5.24xlarge 提供最高 25Gbps 的网络带宽。
3. Elastic Network Adapter (ENA)：
   • ENA 支持最高 100Gbps 的网络带宽。
   • 大多数现代 Instance Type 都支持 ENA。

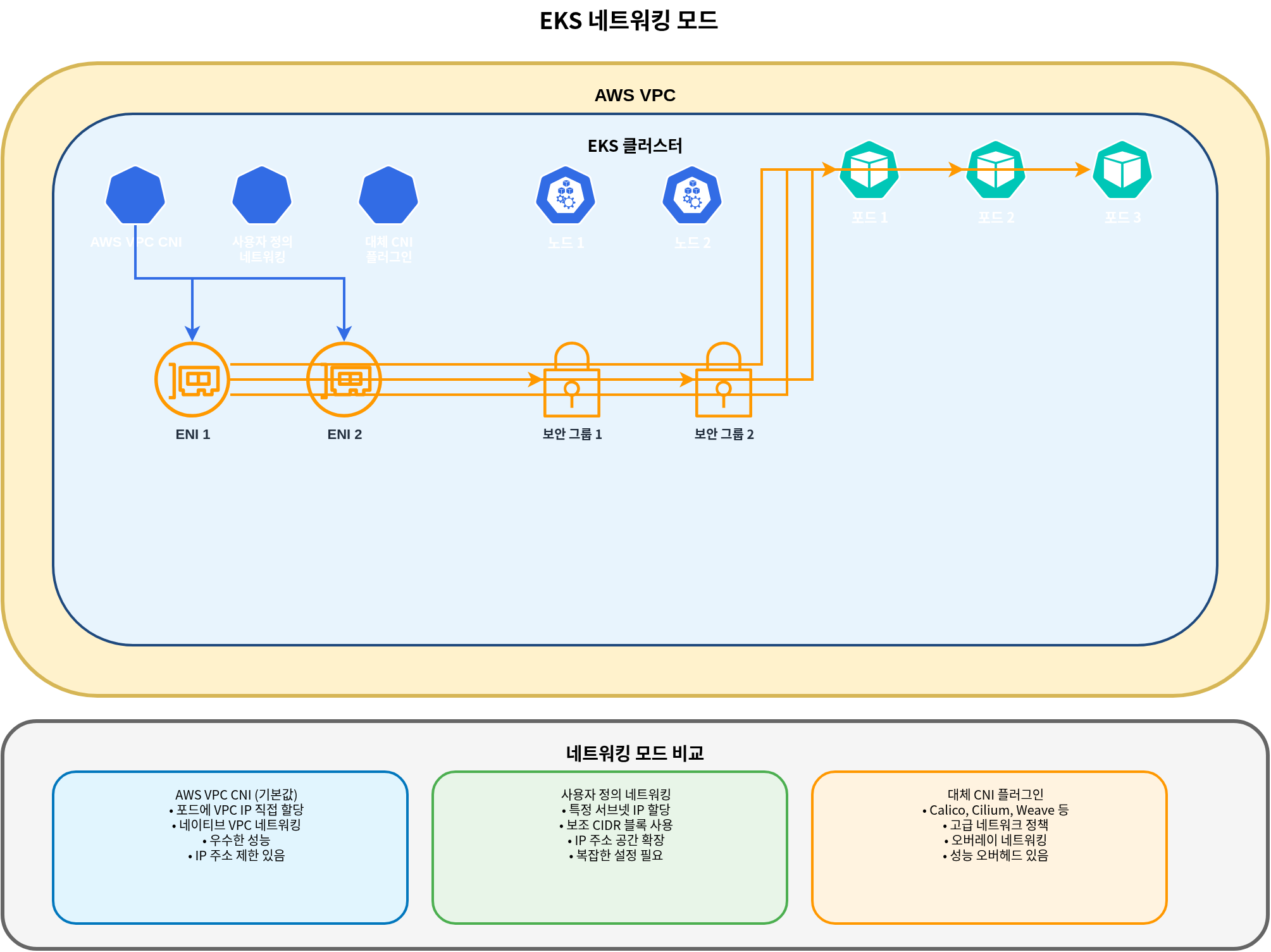

Cluster 网络模式

EKS 支持多种网络模式，每种模式都有不同的性能特征。

1. AWS VPC CNI（默认）：
   • 将 VPC IP 地址直接分配给 pods。
   • 由于使用原生 VPC 网络，因此性能优异。
   • 每个 node 可分配的 IP 地址数量有限制。
2. Custom Networking：
   • 允许从特定 subnet 为 pods 分配 IP 地址。
   • 可以使用 secondary CIDR blocks 扩展 IP 地址空间。
   • 对网络拓扑提供更精细的控制。
3. 替代 CNI Plugins：
   • 可以使用 Calico 和 Cilium 等替代 CNI plugins。
   • 这些 plugins 提供额外功能（例如 network policies、加密），但可能带来性能开销。

MTU 优化

MTU (Maximum Transmission Unit) 是影响网络性能的重要因素。

1. 默认 MTU 设置：
   • AWS VPC CNI 的默认 MTU 为 9001。
   • 某些网络路径可能需要较小的 MTU。
2. MTU 调整：
   • 可以调整 AWS VPC CNI 的 MTU 设置：

kubectl set env daemonset aws-node -n kube-system ENI_MTU=9001

3. Jumbo Frames：
   • 使用 jumbo frames (MTU > 1500) 可以提升网络性能。
   • 包括 VPC、subnets、security groups 和 load balancers 在内的所有网络组件都必须支持 jumbo frames。

TCP 优化

可以优化 TCP 设置以提升网络性能。

1. TCP Early Demux：
   • TCP early demux 可以提升性能，但在某些网络模式中可能导致问题。
   • 如有必要，可以将其禁用：

kubectl set env daemonset aws-node -n kube-system DISABLE_TCP_EARLY_DEMUX=true

2. TCP Keepalive 设置：
   • 可以调整 TCP keepalive 设置，以优化连接维护和复用。
   • 这对于处理大量短连接的工作负载尤其有用。

# System-level TCP keepalive settings
sysctl -w net.ipv4.tcp_keepalive_time=60
sysctl -w net.ipv4.tcp_keepalive_intvl=15
sysctl -w net.ipv4.tcp_keepalive_probes=6

3. TCP Buffer Size：
   • 可以调整 TCP buffer size 以优化吞吐量。
   • 建议根据 Bandwidth Delay Product (BDP) 设置 buffer size。

# System-level TCP buffer settings
sysctl -w net.core.rmem_max=16777216
sysctl -w net.core.wmem_max=16777216
sysctl -w net.ipv4.tcp_rmem="4096 87380 16777216"
sysctl -w net.ipv4.tcp_wmem="4096 65536 16777216"

Node 放置和本地性

通过优化 node 放置和本地性，可以提升网络性能。

1. Availability Zone 本地性：
   • 将频繁通信的 pods 放置在同一 availability zone 中，以降低延迟。
   • 使用 pod affinity 和 anti-affinity 来控制 pod 放置。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: web-server
spec:
  replicas: 3
  selector:
    matchLabels:
      app: web
  template:
    metadata:
      labels:
        app: web
    spec:
      affinity:
        podAffinity:
          preferredDuringSchedulingIgnoredDuringExecution:
          - weight: 100
            podAffinityTerm:
              labelSelector:
                matchExpressions:
                - key: app
                  operator: In
                  values:
                  - cache
              topologyKey: topology.kubernetes.io/zone

2. Node 本地性：
   • 将频繁通信的 pods 放置在同一 node 上，以减少网络跳数。
   • 这对于对延迟敏感的应用程序尤其有用。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: web-server
spec:
  replicas: 3
  selector:
    matchLabels:
      app: web
  template:
    metadata:
      labels:
        app: web
    spec:
      affinity:
        podAffinity:
          preferredDuringSchedulingIgnoredDuringExecution:
          - weight: 100
            podAffinityTerm:
              labelSelector:
                matchExpressions:
                - key: app
                  operator: In
                  values:
                  - cache
              topologyKey: kubernetes.io/hostname

3. Topology Aware Hints：
   • 使用 topology aware hints 将 service 流量保持在同一区域内。
   • 这可以降低 availability zones 之间的数据传输成本并改善延迟。

apiVersion: v1
kind: Service
metadata:
  name: my-service
  annotations:
    service.kubernetes.io/topology-aware-hints: "auto"
spec:
  selector:
    app: my-app
  ports:
  - port: 80
    targetPort: 8080
  type: ClusterIP

Network Policy 优化

Network policies 可以增强安全性，但也可能影响性能。

1. 尽量减少 Policies 数量：
   • 仅应用最少的必要 network policies。
   • 过多 policies 可能导致性能下降。
2. 优化 Policy 范围：
   • 使用具体 policies，而不是宽泛 policies。
   • 使用 label selectors 限制 policy 范围。
3. 考虑 Policy 评估顺序：
   • Network policies 会进行累积评估。
   • 首先定义最常用的规则，以优化评估性能。

网络故障排查

让我们了解 EKS 集群中可能出现的常见网络问题以及解决方法。

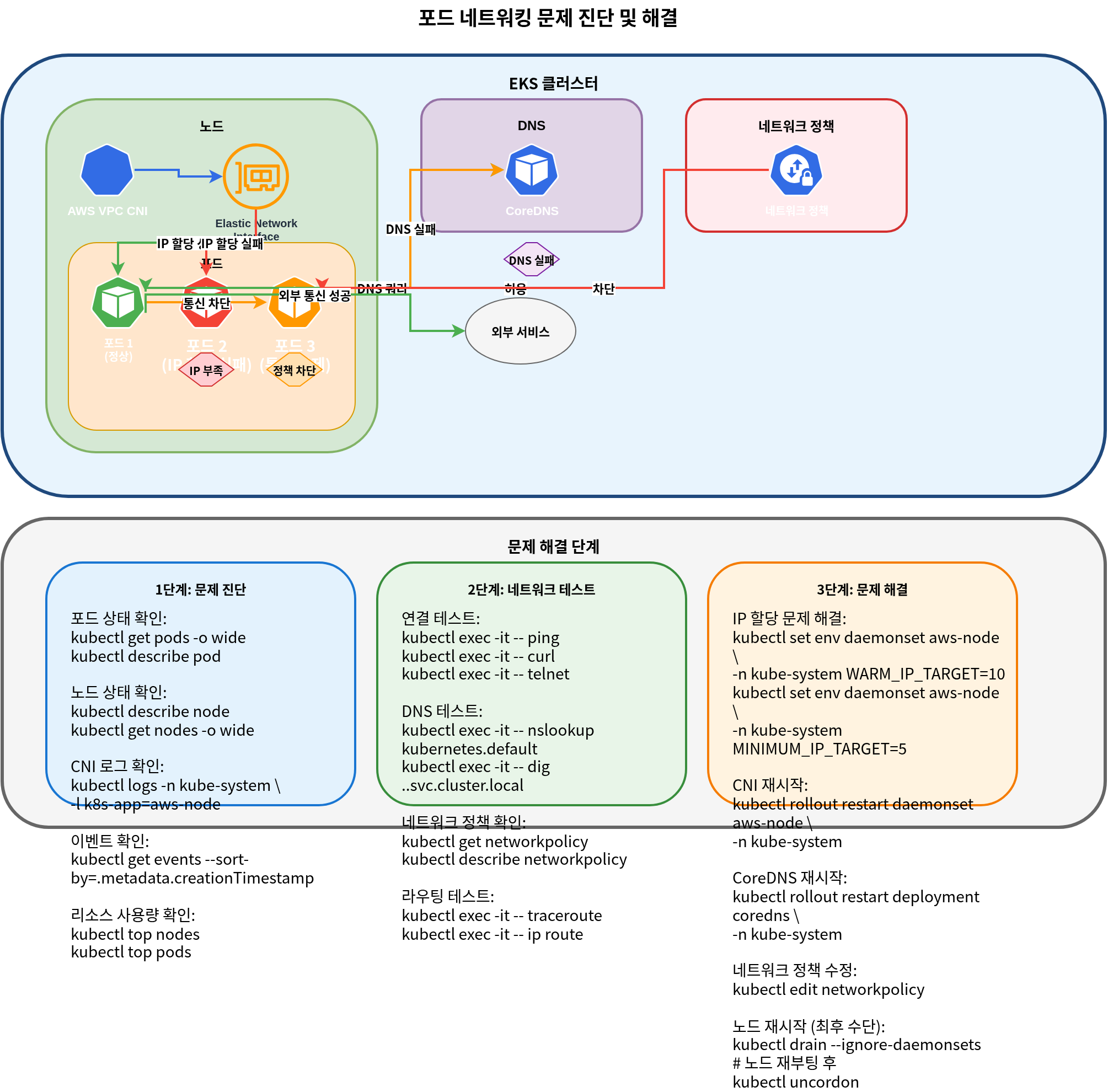

Pod 网络问题

1. Pod IP 分配失败：
   • 症状：Pod 卡在 ContainerCreating 状态
   • 原因：Node 可用 IP 地址不足
   • 解决方案：
     • 检查 node 状态：kubectl describe node <node-name>
     • 检查 AWS VPC CNI 日志：kubectl logs -n kube-system -l k8s-app=aws-node
     • 增加 WARM_IP_TARGET：kubectl set env daemonset aws-node -n kube-system WARM_IP_TARGET=10
     • 升级 node Instance Type：更改为支持更多 ENIs 和 IP 地址的 Instance Type
2. Pod-to-Pod 通信问题：
   • 症状：Pod 无法与其他 pods 通信
   • 原因：Network policies、security groups、路由问题等。
   • 解决方案：
     • 检查 network policies：kubectl get networkpolicy
     • 检查 security group 规则：使用 AWS console 或 AWS CLI
     • 从 pod 内部测试网络连接：

kubectl exec -it <pod-name> -- ping <target-pod-ip>
kubectl exec -it <pod-name> -- curl <target-service-name>
kubectl exec -it <pod-name> -- traceroute <target-pod-ip>

3. DNS 解析问题：
   • 症状：Pod 无法解析 service 名称
   • 原因：CoreDNS 问题、network policies、security groups 等。
   • 解决方案：
     • 检查 CoreDNS pod 状态：kubectl get pods -n kube-system -l k8s-app=kube-dns
     • 检查 CoreDNS 日志：kubectl logs -n kube-system -l k8s-app=kube-dns
     • 检查 DNS 配置：kubectl exec -it <pod-name> -- cat /etc/resolv.conf
     • 测试 DNS 查询：

kubectl exec -it <pod-name> -- nslookup kubernetes.default.svc.cluster.local
kubectl exec -it <pod-name> -- dig kubernetes.default.svc.cluster.local

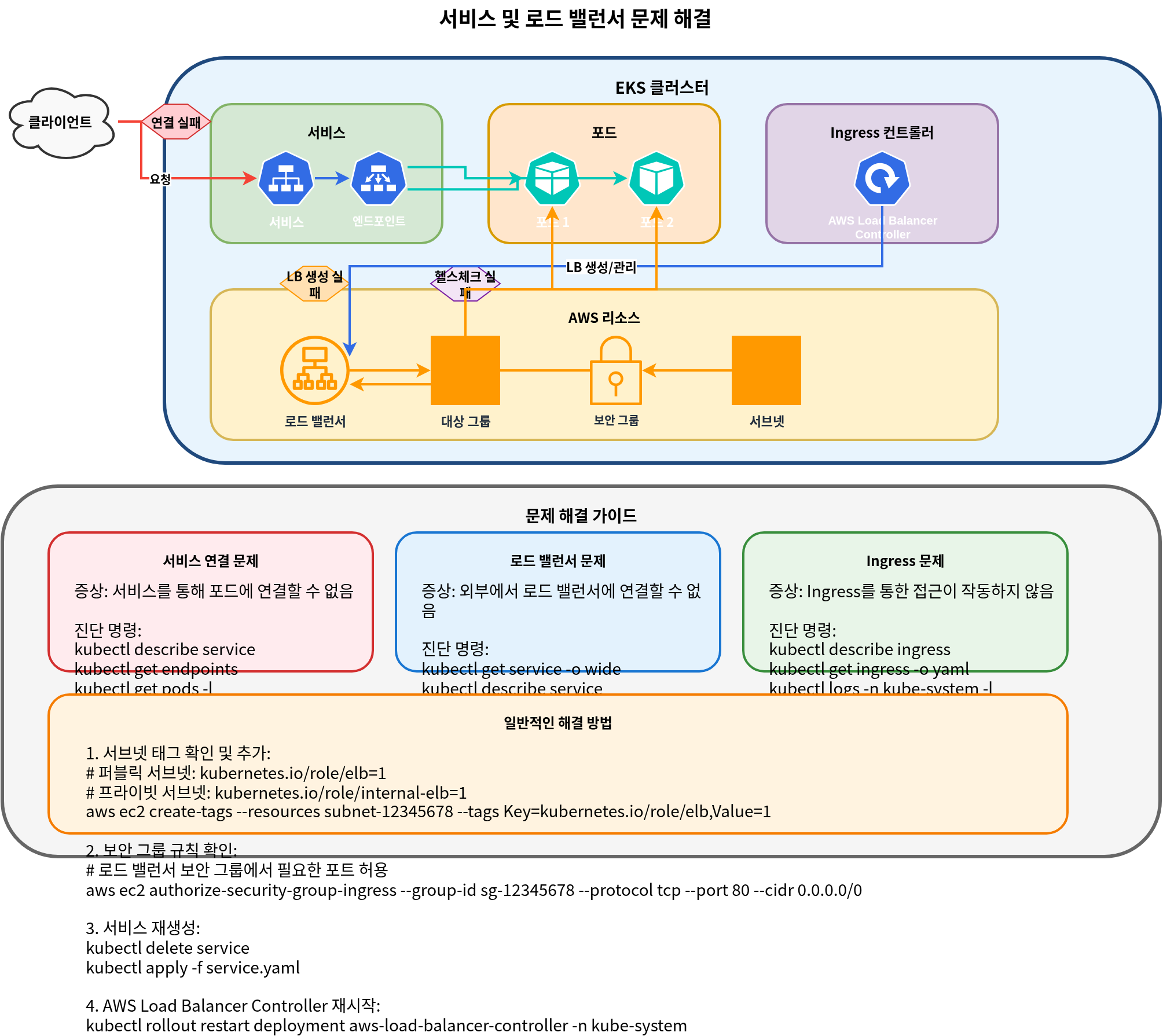

Service 和 Load Balancing 问题

1. Service 连接问题：
   • 症状：无法通过 service 连接到 pods
   • 原因：Service selector、pod 状态、endpoints 等。
   • 解决方案：
     • 检查 service 状态：kubectl describe service <service-name>
     • 检查 endpoints：kubectl get endpoints <service-name>
     • 检查 pod 状态：kubectl get pods -l <selector-label>
     • 检查 service DNS：kubectl exec -it <pod-name> -- nslookup <service-name>
2. Load Balancer 问题：
   • 症状：无法从外部连接到 load balancer
   • 原因：Security groups、subnet tags、health checks 等。
   • 解决方案：
     • 检查 load balancer 状态：使用 AWS console 或 AWS CLI
     • 检查 security group 规则：确认允许入站流量
     • 检查 subnet tags：确认存在适当的 tags
     • 检查 health check 配置：Health check path、port 等。
3. Ingress 问题：
   • 症状：无法通过 Ingress 连接到 service
   • 原因：Ingress controller、annotations、certificates 等。
   • 解决方案：
     • 检查 Ingress 状态：kubectl describe ingress <ingress-name>
     • 检查 Ingress controller 日志：kubectl logs -n kube-system -l app.kubernetes.io/name=aws-load-balancer-controller
     • 检查 ALB 状态：使用 AWS console 或 AWS CLI
     • 检查 target group 状态：确认 targets 处于 healthy 状态
