Topology
用于以可视化方式探索 AWS 基础设施与 Kubernetes 集群之间关系的页面。
主要功能
视图切换
通过顶部开关在两种视图之间切换：
| 视图 | 对象 | 用途 |
|---|---|---|
| Infrastructure | AWS 资源 | 可视化 VPC、EC2、RDS、ELB 等的关系 |
| Kubernetes | EKS 工作负载 | Pod、Service、Ingress、Node 的关系 |
Infrastructure 视图
提供两种显示模式：

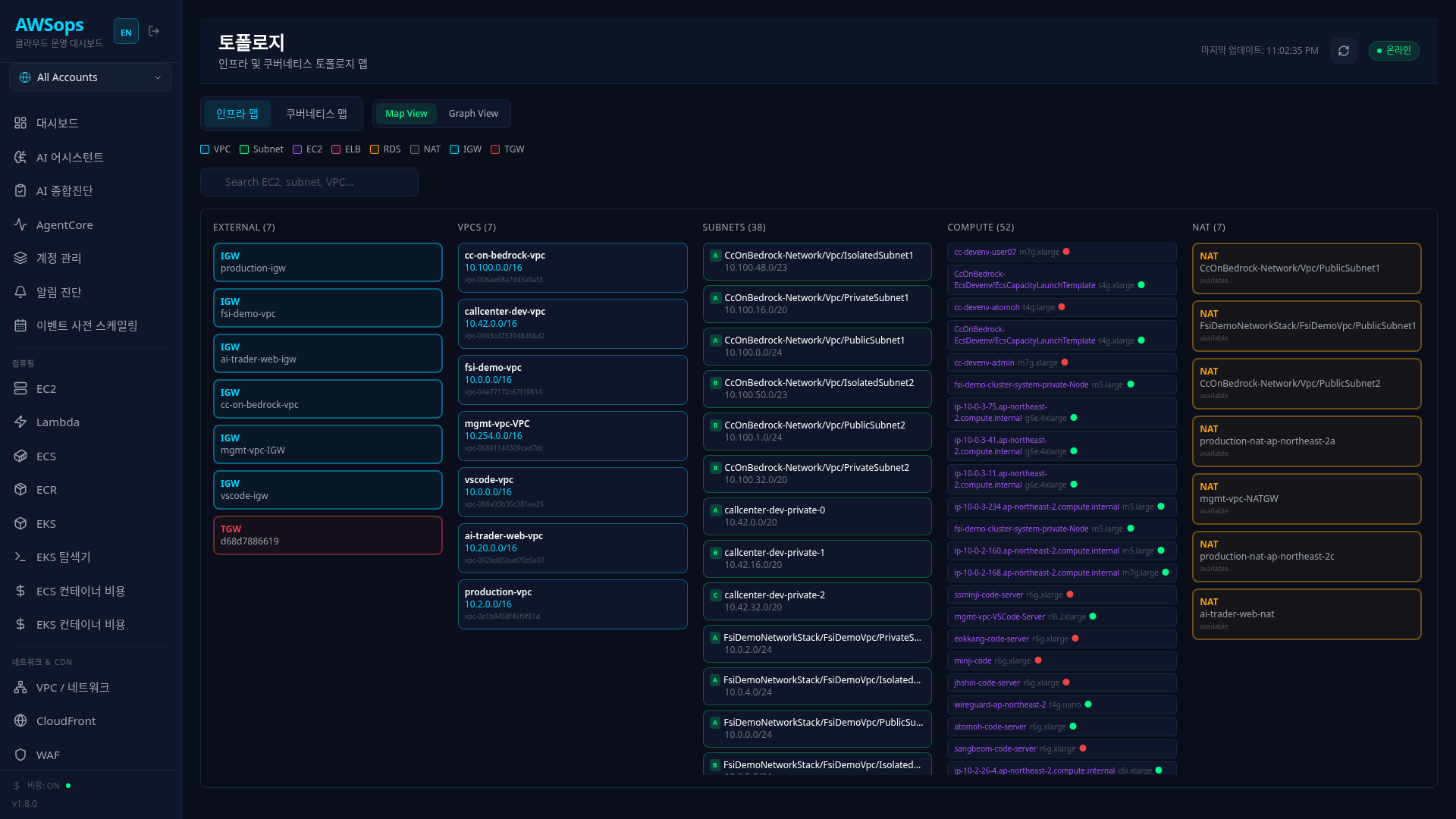

Map View（默认）
- 以 5 列布局展示资源层级
- External (IGW/TGW) → VPCs → Subnets → Compute → NAT
- 通过点击/搜索高亮相关资源
Graph View
- 基于 React Flow 的节点-边图
- 拖拽移动节点
- 通过缩放/平移进行探索
- 使用 MiniMap 查看整体结构
Kubernetes 视图
以 4 列资源图展示 EKS 工作负载：
| 列 | 资源 | 说明 |
|---|---|---|
| Ingress | K8s Ingress | 外部流量入口 |
| Services | K8s Service | 负载均衡、ClusterIP/NodePort/LoadBalancer |
| Pods | K8s Pod | 正在运行的容器 |
| Nodes | EKS Node | 工作节点（EC2） |
交互功能
搜索
- Infrastructure：按 EC2、Subnet、VPC 的名称/ID/CIDR 搜索
- Kubernetes：搜索 Pod、Service、Namespace
- 自动高亮匹配的资源及其关联资源
点击选择
- 点击资源进行选择
- 高亮所选资源及与其相连的所有资源
- 再次点击可取消选择
Graph View 专属
- 鼠标滚轮：放大/缩小
- 拖拽：移动画布
- 拖拽节点：调整节点位置
- Controls：重置缩放、适配屏幕
- MiniMap：预览整体结构
使用方法
了解基础设施结构
- 选择 Infrastructure 视图
- 使用 Map View 查看层级结构
- 理清 VPC → Subnet → EC2 的流向
- 通过 IGW/TGW 确认外部连接
追踪特定资源
- 在搜索框中输入资源名称/ID
- 查看高亮显示的匹配资源
- 关联的 VPC、Subnet 也会一并高亮
- 使用 "Clear search" 按钮重置
分析 K8s 流量走向
- 选择 Kubernetes 视图
- 确认 Ingress → Service → Pod → Node 的流向
- 点击 Service 查看关联的 Pod
- 通过搜索追踪特定工作负载
使用 Graph View
- 在 Infrastructure 视图中选择 Graph View
- 渲染 React Flow 图
- 拖拽节点调整布局
- 使用 MiniMap 查看整体结构
使用技巧
追踪网络路径
要追踪从特定 EC2 到外部互联网的路径：
- 在搜索框中输入 EC2 名称
- 确认高亮显示的 Subnet
- 确认该 Subnet 是连接到 NAT Gateway 还是 IGW
- Private Subnet 走 NAT 路径，Public Subnet 走 IGW 路径
调试 K8s Service
解决 "Service 没有关联的 Pod" 问题：
- 在 Kubernetes 视图中点击 Service
- 查看关联的 Pod（若为 0 pods 则存在问题）
- 确认 Pod 的 labels 与 Service 的 selector 是否匹配
- 若存在 Pod，则追踪至 Node 查看资源状态
颜色图例
| 颜色 | Infrastructure | Kubernetes |
|---|---|---|
| Cyan | VPC, IGW | Ingress |
| Green | Subnet | Node |
| Purple | EC2 | Pod |
| Pink | ELB | - |
| Orange | RDS, NAT | Service |
| Red | TGW | - |
相关页面
- VPC - VPC 详细信息与资源图
- EKS Overview - EKS 集群详情
- EC2 - EC2 实例详细信息
