Topology

AWS インフラと Kubernetes クラスターの関係を視覚的に探索するページです。

主な機能

ビューの切り替え

上部のトグルで 2 つのビューを切り替えます:

ビュー	対象	用途
Infrastructure	AWS リソース	VPC、EC2、RDS、ELB などの関係を可視化
Kubernetes	EKS ワークロード	Pod、Service、Ingress、Node の関係

Infrastructure ビュー

2 つの表示モードを提供します:

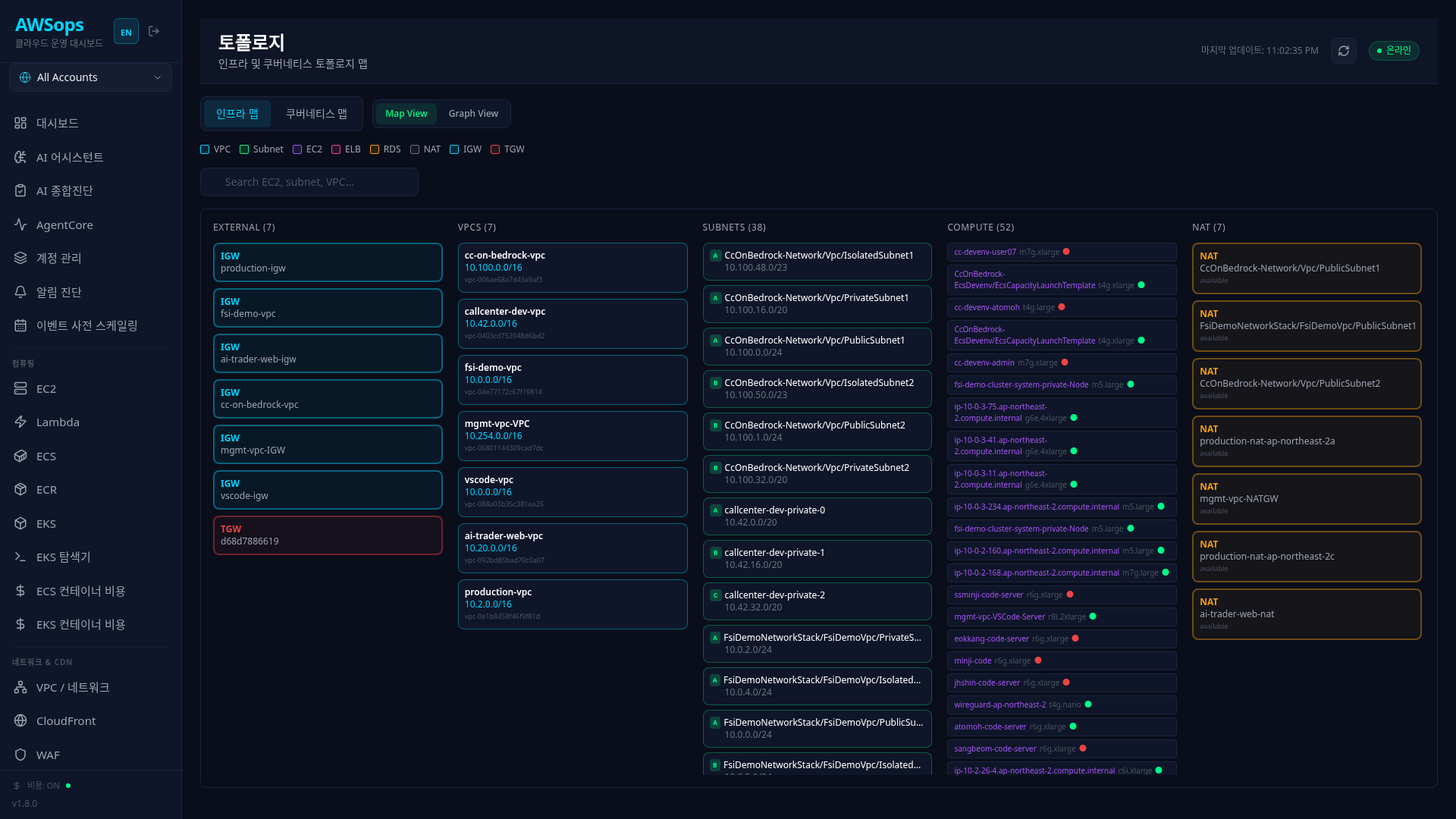

Map View(デフォルト)

5 カラムレイアウトでリソース階層を表示
External (IGW/TGW) → VPCs → Subnets → Compute → NAT
クリック/検索で関連リソースをハイライト

Graph View

React Flow ベースのノード・エッジグラフ
ドラッグでノードを移動
ズーム/パンで探索
MiniMap で全体構造を確認

Kubernetes ビュー

4 カラムのリソースマップで EKS ワークロードを表示します:

カラム	リソース	説明
Ingress	K8s Ingress	外部トラフィックのエントリーポイント
Services	K8s Service	ロードバランシング、ClusterIP/NodePort/LoadBalancer
Pods	K8s Pod	実行中のコンテナ
Nodes	EKS Node	ワーカーノード(EC2)

インタラクション機能

検索

Infrastructure: EC2、Subnet、VPC を名前/ID/CIDR で検索
Kubernetes: Pod、Service、Namespace を検索
マッチしたリソースと関連リソースを自動でハイライト

クリック選択

リソースをクリックして選択
選択したリソースに接続されたすべてのリソースをハイライト
もう一度クリックすると選択解除

Graph View 専用

マウスホイール: ズームイン/アウト
ドラッグ: キャンバスの移動
ノードのドラッグ: ノード位置の調整
Controls: ズームリセット、画面フィット
MiniMap: 全体構造のプレビュー

使い方

インフラ構造の把握

Infrastructure ビューを選択
Map View で階層構造を確認
VPC → Subnet → EC2 の流れを把握
IGW/TGW で外部接続を確認

特定リソースの追跡

検索ボックスにリソース名/ID を入力
マッチしたリソースのハイライトを確認
関連する VPC、Subnet も併せてハイライト
「Clear search」ボタンでリセット

K8s トラフィックフローの分析

Kubernetes ビューを選択
Ingress → Service → Pod → Node の流れを確認
Service をクリックして接続された Pod を確認
検索で特定のワークロードを追跡

Graph View の活用

Infrastructure ビューで Graph View を選択
React Flow グラフがレンダリングされる
ノードをドラッグしてレイアウトを調整
MiniMap で全体構造を確認

活用のヒント

ネットワーク経路の追跡

特定の EC2 から外部インターネットまでの経路を追跡するには:

検索ボックスに EC2 名を入力
ハイライトされた Subnet を確認
Subnet が NAT Gateway または IGW に接続されているか確認
Private Subnet なら NAT、Public Subnet なら IGW の経路

K8s Service のデバッグ

「Service に Pod が接続されていない」問題の解決:

Kubernetes ビューで Service をクリック
接続された Pod を確認(0 pods なら問題あり)
Pod の labels と Service の selector が一致しているか確認
Pod があれば Node まで追跡してリソースの状態を確認

色の凡例

色	Infrastructure	Kubernetes
Cyan	VPC, IGW	Ingress
Green	Subnet	Node
Purple	EC2	Pod
Pink	ELB	-
Orange	RDS, NAT	Service
Red	TGW	-
