VPC / Network

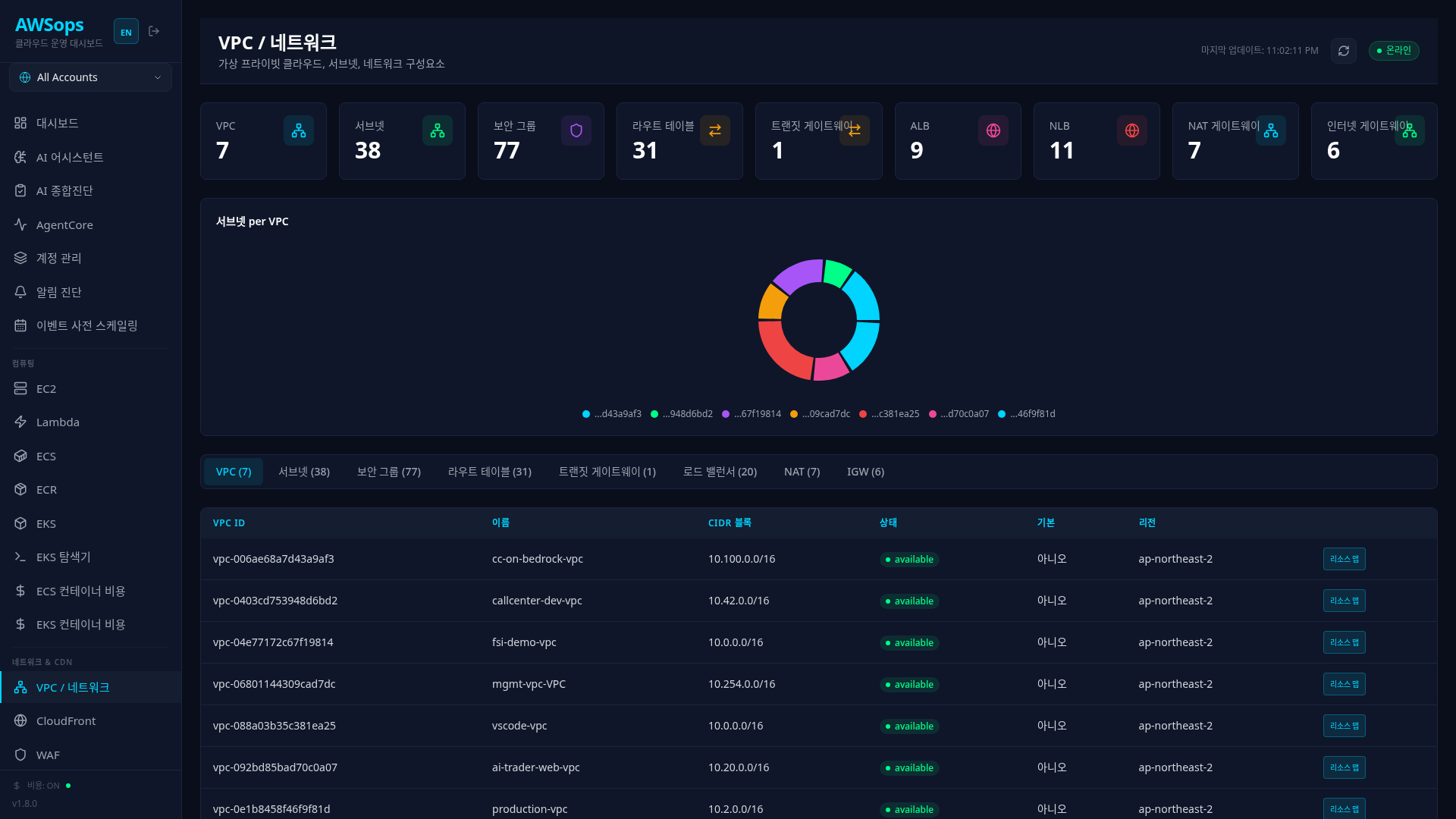

可一目了然地掌握 AWS 网络基础设施的综合监控页面。
主要功能
基于标签页的资源分类
通过 8 个标签页系统地管理网络资源：
| 标签页 | 资源 | 主要信息 |
|---|---|---|
| VPCs | Virtual Private Cloud | CIDR、租户模式、DNS 设置 |
| Subnets | 子网 | AZ、CIDR、公有/私有 |
| Security Groups | 安全组 | 入站/出站规则 |
| Route Tables | 路由表 | 路由、子网关联 |
| Transit Gateway | TGW | VPC 连接、路由表 |
| ELB | 负载均衡器 | ALB/NLB、目标组、监听器 |
| NAT | NAT Gateway | EIP、连接状态 |
| IGW | Internet Gateway | VPC 关联 |
资源图 (Resource Map)
以可视化方式展现 VPC 内所有资源的关系：
- 5 列布局：External (IGW/TGW) → VPCs → Subnets → Compute → NAT
- 交互：点击可高亮相关资源
- 搜索：按名称/ID/CIDR 搜索 EC2、Subnet、VPC
详情面板
点击资源行后可在滑出面板中查看详细信息：
- Transit Gateway：路由表、路由、已连接的 VPC
- Security Group：入站/出站规则完整列表
- ELB：目标组、监听器、健康检查设置
使用方法
查询资源列表
- 在顶部标签页选择要查询的资源类型
- 在表格中查看资源
- 点击行打开详细信息面板
使用资源图
- 在 VPCs 标签页点击 Resource Map 按钮
- 在 5 列视图中查看基础设施结构
- 点击资源高亮其关联关系
- 通过搜索框查找特定资源
分析 Transit Gateway
- 选择 Transit Gateway 标签页
- 点击 TGW 行
- 在详情面板中查看：
- Route Tables：TGW 路由表列表
- Routes：各表的路由（VPC CIDR → Attachment）
- Attachments：已连接的 VPC/VPN 列表
使用技巧
网络故障排查
在 AI 助手中提出与网络相关的问题时，Network Gateway 会自动激活。可利用 17 个专业工具进行：
- Reachability Analyzer：分析两个端点之间的连接路径
- VPC Flow Logs：分析网络流量模式
- Transit Gateway 路由：诊断多 VPC 路由问题
- Security Group 规则校验：分析入站/出站规则
示例问题："从 EC2 i-xxx 无法连接到 RDS" → 自动执行 Reachability Analyzer
查看 Security Group 规则
在 Security Groups 标签页点击某一行，即可一目了然地查看入站/出站规则。对 0.0.0.0/0 开放的端口会以橙色警告显示。
相关页面
- Topology - 基于 React Flow 的基础设施可视化
- WAF - 管理 Web Application Firewall 规则
- CloudFront - 管理 CDN 分配
- Security - 检测开放的 Security Group
