Topology

AWS 인프라와 Kubernetes 클러스터의 관계를 시각적으로 탐색하는 페이지입니다.

주요 기능

뷰 전환

상단 토글로 두 가지 뷰를 전환합니다:

뷰	대상	용도
Infrastructure	AWS 리소스	VPC, EC2, RDS, ELB 등 관계 시각화
Kubernetes	EKS 워크로드	Pod, Service, Ingress, Node 관계

Infrastructure 뷰

두 가지 표시 모드를 제공합니다:

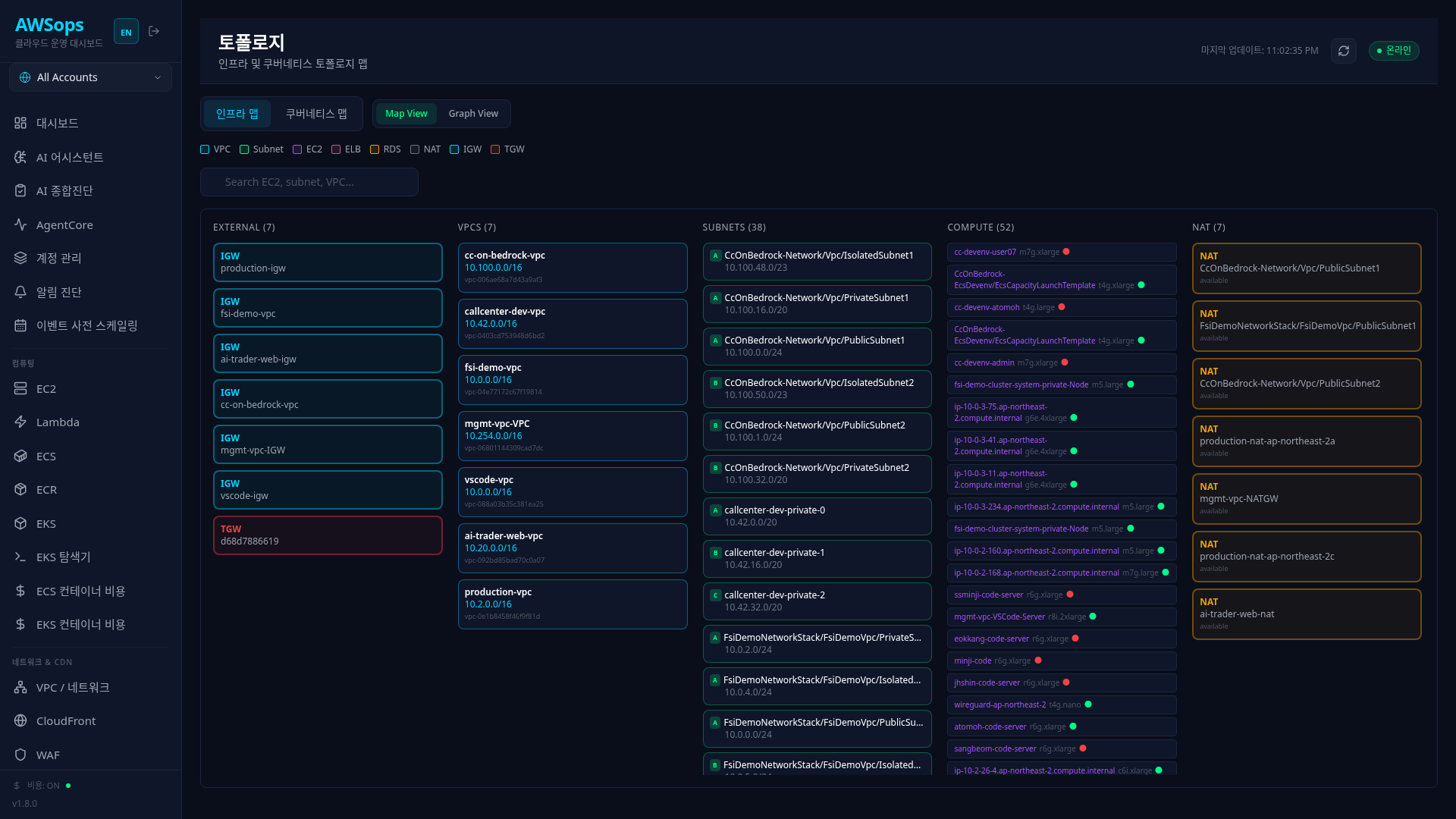

Map View (기본)

5컬럼 레이아웃으로 리소스 계층 표시
External (IGW/TGW) → VPCs → Subnets → Compute → NAT
클릭/검색으로 관련 리소스 하이라이트

Graph View

React Flow 기반 노드-엣지 그래프
드래그로 노드 이동
줌/팬으로 탐색
MiniMap으로 전체 구조 확인

Kubernetes 뷰

4컬럼 리소스 맵으로 EKS 워크로드를 표시합니다:

컬럼	리소스	설명
Ingress	K8s Ingress	외부 트래픽 진입점
Services	K8s Service	로드밸런싱, ClusterIP/NodePort/LoadBalancer
Pods	K8s Pod	실행 중인 컨테이너
Nodes	EKS Node	워커 노드 (EC2)

상호작용 기능

검색

Infrastructure: EC2, Subnet, VPC 이름/ID/CIDR 검색
Kubernetes: Pod, Service, Namespace 검색
매칭된 리소스와 연관 리소스 자동 하이라이트

클릭 선택

리소스 클릭으로 선택
선택된 리소스와 연결된 모든 리소스 하이라이트
다시 클릭하면 선택 해제

Graph View 전용

마우스 휠: 줌 인/아웃
드래그: 캔버스 이동
노드 드래그: 노드 위치 조정
Controls: 줌 리셋, 화면 맞춤
MiniMap: 전체 구조 미리보기

사용 방법

인프라 구조 파악

Infrastructure 뷰 선택
Map View로 계층 구조 확인
VPC → Subnet → EC2 흐름 파악
IGW/TGW로 외부 연결 확인

특정 리소스 추적

검색창에 리소스 이름/ID 입력
매칭된 리소스 하이라이트 확인
연관된 VPC, Subnet도 함께 하이라이트
"Clear search" 버튼으로 초기화

K8s 트래픽 흐름 분석

Kubernetes 뷰 선택
Ingress → Service → Pod → Node 흐름 확인
Service 클릭으로 연결된 Pod 확인
검색으로 특정 워크로드 추적

Graph View 활용

Infrastructure 뷰에서 Graph View 선택
React Flow 그래프 렌더링
노드를 드래그하여 레이아웃 조정
MiniMap으로 전체 구조 확인

사용 팁

네트워크 경로 추적

특정 EC2에서 외부 인터넷까지의 경로를 추적하려면:

검색창에 EC2 이름 입력
하이라이트된 Subnet 확인
Subnet이 NAT Gateway 또는 IGW에 연결되어 있는지 확인
Private Subnet이면 NAT, Public Subnet이면 IGW 경로

K8s Service 디버깅

"Service에 Pod가 연결되지 않음" 문제 해결:

Kubernetes 뷰에서 Service 클릭
연결된 Pod 확인 (0 pods면 문제)
Pod의 labels와 Service의 selector 일치 여부 확인
Pod가 있으면 Node까지 추적하여 리소스 상태 확인

색상 범례

색상	Infrastructure	Kubernetes
Cyan	VPC, IGW	Ingress
Green	Subnet	Node
Purple	EC2	Pod
Pink	ELB	-
Orange	RDS, NAT	Service
Red	TGW	-
