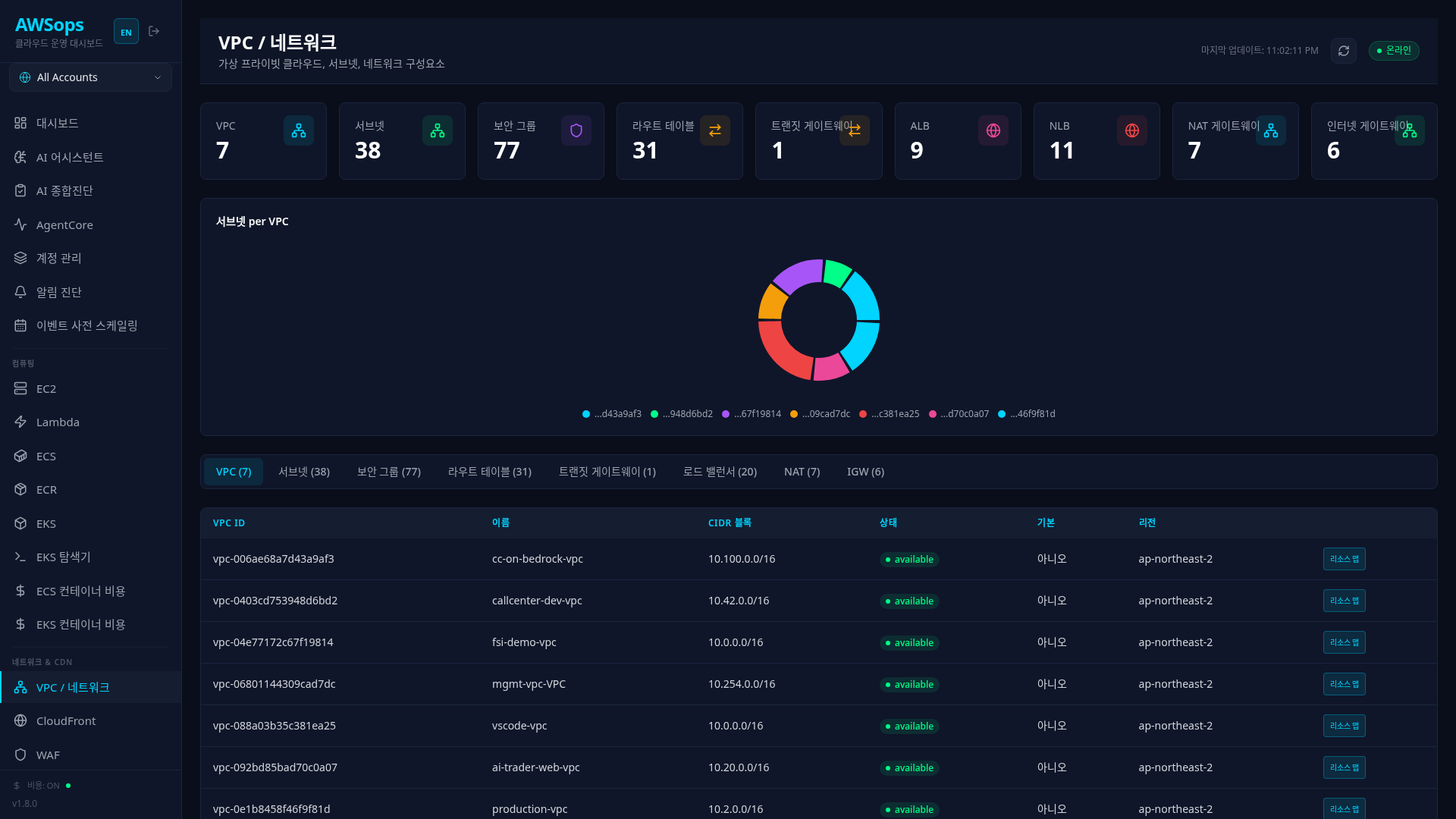

VPC / Network
AWS 네트워크 인프라를 한눈에 파악할 수 있는 통합 모니터링 페이지입니다.
주요 기능
탭 기반 리소스 분류
8개 탭으로 네트워크 리소스를 체계적으로 관리합니다:
| 탭 | 리소스 | 주요 정보 |
|---|---|---|
| VPCs | Virtual Private Cloud | CIDR, 테넌시, DNS 설정 |
| Subnets | 서브넷 | AZ, CIDR, 퍼블릭/프라이빗 |
| Security Groups | 보안 그룹 | 인바운드/아웃바운드 규칙 |
| Route Tables | 라우팅 테이블 | 라우트, 서브넷 연결 |
| Transit Gateway | TGW | VPC 연결, 라우트 테이블 |
| ELB | 로드밸런서 | ALB/NLB, 타겟 그룹, 리스너 |
| NAT | NAT Gateway | EIP, 연결 상태 |
| IGW | Internet Gateway | VPC 연결 |
리소스 맵 (Resource Map)
VPC 내 모든 리소스의 관계를 시각적으로 표현합니다:
- 5컬럼 레이아웃: External (IGW/TGW) → VPCs → Subnets → Compute → NAT
- 상호작용: 클릭하여 관련 리소스 하이라이트
- 검색: EC2, Subnet, VPC를 이름/ID/CIDR로 검색
상세 패널
리소스 행 클릭 시 슬라이드 패널에서 상세 정보 확인:
- Transit Gateway: 라우트 테이블, 라우트, 연결된 VPC
- Security Group: 인바운드/아웃바운드 규칙 전체 목록
- ELB: 타겟 그룹, 리스너, 헬스체크 설정
사용 방법
리소스 목록 조회
- 상단 탭에서 조회할 리소스 유형 선택
- 테이블에서 리소스 확인
- 행 클릭으로 상세 정보 패널 열기
리소스 맵 활용
- VPCs 탭에서 Resource Map 버튼 클릭
- 5컬럼 뷰에서 인프라 구조 확인
- 리소스 클릭으로 연관 관계 하이라이트
- 검색창으로 특정 리소스 찾기
Transit Gateway 분석
- Transit Gateway 탭 선택
- TGW 행 클릭
- 상세 패널에서:
- Route Tables: TGW 라우트 테이블 목록
- Routes: 각 테이블의 라우트 (VPC CIDR → Attachment)
- Attachments: 연결된 VPC/VPN 목록
사용 팁
네트워크 문제 해결
AI 어시스턴트에서 네트워크 관련 질문을 하면 Network Gateway가 자동으로 활성화됩니다. 17개의 전문 도구를 활용하여:
- Reachability Analyzer: 두 엔드포인트 간 연결 경로 분석
- VPC Flow Logs: 네트워크 트래픽 패턴 분석
- Transit Gateway 라우팅: 멀티 VPC 라우팅 문제 진단
- Security Group 규칙 검증: 인바운드/아웃바운드 규칙 분석
예시 질문: "EC2 i-xxx에서 RDS로 연결이 안 됩니다" → Reachability Analyzer 자동 실행
Security Group 규칙 확인
Security Groups 탭에서 행을 클릭하면 인바운드/아웃바운드 규칙을 한눈에 확인할 수 있습니다. 0.0.0.0/0으로 열린 포트는 주황색으로 경고 표시됩니다.
