Part 2: 아키텍처

지원 버전: Calico v3.29+ / Kubernetes 1.28+ 마지막 업데이트: 2026년 2월 23일

개요

Calico의 아키텍처는 확장성, 성능, 유연성을 중심으로 설계되었습니다. 이 장에서는 각 컴포넌트의 역할, 내부 동작 방식, 그리고 컴포넌트 간 상호작용을 심층적으로 분석합니다.

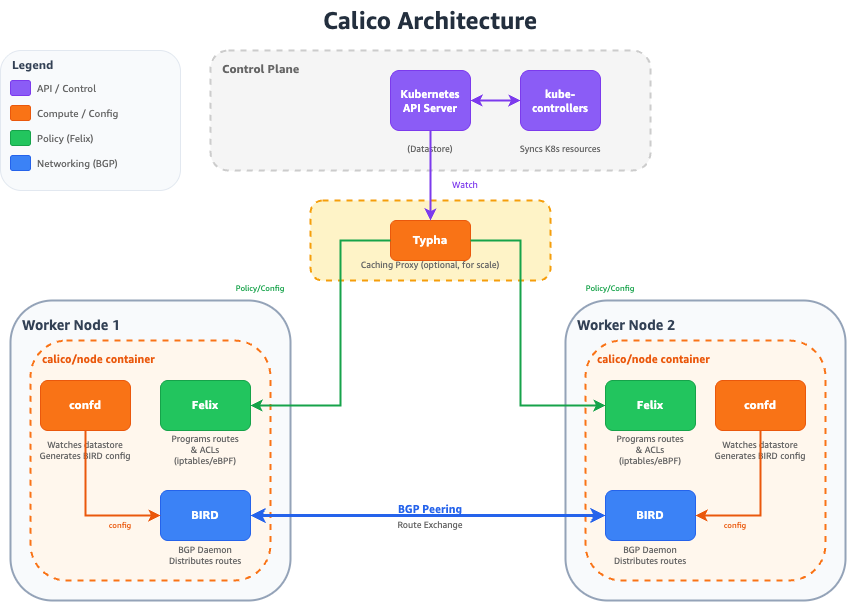

전체 아키텍처 다이어그램

Calico 아키텍처

Felix 심층 분석

Felix는 Calico의 핵심 데이터플레인 에이전트로, 각 노드에서 DaemonSet으로 실행됩니다.

Felix의 주요 책임

Felix 내부 워크플로우

Felix 설정 상세

yaml

apiVersion: projectcalico.org/v3
kind: FelixConfiguration
metadata:
  name: default
spec:
  # ========== 데이터플레인 설정 ==========
  # eBPF 모드 활성화 (false = iptables 모드)
  bpfEnabled: false

  # eBPF 설정 (bpfEnabled: true 시)
  bpfDataIfacePattern: "^(en.*|eth.*|ens.*)"
  bpfExternalServiceMode: "DSR"  # DSR 또는 Tunnel
  bpfKubeProxyIptablesCleanupEnabled: true
  bpfLogLevel: "Info"

  # ========== 로깅 설정 ==========
  logSeverityScreen: Info        # 화면 출력 레벨
  logSeverityFile: Warning       # 파일 출력 레벨
  logFilePath: /var/log/calico/felix.log
  logDebugFilenameRegex: ""

  # ========== IP 자동 감지 ==========
  # 노드 IP 자동 감지 방법
  ipAutoDetectionMethod: "kubernetes-internal-ip"
  # 대안: "first-found", "can-reach=8.8.8.8", "interface=eth.*"

  # IPv6 감지 (옵션)
  ipv6AutoDetectionMethod: "kubernetes-internal-ip"

  # ========== Flow Logs (관측성) ==========
  flowLogsFlushInterval: "15s"
  flowLogsFileEnabled: true
  flowLogsFileDirectory: "/var/log/calico/flowlogs"
  flowLogsFileMaxFiles: 5
  flowLogsFileMaxFileSizeMb: 100
  flowLogsEnableHostEndpoint: false

  # ========== 헬스체크 ==========
  healthEnabled: true
  healthPort: 9099
  healthHost: "0.0.0.0"

  # ========== Prometheus 메트릭 ==========
  prometheusMetricsEnabled: true
  prometheusMetricsPort: 9091
  prometheusGoMetricsEnabled: true
  prometheusProcessMetricsEnabled: true

  # ========== 성능 튜닝 ==========
  # iptables 규칙 새로고침 간격
  iptablesRefreshInterval: "90s"
  # 라우팅 테이블 새로고침 간격
  routeRefreshInterval: "90s"
  # 인터페이스 새로고침 간격
  interfaceRefreshInterval: "90s"

  # iptables 잠금 타임아웃
  iptablesLockTimeoutSecs: 0
  iptablesLockFilePath: "/run/xtables.lock"
  iptablesLockProbeIntervalMillis: 50

  # ========== 기타 설정 ==========
  # IPIP 캡슐화 활성화
  ipipEnabled: true
  # VXLAN 캡슐화 활성화
  vxlanEnabled: true
  # VXLAN 포트 (기본: 4789)
  vxlanPort: 4789
  vxlanVNI: 4096

  # Wireguard 암호화
  wireguardEnabled: false
  wireguardInterfaceName: "wireguard.cali"

  # 기본 엔드포인트-호스트 정책
  defaultEndpointToHostAction: "Drop"  # Drop, Accept, Return

  # 외부 노드로의 기본 동작
  iptablesFilterAllowAction: "Accept"
  iptablesMangleAllowAction: "Accept"

  # 실패 시 동작
  failsafeInboundHostPorts:
    - protocol: tcp
      port: 22      # SSH
    - protocol: udp
      port: 68      # DHCP client
  failsafeOutboundHostPorts:
    - protocol: tcp
      port: 443     # HTTPS
    - protocol: udp
      port: 53      # DNS
    - protocol: udp
      port: 67      # DHCP server

Felix iptables 규칙 구조

Felix가 생성하는 iptables 규칙 체인 구조:

BIRD 심층 분석

BIRD (BIRD Internet Routing Daemon)는 BGP 라우팅을 담당하는 컴포넌트입니다.

BIRD의 역할

BGP 클러스터 토폴로지

Full Mesh (소규모 클러스터)

Route Reflector (대규모 클러스터)

외부 네트워크 연동

confd 심층 분석

confd는 BIRD 설정 파일을 동적으로 생성하는 템플릿 엔진입니다.

confd 동작 방식

생성되는 BIRD 설정 예시

# /etc/calico/confd/config/bird.cfg (자동 생성)

router id 10.0.1.10;

# 로깅 설정
log syslog all;
log "/var/log/calico/bird/current" { debug, trace, info, remote, warning, error, auth, fatal, bug };

# 디바이스 프로토콜
protocol device {
    scan time 2;
}

# 직접 연결 프로토콜
protocol direct {
    interface -"cali*", -"tunl*", "*";
}

# 커널 라우팅 테이블
protocol kernel {
    learn;
    persist;
    scan time 2;
    import all;
    export filter {
        if proto = "direct" then reject;
        accept;
    };
    graceful restart;
}

# BGP 템플릿
template bgp bgp_template {
    debug { states };
    description "Calico BGP";
    local as 64512;
    multihop;
    gateway recursive;
    import all;
    export filter {
        if net = 10.244.1.0/24 then accept;
        reject;
    };
    graceful restart;
}

# Node-to-Node Mesh BGP 세션
protocol bgp Node_10_0_1_11 from bgp_template {
    neighbor 10.0.1.11 as 64512;
}

# 외부 BGP 피어
protocol bgp Global_Peer_192_168_1_1 from bgp_template {
    neighbor 192.168.1.1 as 64513;
}

Typha 심층 분석

Typha는 대규모 클러스터(50+ 노드)에서 필수적인 팬아웃 프록시입니다.

Typha의 필요성

Typha 스케일링 계산

노드 수	권장 Typha 복제본	계산 공식
1-49	0 (불필요)	-
50-199	3	최소 3
200-499	3-5	nodes / 100
500-999	5-10	nodes / 100
1000+	10+	nodes / 200 (최대)

권장 공식: max(3, ceil(nodes / 200))

Typha 배포 설정

yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: calico-typha
  namespace: calico-system
  labels:
    k8s-app: calico-typha
spec:
  replicas: 3  # 노드 수에 따라 조정
  revisionHistoryLimit: 2
  selector:
    matchLabels:
      k8s-app: calico-typha
  strategy:
    type: RollingUpdate
    rollingUpdate:
      maxUnavailable: 1
      maxSurge: 1
  template:
    metadata:
      labels:
        k8s-app: calico-typha
      annotations:
        cluster-autoscaler.kubernetes.io/safe-to-evict: "true"
    spec:
      # 고가용성을 위한 Pod Anti-Affinity
      affinity:
        podAntiAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
            - labelSelector:
                matchLabels:
                  k8s-app: calico-typha
              topologyKey: kubernetes.io/hostname

      # Critical 워크로드 톨러레이션
      tolerations:
        - key: CriticalAddonsOnly
          operator: Exists
        - key: node-role.kubernetes.io/master
          effect: NoSchedule
        - key: node-role.kubernetes.io/control-plane
          effect: NoSchedule

      # 서비스 계정
      serviceAccountName: calico-typha

      # 호스트 네트워크 사용
      hostNetwork: true

      containers:
        - name: calico-typha
          image: calico/typha:v3.29.0

          ports:
            - containerPort: 5473
              name: calico-typha
              protocol: TCP

          env:
            # 로깅 설정
            - name: TYPHA_LOGSEVERITYSCREEN
              value: "info"
            - name: TYPHA_LOGFILEPATH
              value: "/var/log/calico/typha.log"

            # 데이터스토어 설정
            - name: TYPHA_DATASTORETYPE
              value: "kubernetes"

            # 연결 제한
            - name: TYPHA_MAXCONNECTIONSLOWERLIMIT
              value: "100"
            - name: TYPHA_MAXCONNECTIONSUPPERLIMIT
              value: "200"

            # 연결 재분배
            - name: TYPHA_CONNECTIONREBALANCINGMODE
              value: "kubernetes"

            # Prometheus 메트릭
            - name: TYPHA_PROMETHEUSMETRICSENABLED
              value: "true"
            - name: TYPHA_PROMETHEUSMETRICSPORT
              value: "9093"

            # 헬스체크
            - name: TYPHA_HEALTHENABLED
              value: "true"
            - name: TYPHA_HEALTHPORT
              value: "9098"

          # 리소스 제한
          resources:
            requests:
              cpu: 200m
              memory: 256Mi
            limits:
              cpu: 1000m
              memory: 512Mi

          # Liveness Probe
          livenessProbe:
            httpGet:
              path: /liveness
              port: 9098
              host: localhost
            initialDelaySeconds: 30
            periodSeconds: 30
            timeoutSeconds: 10
            failureThreshold: 3

          # Readiness Probe
          readinessProbe:
            httpGet:
              path: /readiness
              port: 9098
              host: localhost
            initialDelaySeconds: 10
            periodSeconds: 10
            timeoutSeconds: 10
            failureThreshold: 3

          # 볼륨 마운트
          volumeMounts:
            - name: typha-log
              mountPath: /var/log/calico

      volumes:
        - name: typha-log
          hostPath:
            path: /var/log/calico
            type: DirectoryOrCreate
---
apiVersion: v1
kind: Service
metadata:
  name: calico-typha
  namespace: calico-system
  labels:
    k8s-app: calico-typha
spec:
  ports:
    - port: 5473
      protocol: TCP
      targetPort: calico-typha
      name: calico-typha
  selector:
    k8s-app: calico-typha
  clusterIP: None  # Headless service for DNS discovery

kube-controllers 심층 분석

kube-controllers는 Kubernetes와 Calico 데이터스토어 간의 동기화를 담당합니다.

포함된 컨트롤러

컨트롤러별 역할

컨트롤러	역할	Watch 대상
Policy	K8s NetworkPolicy → Calico Policy 변환	NetworkPolicy
Namespace	네임스페이스 라벨 기반 프로필 관리	Namespace
ServiceAccount	SA 라벨을 프로필에 반영	ServiceAccount
WorkloadEndpoint	삭제된 Pod의 엔드포인트 정리	Pod, WorkloadEndpoint
Node	노드 정보 동기화, 제거된 노드 정리	Node

kube-controllers 설정

yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: calico-kube-controllers
  namespace: calico-system
spec:
  replicas: 1  # 단일 인스턴스 (Leader Election 사용)
  selector:
    matchLabels:
      k8s-app: calico-kube-controllers
  template:
    metadata:
      labels:
        k8s-app: calico-kube-controllers
    spec:
      serviceAccountName: calico-kube-controllers
      tolerations:
        - key: CriticalAddonsOnly
          operator: Exists
        - key: node-role.kubernetes.io/master
          effect: NoSchedule
        - key: node-role.kubernetes.io/control-plane
          effect: NoSchedule
      containers:
        - name: calico-kube-controllers
          image: calico/kube-controllers:v3.29.0
          env:
            # 활성화할 컨트롤러
            - name: ENABLED_CONTROLLERS
              value: "policy,namespace,serviceaccount,workloadendpoint,node"

            # 데이터스토어 타입
            - name: DATASTORE_TYPE
              value: "kubernetes"

            # 로깅
            - name: LOG_LEVEL
              value: "info"

          resources:
            requests:
              cpu: 100m
              memory: 128Mi
            limits:
              cpu: 500m
              memory: 256Mi

          livenessProbe:
            exec:
              command:
                - /usr/bin/check-status
                - -l
            initialDelaySeconds: 10
            periodSeconds: 10

          readinessProbe:
            exec:
              command:
                - /usr/bin/check-status
                - -r
            initialDelaySeconds: 10
            periodSeconds: 10

데이터스토어 옵션

Calico는 두 가지 데이터스토어 백엔드를 지원합니다.

etcd vs Kubernetes API 비교

특성	Kubernetes API (권장)	etcd 직접 연결
설정 복잡도	낮음 (기본 연동)	높음 (별도 etcd 클러스터)
운영 오버헤드	낮음	높음 (etcd 관리 필요)
확장성	좋음 (Typha와 함께)	매우 좋음
일관성	K8s와 자연스러운 통합	독립적 관리
백업/복원	K8s 백업에 포함	별도 백업 필요
권장 환경	대부분의 환경	초대규모 (5000+ 노드)

Kubernetes API 데이터스토어 (권장)

yaml

# calicoctl 설정
apiVersion: projectcalico.org/v3
kind: CalicoAPIConfig
metadata:
spec:
  datastoreType: "kubernetes"
  kubeconfig: "/path/to/.kube/config"

etcd 데이터스토어

yaml

# calicoctl 설정
apiVersion: projectcalico.org/v3
kind: CalicoAPIConfig
metadata:
spec:
  datastoreType: "etcdv3"
  etcdEndpoints: "https://etcd1:2379,https://etcd2:2379,https://etcd3:2379"
  etcdKeyFile: "/path/to/etcd-key.pem"
  etcdCertFile: "/path/to/etcd-cert.pem"
  etcdCACertFile: "/path/to/etcd-ca.pem"

컴포넌트 상호작용 시퀀스

Pod 생성 시 전체 흐름

패킷 흐름 (Pod-to-Pod, 다른 노드)

요약

이 장에서 학습한 내용:

Felix: 각 노드의 핵심 에이전트, iptables/eBPF 규칙 및 라우팅 관리
BIRD: BGP 라우팅 데몬, 노드 간 및 외부 네트워크 라우트 교환
confd: BIRD 설정 동적 생성, 데이터스토어 변경 감지
Typha: 대규모 클러스터를 위한 팬아웃 프록시, API 서버 부하 감소
kube-controllers: Kubernetes ↔ Calico 리소스 동기화
데이터스토어: Kubernetes API (권장) 또는 etcd 선택

다음 장에서는 네트워킹 모드를 심층적으로 분석합니다.

← 이전: 소개 및 기본 개념 | 메인 페이지 | 다음: 네트워킹 모드 →

퀴즈

이 장에서 배운 내용을 테스트하려면 Part 2 퀴즈를 풀어보세요.

Traffic Management

Security

Observability

Resilience

Advanced

비교 가이드

ArgoCD

Metrics

Logging

Tracing

Alerting

Observability End-to-End 실습

Cilium 딥다이브

Calico 딥다이브

Istio 상세 퀴즈

Linkerd 상세 퀴즈

Cilium Service Mesh 상세 퀴즈

ArgoCD 상세 퀴즈

Metrics

Logging

Tracing

Alerting

Observability Labs

Part 2: 아키텍처 ​

개요 ​

전체 아키텍처 다이어그램 ​

Felix 심층 분석 ​

Felix의 주요 책임 ​

Felix 내부 워크플로우 ​

Felix 설정 상세 ​

Felix iptables 규칙 구조 ​

BIRD 심층 분석 ​

BIRD의 역할 ​

BGP 클러스터 토폴로지 ​

Full Mesh (소규모 클러스터) ​

Route Reflector (대규모 클러스터) ​

외부 네트워크 연동 ​

confd 심층 분석 ​

confd 동작 방식 ​

생성되는 BIRD 설정 예시 ​

Typha 심층 분석 ​

Typha의 필요성 ​

Typha 스케일링 계산 ​

Typha 배포 설정 ​

kube-controllers 심층 분석 ​

포함된 컨트롤러 ​

컨트롤러별 역할 ​

kube-controllers 설정 ​

데이터스토어 옵션 ​

etcd vs Kubernetes API 비교 ​

Kubernetes API 데이터스토어 (권장) ​

etcd 데이터스토어 ​

컴포넌트 상호작용 시퀀스 ​

Pod 생성 시 전체 흐름 ​

패킷 흐름 (Pod-to-Pod, 다른 노드) ​

요약 ​

퀴즈 ​

Part 2: 아키텍처

개요

전체 아키텍처 다이어그램

Felix 심층 분석

Felix의 주요 책임

Felix 내부 워크플로우

Felix 설정 상세

Felix iptables 규칙 구조

BIRD 심층 분석

BIRD의 역할

BGP 클러스터 토폴로지

Full Mesh (소규모 클러스터)

Route Reflector (대규모 클러스터)

외부 네트워크 연동

confd 심층 분석

confd 동작 방식

생성되는 BIRD 설정 예시

Typha 심층 분석

Typha의 필요성

Typha 스케일링 계산

Typha 배포 설정

kube-controllers 심층 분석

포함된 컨트롤러

컨트롤러별 역할

kube-controllers 설정

데이터스토어 옵션

etcd vs Kubernetes API 비교

Kubernetes API 데이터스토어 (권장)

etcd 데이터스토어

컴포넌트 상호작용 시퀀스

Pod 생성 시 전체 흐름

패킷 흐름 (Pod-to-Pod, 다른 노드)

요약

퀴즈
